Винт ~DIN 7516 D

шлиц Torx

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Самонарезающий винт ~DIN 7516 D представляет собой изделие с потайной головкой, полной резьбой и звездообразным шлицем Torx. Выполнен из стали с гальваническим цинковым покрытием. Особенность винта ~DIN 7516 D — самостоятельное нарезание метрической резьбы, поэтому он подходит для деформированных отверстий.

L/d	М3	М4	М5	М6	М8
6	х
8	х	х
10	х	х	х
12	х	х	х	х
16	х	х	х	х	х
20		х	х	х	х
25		х	х	х	х
30			х	х	х
35				х	х
40				х	х
50				х
60				х

Параметры	М3	М4	М5	М6	М8
d_{k max}	5.6	7.5	9.2	11	14.5
f	0.75	1	1.25	1.5	2
k_max	1.65	2.2	2.5	3	4
Размер шлица	T10	T20	T25	T30	T40

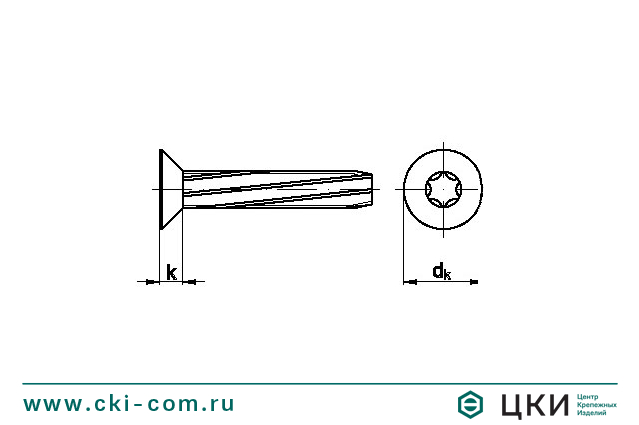

Винт DIN 7516 D самонарезающий со шлицем Torx (чертеж)

L/d	М3	М4	М5	М6	М8
6	х
8	х	х
10	х	х	х
12	х	х	х	х
16	х	х	х	х	х
20		х	х	х	х
25		х	х	х	х
30			х	х	х
35				х	х
40				х	х
50				х
60				х

L/d	М3	М4	М5	М6	М8
6	х
8	х	х
10	х	х	х
12	х	х	х	х
16	х	х	х	х	х
20		х	х	х	х
25		х	х	х	х
30			х	х	х
35				х	х
40				х	х
50				х
60				х
