Винт DIN 7516 E

Материал: сталь, нержавеющая сталь.
Применение: предназначен для скрытого монтажа металлических и пластиковых деталей.
Особенности: стержень с полной резьбой, специальным профилем с режущими участками, полупотайной (приподнятой потайной, овальной) головкой, крестообразным Ph или Torx‑шлицем.

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Винт DIN 7516 E - это крепежное изделие в виде стержня, который имеет специальный профиль с режущими участками, с полупотайной (приподнятой потайной, овальной) головкой и крестообразным Ph или Torx‑шлицем

Применение: используется для скрытого монтажа металлических и пластиковых деталей, где критически важна гладкая поверхность без выступающих головок с аккуратным плавным переходом. Незаменим при работе с корпусами оборудования, панелями, облицовками, в инженерных системах и металлоконструкциях. Активно применяется в процессах сборки механических компонентов, крепления фасадных и облицовочных панелей, монтажа различных элементов, находя широкое применение в машиностроении, строительстве и автомобильной промышленности.

Особенности:

Винт оснащен полупотайной (приподнятой потайной, овальной) головкой, скошенной под углом 90°, что позволяет одновременно утапливать головку в зенковку и сохранять небольшой выступ.
Самонарезающая резьба избавляет от необходимости в отдельном этапе ее формирования, что существенно ускоряет процесс монтажа и обеспечивает более точное соединение, поскольку резьба создается непосредственно в месте установки.
Центральная часть головки оснащена крестообразным пазом, адаптированным для работы с отвёрткой или внутренним Torx. Такое решение обеспечивает исключительную надёжность зацепления и оптимальную передачу крутящего усилия.
Необходимо предварительно просверлить отверстия в металлических и пластиковых деталях.

Параметры	М3	М4	М5	М6	М7
d_{k max}	5.6	7.5	9.2	11	14.5
f	0.75	1	1.25	1.5	2
k_max	1.65	2.2	2.5	3	4
Размер шлица	Ph1	Ph2	Ph2	Ph3	Ph4
Диаметр тела	2.7	3.6	4.5	5.5	7.4

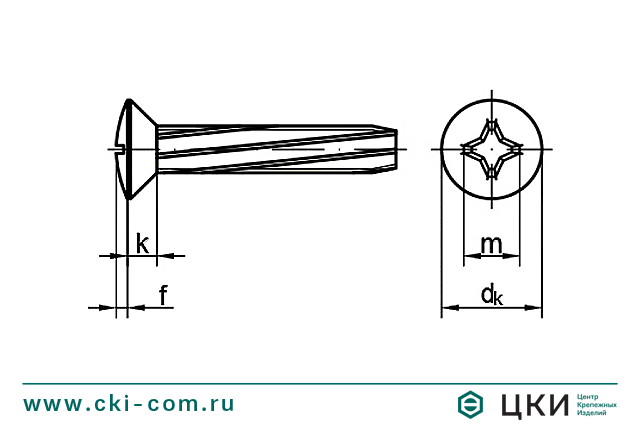

Винт самонарезающий DIN 7516 E (чертеж)

L/d	М3	М4	М5	М6	М8
6	х
8	х	х
10	х	х
12	х	х	х	х
16	х	х	х	х	х
20	х	х	х	х	х
25		х	х	х	х
30			х	х	х
35				х	х
40				х
50				х
60				х
