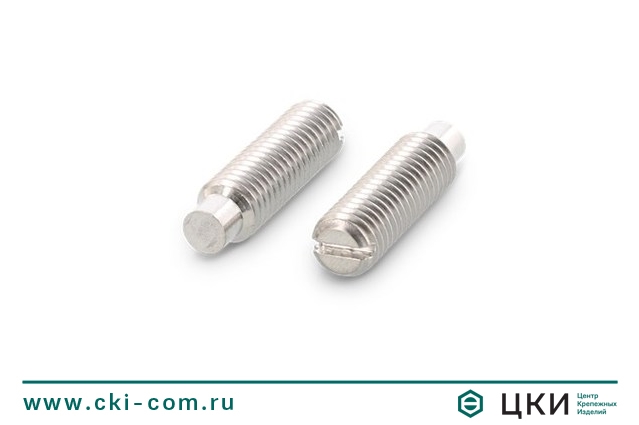

Винт DIN 417

`

Винт DIN 417

Аналог ГОСТ 1478-93 / EN ISO 7435

установочный с прямым шлицем и цилиндрическим концом

Соберем заказ вместо вас
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Выбрать параметры изделия

Артикул Диаметр Длина Материал Покрытие Шлиц Цена
М 4 16 Сталь 14Н без покрытия прямой 7,34 ₽
М 5 8 Сталь 14Н без покрытия прямой 31,99 ₽
М 6 10 Сталь 14Н без покрытия прямой 13,87 ₽
М 6 12 Сталь A2 нержавеющая прямой 27,98 ₽
М 8 30 Сталь 14Н без покрытия прямой 29,15 ₽

Типоразмерная таблица: винт DIN 417

L/d М3 М4 М5 М6 М8 М10 М12
5 х
6 х х х х х
8 х х х х х
10 х х х х х х
12 х х х х х х х
16   х х х х х х
18   х х х х х х
20   х х х х х х
22   х х х х х х
25   х х х х х х
30   х х х х х х
35   х х х х х х
40   х х х х х х
45       х х х х
50       х х х х
55         х х х
60         х х х

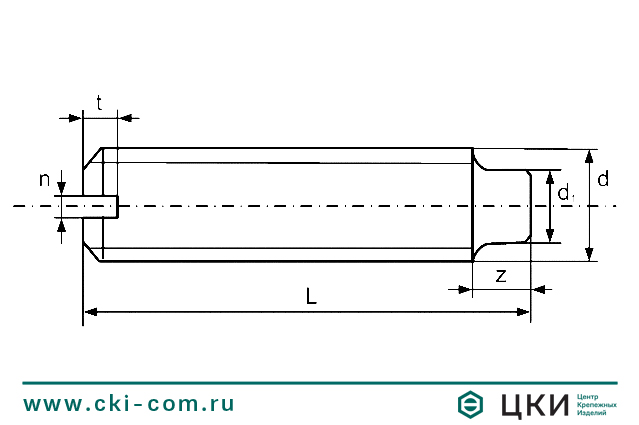

Размерная таблица: установочный винт DIN 417



d М3 М4 М5 М6 М8 М10 М12
d1 2 2,5 3,5 4 5,5 7 8,5
z 1,5 2 2,5 3 4 5 6
n 0,4 0,6 0,8 1 1,2 1,6 2
t (min) 0,8 1,12 1,28 1,6 2 2,4 2,8





Диаметр М3...М16
