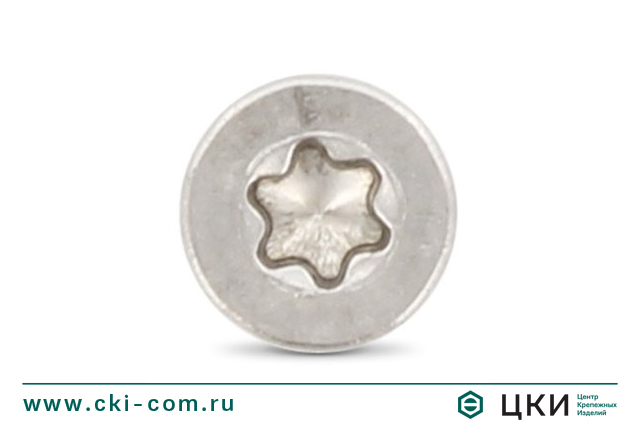

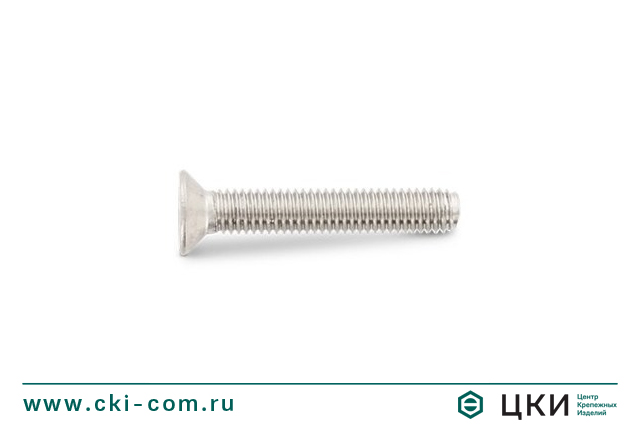

Винт DIN 7500 M TORX резьбовыдавливающий

с потайной головкой и шлицем TX
Размеры
Удобная оплата. По счету или банковской картой
Доставка. По всей территории России
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ
Фильтры

Характеристики

  • Сделаны из специальной упрочненной стали;
  • Специальная форма кончика;
  • Не требуют применения метчика – достаточно просто просверлить отверстие;
  • Сами формируют резьбу, выдавливая её в материале во время монтажа;
  • Не образуют стружки;
  • Плотно устанавливаются, устойчивы к вибрациям и динамическим нагрузкам;
  • Значительно сокращают время монтажа;
  • Уменьшают количество производственных операций.

   Поверхностная твердость min 450 HV;

   Твёрдость сердцевины 270 - 390 HV

Установка

Резьбовыдавливающий винт DIN 7500 форм С, D, E, M монтируется без предварительной подготовки отверстия, что существенно сокращает время выполнения всей операции. Во время установки снижается уровень трения при нарезании резьбы, что обеспечивает высокий крутящий момент. Таким образом, повышается эффективность фиксации винта.


Скачать стандарт ГОСТ для винтов DIN 7500





  Толщина материала, мм
Диаметр резьбы Менее 2 4 6 8 10 12 14
М2 1,8 1,85
М2.5 2,25 2,3 2,35
М3 2,7 2,75 2,75
М3.5 3,2 3,2 3,2
М4 3,6 3,65 3,7 3,7
М5 4,5 4,55 4,6 4,65 4,65
М6 5,4 5,45 5,5 5,55 5,55
М8 7,25 7,25 7,4 7,4 7,5 7,5 7,5





Размеры М 2.5 М 3 М 4 М 5
dk max 4.4 5.2 8.04 8.94
k max 1.5 1.65 2.7 2.7
шлиц - TX10 TX20 -

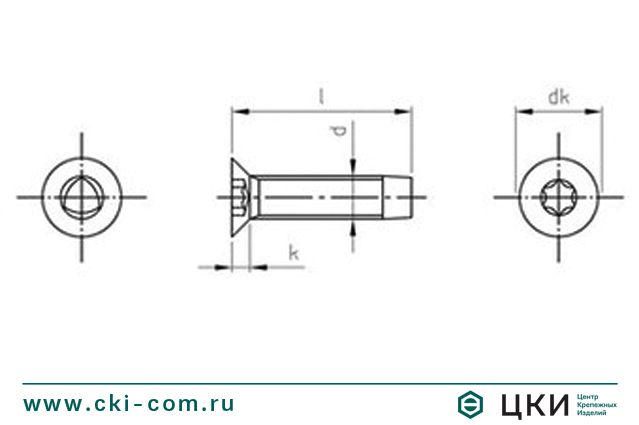

Винт DIN 7500 M TORX резьбовыдавливающий(чертеж)



L/d М 2.5 М 3 М 4 М 5
5 х
6 х х
8 х х х
10 х х х х
12 х х х х
16     х х
20     х х
25       х
30       x
