Винт DIN 7500 С резьбовыдавливающий с цилиндрической головкой со сферой

Винт DIN7 500 С резьбовыдавливающий

Винты

Версия для печати

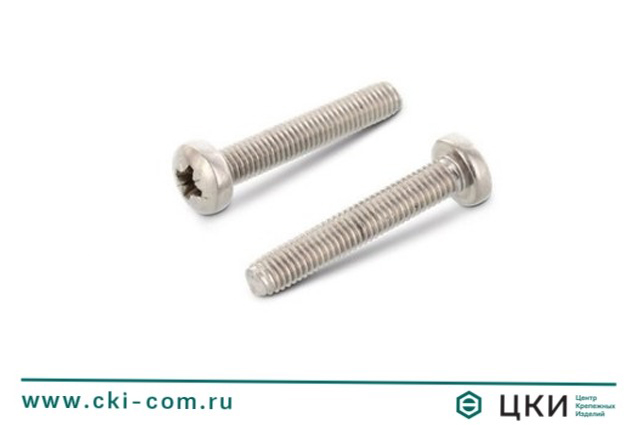

резьбовыдавливающий TAPTITE с цилиндрической головкой со сферой; возможные шлицы: Pz, Ph, TORX

Заказать товар

Винт DIN 7500 С резьбовыдавливающий со скругленной головкой

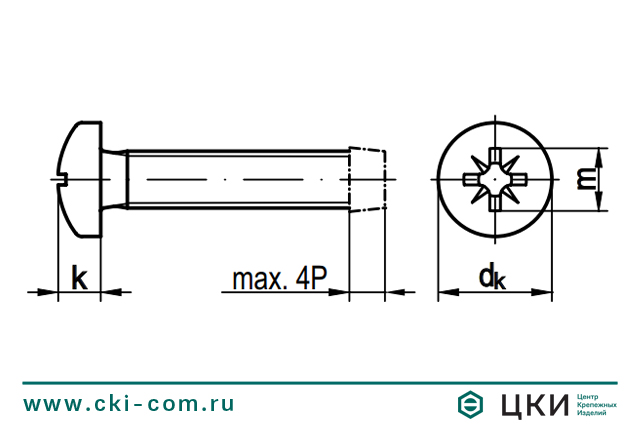

Винт DIN 7500 С резьбовыдавливающий (чертеж)

Размерная таблица: винт DIN 7500 С

d	М3	М4	М5	М6	М8
d_k	6	8	10	12	16
k	2,4	3,1	3,8	4,6	6
шлиц	PZ1	PZ2	PZ2	PZ3	PZ4

Винт DIN 7500 С резьбовыдавливающий (чертеж)

Материал / покрытие

Порошковая покраска в цвета RAL и RR
Декоративность

Порошковая покраска в цвета RAL и RR предаст крепежу декоративный вид

Защита

Покраска саморезов, заклепок и другого крепежа увеличит срок эксплуатации

Надежность

Стойкое покрытие крепежа из различных материалов. Без сколов и отслаивания

Подробнее о преимуществах порошковой покраски
Сталь закалёная / Гальваническое цинкование

Нержавеющая сталь А2 (аналог 08Х18Н10)

Описание

Характеристики

Сделаны из специальной упрочненной стали;
Специальная форма кончика;
Не требуют применения метчика – достаточно просто просверлить отверстие;
Сами формируют резьбу, выдавливая её в материале во время монтажа;
Не образуют стружки;
Плотно устанавливаются, устойчивы к вибрациям и динамическим нагрузкам;
Значительно сокращают время монтажа;
Уменьшают количество производственных операций.

Установка

Резьбовыдавливающий винт DIN 7500 форм С, D, E, M монтируется без предварительной подготовки отверстия, что существенно сокращает время выполнения всей операции. Во время установки снижается уровень трения при нарезании резьбы, что обеспечивает высокий крутящий момент. Таким образом, повышается эффективность фиксации винта.

Вы можете заказать покраску данного изделия в ЦКИ

Подробнее об услуге покраски

Подбор диаметра отверстия под винты резьбовыдавливающие DIN7500

	Толщина материала, мм
Диаметр резьбы	Менее 2		4	6	8	10	12	14
М2	1,8	1,85
М2.5	2,25	2,3		2,35
М3	2,7	2,75		2,75
М3.5	3,2	3,2		3,2
М4	3,6	3,65		3,7	3,7
М5	4,5	4,55		4,6	4,65	4,65
М6	5,4	5,45		5,5	5,55	5,55
М8	7,25	7,25		7,4	7,4	7,5	7,5	7,5

Типоразмерная таблица: винт DIN 7500 С

L/d	М3	М4	М5	М6	М8
6	х	х
8	х	х	х	х
10	х	х	х	х	х
12	х	х	х	х	х
16	х	х	х	х	х
20	х	х	х	х	х
25	х	х	х	х	х
30		х	х	х	х
35			х	х	х
40			х	х	х
45				х	х
50				х	х

L/d	М3	М4	М5	М6	М8
6	х	х
8	х	х	х	х
10	х	х	х	х	х
12	х	х	х	х	х
16	х	х	х	х	х
20	х	х	х	х	х
25	х	х	х	х	х
30		х	х	х	х
35			х	х	х
40			х	х	х
45				х	х
50				х	х

L/d	М3	М4	М5	М6	М8
6	х	х
8	х	х	х	х
10	х	х	х	х	х
12	х	х	х	х	х
16	х	х	х	х	х
20	х	х	х	х	х
25	х	х	х	х	х
30		х	х	х	х
35			х	х	х
40			х	х	х
45				х	х
50				х	х

L/d	М3	М4	М5	М6	М8
6	х	х
8	х	х	х	х
10	х	х	х	х	х
12	х	х	х	х	х
16	х	х	х	х	х
20	х	х	х	х	х
25	х	х	х	х	х
30		х	х	х	х
35			х	х	х
40			х	х	х
45				х	х
50				х	х
