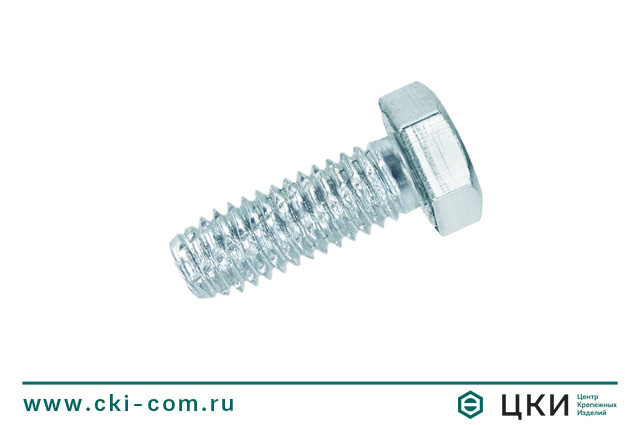

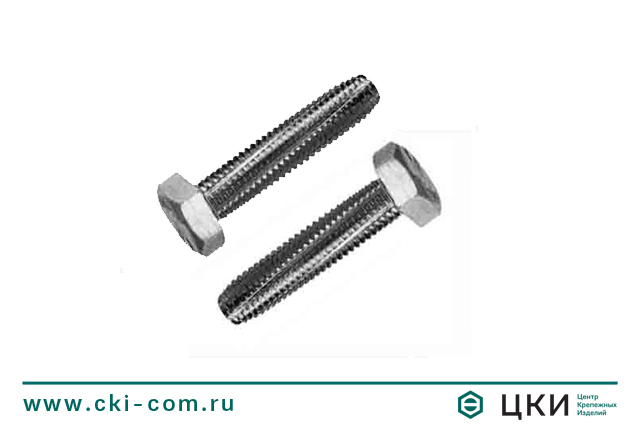

Винт DIN 7513 A

Аналог ГОСТ 10619-80 / ГОСТ 10620-80 / ГОСТ 10621-80
Материал: сталь, нержавеющая сталь.
Применение: предназначен для создания винтовых соединений в металле или пластике.
Особенности: стержень с метрической резьбой с крупным шагом, режущие канавки, расположенные под углом к оси стержня, шестигранная головка.
Удобная оплата. По счету или банковской картой
Доставка. По всей территории России
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Винт DIN 7513 A - крепежное изделие, имеющее стержень с метрической резьбой с крупным шагом, режущие канавки, расположенные под углом к оси стержня и шестигранную головку.

Применение: предназначен для создания винтовых соединений в металле или пластике. Резьбонарезающий винт активно применяется как в различных сферах машиностроения, строительстве.

Особенности:

  • Режущие канавки (винтовые насечки) и специально сконструированная заходная часть на конце стержня нарезают приемную метрическую резьбу в гладком отверстии во время сборки.
  • Резьбовыдавливающий винт обеспечивают плотное прилегание сопряженных резьб в соединении, что позволяет избежать ослабления при вибрационных нагрузках на узел, избавляет от необходимости использовать стопорные шайбы и приварные гайки.
  • Незаменим в случае, когда требуется стабильное, но легкоразъемное соединение, дающее возможность повторной сборки. Они могут применяться в качестве резьбозачистных для исправления испорченной резьбы или зачистки от заусенцев, краски.
  • Для монтажа винтов необходимо только просверлить отверстие.
  • Имеет шестигранную головку под стандартный гаечный ключ или торцевую насадку.

Полезные материалы

Вы можете заказать покраску данного изделия в ЦКИ
Подробнее об услуге покраски



Параметры винта

Диаметр резьбы d

М4

М5

М6

М8

Шаг резьбы

0,7

0,8

1

1,25

k

2,8

3,5

4

5,3

s

7

8

10

13

длина, l

мин.

8

10

12

14

макс.

25

30

35

40

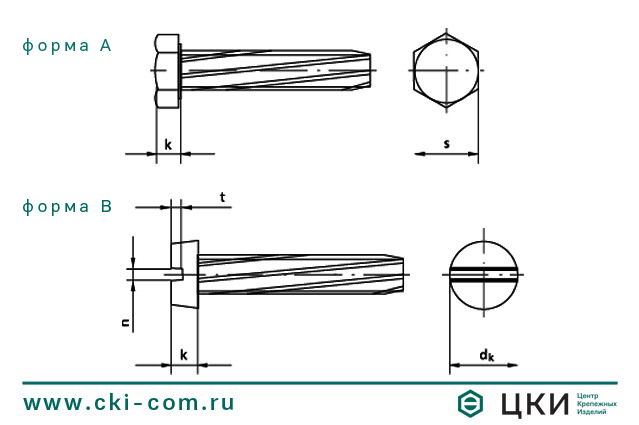

Винт DIN 7513 A чертёж





Резьба

Длина

м4

м5

м6

м8

8

+



10

+

+



12

+

+

+



16

+

+

+

+

20

+

+

+

+

25

+

+

+

+

30



+

+

+

35



+

+

40



+

45



+

50



+
