Винт с потайной головкой и прямым неполным шлицем DIN 7969

Винты

Винт с потайной головкой и прямым неполным шлицем DIN 7969

Заказать товар
Версия для печати

в комплекте с гайкой DIN 934

Заказать товар
Винт с потайной головкой и прямым неполным шлицем DIN 7969 гальванический цинк
Винт с потайной головкой и прямым неполным шлицем DIN 7969 горячий цинк
Винт с потайной головкой и прямым неполным шлицем DIN 7969 с гайкой

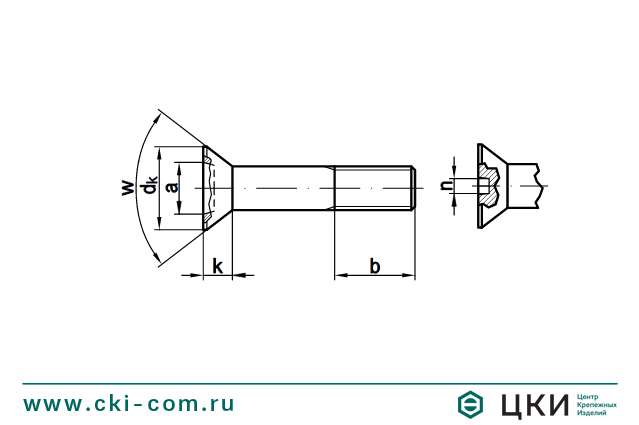

Винт с потайной головкой и прямым неполным шлицем DIN 7969 чертёж
Винт с потайной головкой и прямым неполным шлицем DIN 7969 гальванический цинк
Винт с потайной головкой и прямым неполным шлицем DIN 7969 горячий цинк
Винт с потайной головкой и прямым неполным шлицем DIN 7969 с гайкой
Винт с потайной головкой и прямым неполным шлицем DIN 7969 чертёж

Размерная таблица: винт с потайной головкой и прямым неполным шлицем DIN 7969

Параметры М12 М16 М20 М24
W 75o 75o 60o 60o
b1 22 28 32 38
b2 28 35 40 50
dk max. 21 28 32 38
k 7 9 11.5 13
n 2.5 2.5 3 3
t 3 3 3.5 3.5
amax. 14.7 19.6 22.4 26.6

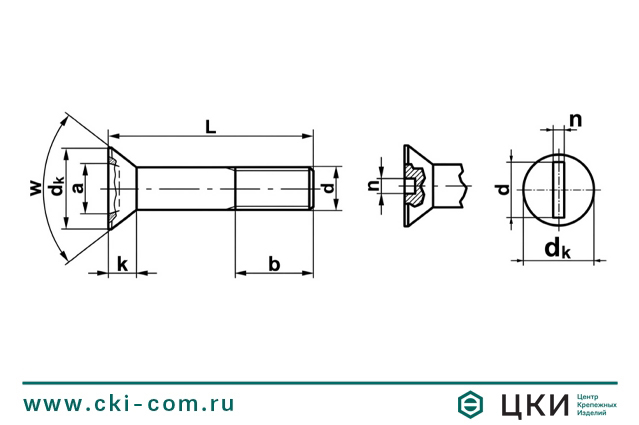

Винт с потайной головкой и прямым неполным шлицем DIN 7969 чертёж

Материал / покрытие

  • Сталь 4.6 / Гальваническое цинкование
  • Сталь 4.6 / Горячее цинкование

Описание

Винт с неполной резьбой, потайной головкой и прямым неполным шлицем DIN 7969. Используется для крепления стальных конструкций вместе с шестигранной гайкой DIN 934.
