Винт DIN 85

Аналог DIN 85 / DIN 7985 / ГОСТ 17473-80 / ГОСТ Р 50404-92 / EN ISO 1580

Материал: сталь, нержавеющая сталь, латунь, полиамид.
Применение: используется для создания разборных узлов в конструкциях из металла, полимеров или их сочетаний.
Особенности: резьбовой стержень, низкая цилиндрическая скругленная головка, прямой (плоский) шлиц.

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Фильтры

Винт DIN 85 - это крепежное изделие в виде стержня с метрической резьбой, цилиндрической головкой и прямым шлицем.

Применение: используется для надежной фиксации металлических, пластиковых, деревянных и композитных элементов, сохраняет эстетичный вид соединений, имеет высокую химическую и температурную стойкость, а также немагнитные свойства. Применяется в широком спектре отраслей - от машиностроения, приборостроения и радиоэлектроники до мебельного производства, кораблестроения и химической промышленности. Незаменим при сборке корпусных конструкций, монтаже облицовочных панелей, создании торгового и промышленного оборудования, а также в высокотехнологичных процессах на автоматизированных конвейерных линиях, где критически важны прочность, нетоксичность и минимальное повреждение поверхности деталей.

Особенности:

Сферическая форма головки обеспечивает хороший захват отвёрткой и удобна для монтажных и ремонтных работ, а также гарантирует равномерный прижим и предотвращает деформацию поверхности. Помимо технических преимуществ.
Отличается аккуратным внешним видом, что важно для финишной отделки видимых элементов.
Требует подготовки резьбовых отверстий в скрепляемых материалах.
Ассортимент включает широкий диапазон диаметров, длин, материалов и покрытий, что позволяет подобрать оптимальный вариант под конкретную задачу.

Вы можете заказать покраску данного изделия в ЦКИ

Подробнее об услуге покраски

L/d	М1.6	М2	М2.5	М3	М3.5	М4	М5	М6	М8	М10
3			х
4		х	х	х
5	х	х	х	х	х	х
6	х	х	х	х	х	х	х
8	х	х	х	х	х	х	х	х
10	х	х	х	х	х	х	х	х	х
12		х	х	х	х	х	х	х	х
14				х		х	х	х	х
16		х	х	х	х	х	х	х	х	х
18				х		х	х	х	х	х
20		х	х	х	х	х	х	х	х	х
22				х		х	х	х	х
25			х	х		х	х	х	х	х
28						х	х	х
30				х		х	х	х	х	х
35				х		х	х	х	х	х
40				х		х	х	х	х	х
45				х		х	х	х	х	х
50				х		х	х	х	х	х
55						х	х	х	х	х
60				х		х	х	х	х	х
65						х	х	х	х
70						х	х	х	х	х
75						х	х	х	х
80						х	х	х	х	х
90							х	х	х
100							х	х	х

d	М1.6	М2	М2.5	М3	М3.5	М4	М5	М6	М8	М10
d_к(max)	3.2	4	5	6	7	8	10	12	16	20
к (max)	1	1.3	1.5	1.8	2.1	2.4	3	3.6	4.8	6
n	0.4	0.5	0.6	0.8	1	1.2	1.2	1.6	2	2.5
размеры бит/отверток	SL 2.5*0.4	SL 4.0*0.5	SL 4.5*0.6	SL 5.0*0.8	SL 5.5*1.0	SL 6.5*1.2	SL 8.0*1.2	SL 10*1.6	SL 12*2.0	SL 14*2.5

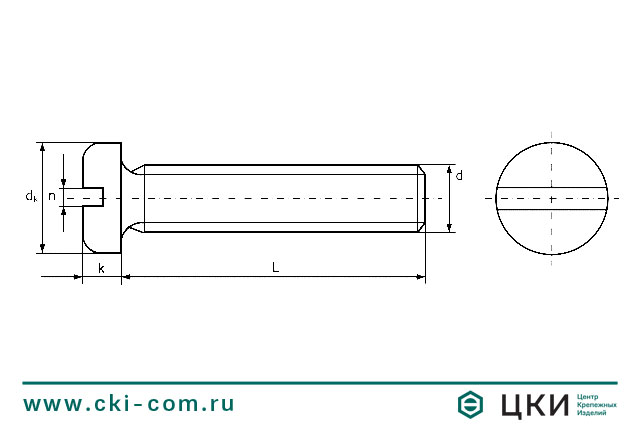

Винт DIN 85 с цилиндрической скруглённой головкой чертёж
