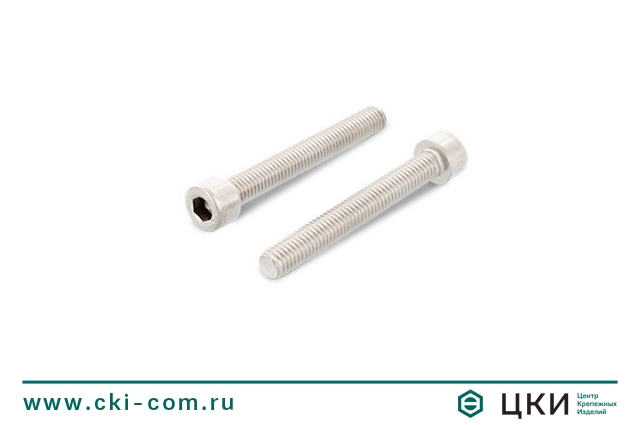

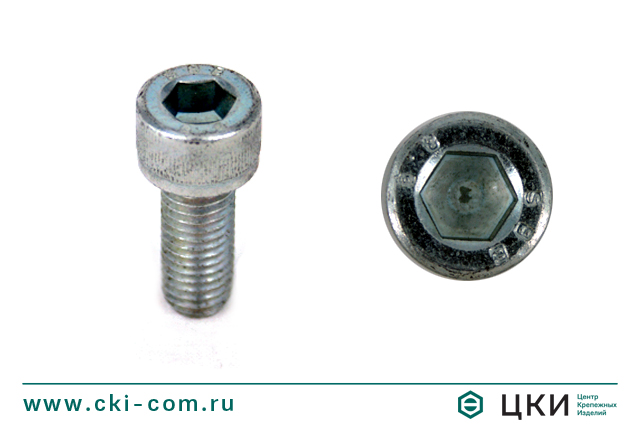

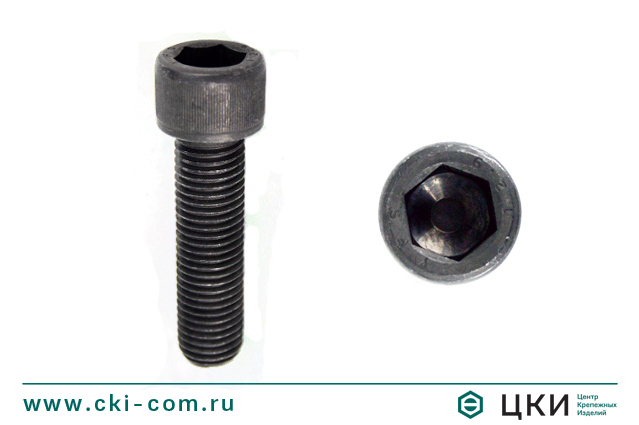

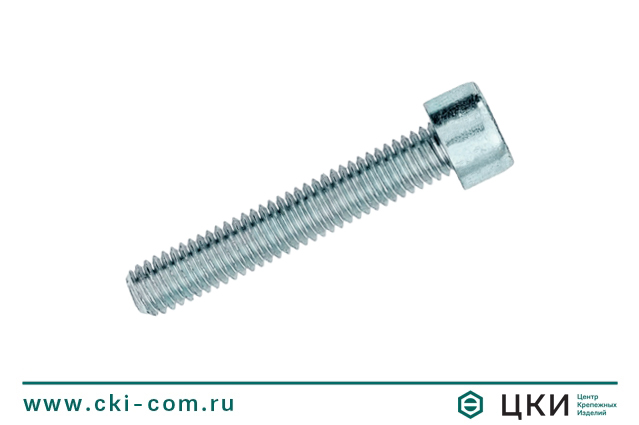

Винт DIN 912
Винт DIN 912 (аналог ГОСТ 11738-84/ EN ISO 4762/ EN ISO 21269)
Заказать товарболт с цилиндрической головкой и шестигранным углублением под ключ
Заказать товар
Размерная таблица: винт DIN 912
| d | М1.6 | М2 | М2.5 | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М27 | М30 | М36 | М42 | М48 |
| dk (max) для гладкой головки | 3 | 3.8 | 4.5 | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 33 | 36 | 40 | 45 | 54 | 63 | 72 |
| dk (max) для рифлёной головки | 3.14 | 3.98 | 4.68 | 5.68 | 7.22 | 8.72 | 10.22 | 13.27 | 16.27 | 18.27 | 21.33 | 24.33 | 27.33 | 30.33 | 33.39 | 36.39 | 40.39 | 45.39 | 54.46 | 63.46 | 72.46 |
| k (max) | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
| b (для неполной резьбы) | 15 | 16 | 17 | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 84 | 96 | 108 |
| s | 1.5 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 17 | 19 | 19 | 22 | 27 | 32 | 36 |
| размеры бит/6-гранных ключей | HEX 1.5 | HEX 1.5 | HEX 2.0 | HEX 2.5 | HEX 3.0 | HEX 4.0 | HEX 5.0 | HEX 6.0 | HEX 8.0 | HEX 10 | HEX 12 | HEX 14 | HEX 14 | HEX 17 | HEX 17 | HEX 19 | HEX 19 | HEX 22 | HEX 27 | HEX 32 | HEX 36 |
Материал / покрытие
- Порошковая покраска в цвета RAL и RR
Декоративность
Порошковая покраска в цвета RAL и RR предаст крепежу декоративный вид
Защита
Покраска саморезов, заклепок и другого крепежа увеличит срок эксплуатации
Надежность
Стойкое покрытие крепежа из различных материалов. Без сколов и отслаивания
- Нержавеющая кислотостойкая сталь A4 (аналог 10Х17Н13М2)
- Сталь 10.9 / Оксидированное
- Нержавеющая сталь А2 (аналог 08Х18Н10)
- Сталь 8.8 / Гальваническое цинкование
- Сталь 12.9 / Оксидированное
Описание
Винты с цилиндрической головкой и шестигранным углублением под ключ класса точности А. Полная и неполная резьба, крупная и мелкая метрическая резьба.
Конструкция и размеры DIN EN ISO 4762 (резьба только крупная, в отличие от DIN 912)
EN ISO 21269 (резьба только мелкая, в отличии от DIN 912)
Другие наименования:
-
Hexagon socket head cap screws
- Винт имбусовый (имбус)
Вы можете заказать покраску данного изделия в ЦКИ
Подробнее об услуге покраски
Качество
- Строгое соответствие геометрии стандартам DIN
Почему это важно? Так как малейшее отступление от стандартов негативно сказывается на надежности крепления. Незначительное, казалось бы «проседание» наружного диаметра резьбы ведет к значительному снижению несущей способности резьбового соединения.
- Соблюдение режимов термообработки для гарантированной прочности.
- Своевременная замена оснастки автоматов холодной высадки для формирования идеальной формы головки винта и четких граней шлица, чтобы избежать «срыва» ключа или головки.
- Входной контроль каждой партии товара силами собственной лаборатории
Что конкретно мы проверяем:
∙ соответствие фактических размеров (диаметр винта, его длина, диаметр шляпки) допускам, предусмотренным стандартом DIN
∙ твердость болтов по Роквеллу (HRB). Через твердость винтов мы контролируем соответствие заявленному классу прочности, через специальные таблицы
∙ отцентровку шлица на головке и его соосность телу винта
∙ сохранность защитного цинкового покрытия
Типоразмерная таблица винта DIN 912
| L/d | М 1.4 | M 1.6 | М2 | М2.5 | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М27 | М30 | М33 | М36 | М42 | М48 | М56 |
| 2 | П | |||||||||||||||||||||||
| 2.5 | П | П | ||||||||||||||||||||||
| 3 | П | П | П | |||||||||||||||||||||
| 4 | П | П | П | П | Н | |||||||||||||||||||
| 5 | П | П | П | П | П | Н | Н | |||||||||||||||||
| 6 | П | П | П | П | П | П | Н | Н | ||||||||||||||||
| 8 | П | П | П | П | П | П | П | П | Н | |||||||||||||||
| 10 | П | П | П | П | П | П | П | П | П | П | ||||||||||||||
| 12 | П | П | П | П | П | П | П | П | П | П | ||||||||||||||
| 14 | П | П | П | П | П | П | Н | |||||||||||||||||
| 16 | П | П | П | П | П | П | П | П | П | П | Н | |||||||||||||
| 18 | П | П | П | П | П | П | Н | |||||||||||||||||
| 20 | Н | П | П | П | П | П | П | П | П | П | Н | П | Н | |||||||||||
| 22 | Н | П | П | П | П | П | П | |||||||||||||||||
| 25 | Н | П | Н | П | П | П | П | П | П | П | П | Н | ||||||||||||
| 28 | Н | П | П | |||||||||||||||||||||
| 30 | Н | Н | Н | Н | Н | П | П | П | П | П | П | П | П | Н | ||||||||||
| 35 | Н | Н | Н | Н | В | П | П | П | П | П | П | П | П | Н | Н | |||||||||
| 40 | Н | Н | Н | Н | В | П | П | П | П | П | П | П | П | П | П | |||||||||
| 45 | Н | Н | Н | В | В | В | П | П | П | П | П | П | П | П | П | |||||||||
| 50 | Н | Н | Н | В | В | В | П | П | П | П | П | П | П | П | П | П | ||||||||
| 55 | Н | Н | В | В | В | В | П | П | П | П | П | П | П | П | П | П | ||||||||
| 60 | Н | Н | В | В | В | В | Н | П | П | П | П | П | П | П | П | П | ||||||||
| 65 | Н | Н | Н | В | В | В | Н | Н | П | П | П | П | П | П | П | П | ||||||||
| 70 | Н | Н | Н | В | В | В | Н | Н | П | П | П | П | П | П | П | П | ||||||||
| 75 | Н | Н | Н | В | В | В | Н | Н | Н | Н | Н | П | П | П | П | |||||||||
| 80 | Н | Н | Н | В | В | В | Н | Н | Н | Н | Н | П | П | П | П | П | ||||||||
| 85 | Н | Н | Н | Н | В | В | Н | Н | Н | Н | Н | Н | П | П | П | |||||||||
| 90 | Н | Н | Н | Н | В | В | Н | Н | Н | Н | Н | Н | П | П | П | П | П | П | ||||||
| 95 | Н | Н | Н | Н | В | В | Н | Н | Н | Н | П | П | ||||||||||||
| 100 | Н | Н | Н | Н | В | В | Н | Н | Н | Н | Н | Н | Н | П | П | П | П | |||||||
| 105 | Н | Н | Н | Н | Н | |||||||||||||||||||
| 110 | Н | Н | Н | Н | Н | В | Н | Н | Н | Н | Н | Н | Н | Н | Н | П | П | П | ||||||
| 115 | Н | Н | Н | Н | В | |||||||||||||||||||
| 120 | Н | Н | Н | Н | Н | В | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | П | П | + | |||||
| 125 | Н | Н | Н | Н | В | Н | ||||||||||||||||||
| 130 | Н | Н | Н | Н | В | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | П | П | + | ||||||
| 135 | Н | Н | Н | Н | Н | |||||||||||||||||||
| 140 | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | П | + | ||||||
| 145 | Н | Н | Н | Н | ||||||||||||||||||||
| 150 | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | П | + | ||||||
| 155 | Н | Н | Н | Н | Н | |||||||||||||||||||
| 160 | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | + | ||||||
| 165 | Н | Н | Н | Н | ||||||||||||||||||||
| 170 | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | |||||||||
| 175 | Н | Н | ||||||||||||||||||||||
| 180 | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | + | ||||||
| 185 | Н | Н | Н | |||||||||||||||||||||
| 190 | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | |||||||
| 195 | Н | Н | ||||||||||||||||||||||
| 200 | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | + | ||||||
| 210 | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | + | |||||||
| 220 | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | + | ||||||||
| 230 | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | + | |||||||||||
| 240 | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | |||||||||
| 250 | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | |||||||||||
| 260 | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | + | |||||||||
| 270 | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | |||||||||||
| 280 | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | + | ||||||||
| 290 | Н | Н | Н | Н | Н | Н | Н | Н | ||||||||||||||||
| 300 | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | + | ||||||||||
| 310 | Н | Н | Н | Н | Н | Н | ||||||||||||||||||
| 320 | Н | Н | Н | Н | Н | Н | Н | Н | ||||||||||||||||
| 330 | Н | Н | Н | Н | Н | |||||||||||||||||||
| 340 | Н | Н | Н | Н | Н | Н | Н | |||||||||||||||||
| 350 | Н | Н | Н | Н | Н | Н | Н | |||||||||||||||||
| 360 | Н | Н | Н | Н | Н | Н | ||||||||||||||||||
| 370 | Н | Н | Н | Н | Н | |||||||||||||||||||
| 380 | Н | Н | Н | Н | Н | Н | ||||||||||||||||||
| 390 | Н | Н | Н | Н | Н | |||||||||||||||||||
| 400 | Н | Н | Н | Н | Н | Н | ||||||||||||||||||
| 410 | Н | Н | Н | |||||||||||||||||||||
| 420 | Н | Н | Н | Н | Н | |||||||||||||||||||
| 430 | Н | Н | Н | |||||||||||||||||||||
| 440 | Н | Н | Н | Н | Н | |||||||||||||||||||
| 450 | Н | Н | Н | |||||||||||||||||||||
| 460 | Н | Н | Н | Н | ||||||||||||||||||||
| 470 | Н | Н | ||||||||||||||||||||||
| 480 | Н | Н | Н | Н | ||||||||||||||||||||
| 490 | Н | Н | ||||||||||||||||||||||
| 500 | Н | Н | Н | Н | Н | Н | ||||||||||||||||||
| 520 | Н | Н | Н | |||||||||||||||||||||
| 530 | Н | |||||||||||||||||||||||
| 540 | Н | Н | Н | Н | ||||||||||||||||||||
| 560 | Н | Н | Н | Н | Н | |||||||||||||||||||
| 580 | Н | Н | Н | |||||||||||||||||||||
| 600 | Н | Н | Н | Н | ||||||||||||||||||||
| 700 |
П — размеры с полной резьбой
Н — размеры с неполной резьбой
В — на этих размерах резьба может быть полной
+ — наличие размеров в линейке
