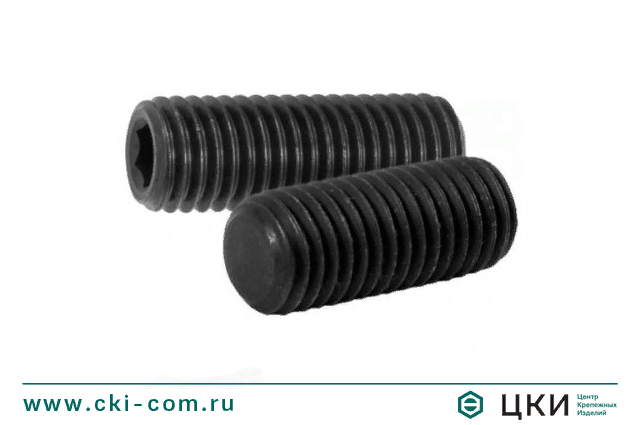

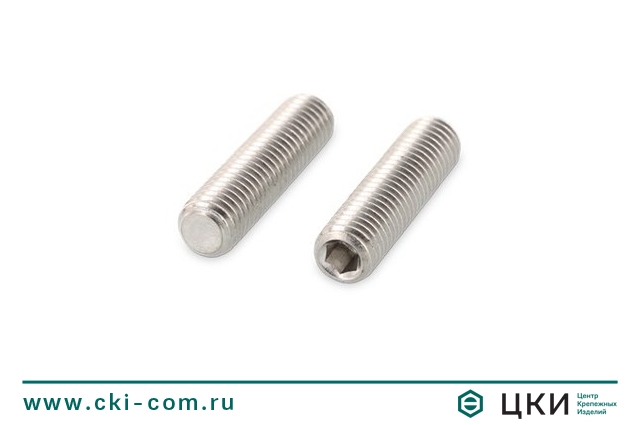

Винт DIN 913

Аналог ГОСТ 11074-93/ EN ISO 4026
установочный с шестигранным углублением под ключ и плоским концом
Размеры
Удобная оплата. По счету или банковской картой
Доставка. По всей территории России
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ
Фильтры
Артикул
Диаметр
Длина
Материал
Покрытие
Шлиц
Вес
Цена
35047
М10
16
сталь 45Н
цинк
HEX 5.0

53,37 ₽
35138
М10
100
сталь 45Н
оксидированное
HEX 5.0

140,09 ₽
37392
М 8
45
сталь 45Н
оксидированное
HEX 4.0

111,02 ₽
38579
М12
40
сталь A2 нержавеющая
HEX 6.0

139,70 ₽
39326
М16
25
сталь 45Н
оксидированное
HEX 8.0

125,99 ₽
28588
М16
35
сталь 45Н
оксидированное
HEX 8.0

80,33 ₽
31201
М10
12
сталь 45Н
оксидированное
HEX 5.0

8,06 ₽
31422
М 3
16
сталь 45Н
оксидированное
HEX 1.5

7,40 ₽
31424
М 4
25
сталь 45Н
оксидированное
HEX 2.0

6,60 ₽
31428
М 5
25
сталь 45Н
оксидированное
HEX 2.5

13,61 ₽
31430
М 6
5
сталь 45Н
оксидированное
HEX 3.0

1,92 ₽
31431
М 6
35
сталь 45Н
оксидированное
HEX 3.0

20,46 ₽
31432
М 6
45
сталь 45Н
оксидированное
HEX 3.0

15,12 ₽
32233
М 2.5
4
сталь 45Н
оксидированное
HEX 0.9

28,98 ₽
32272
М 2.5
6
сталь 45Н
оксидированное
HEX 0.9

18,35 ₽
32273
М 2.5
8
сталь 45Н
оксидированное
HEX 0.9

14,21 ₽
32274
М 2.5
10
сталь 45Н
оксидированное
HEX 1.3

27,32 ₽
32275
М 2.5
12
сталь 45Н
оксидированное
HEX 1.3

50,39 ₽
32276
М 2.5
16
сталь 45Н
оксидированное
HEX 1.3

5,06 ₽
32277
М 2.5
2.5
сталь 45Н
оксидированное
HEX 1.3

4,01 ₽
32279
М 2.5
4
сталь 45Н
оксидированное
HEX 1.3

14,92 ₽
32280
М 2.5
5
сталь 45Н
оксидированное
HEX 1.3

20,21 ₽
32281
М 2.5
6
сталь 45Н
оксидированное
HEX 1.3

18,65 ₽
32295
М 2.5
10
сталь 45Н
оксидированное
HEX 0.9

25,35 ₽
32541
М16
30
сталь A2 нержавеющая
HEX 8.0

81,54 ₽
32933
М 3
3
сталь A2 нержавеющая
HEX 1.5

8,16 ₽
34813
М 8
16
сталь 45Н
цинк
HEX 4.0

43,19 ₽
7984
М 5
8
сталь 45Н
оксидированное
HEX 2.5

3,53 ₽
7985
М 5
30
сталь 45Н
оксидированное
HEX 2.5

29,08 ₽
8693
М12
35
сталь 45Н
оксидированное
HEX 6.0

282,15 ₽
50478
М10
20
сталь 45Н
оксидированное
HEX 5.0

13,91 ₽
50479
М10
40
сталь 45Н
оксидированное
HEX 5.0

31,39 ₽
50480
М10
8
сталь 45Н
оксидированное
HEX 5.0

5,85 ₽
50481
М12
10
сталь 45Н
оксидированное
HEX 6.0

10,58 ₽
50482
М12
20
сталь 45Н
оксидированное
HEX 6.0

39,06 ₽
50483
М12
50
сталь 45Н
оксидированное
HEX 6.0

54,72 ₽
50484
М16
16
сталь 45Н
оксидированное
HEX 8.0

31,29 ₽
50485
М 4
4
сталь 45Н
оксидированное
HEX 2.0

1,21 ₽
50486
М 5
16
сталь 45Н
оксидированное
HEX 2.5

5,34 ₽
50487
М 6
10
сталь 45Н
оксидированное
HEX 3.0

8,51 ₽
50488
М 6
16
сталь 45Н
оксидированное
HEX 3.0

5,64 ₽
50489
М 6
20
сталь 45Н
оксидированное
HEX 3.0

6,65 ₽
50490
М 6
25
сталь 45Н
оксидированное
HEX 3.0

9,22 ₽
50491
М 6
30
сталь 45Н
оксидированное
HEX 3.0

18,79 ₽
50492
М 6
6
сталь 45Н
оксидированное
HEX 3.0

2,91 ₽
50493
М 6
8
сталь 45Н
оксидированное
HEX 3.0

2,46 ₽
50494
М 8
10
сталь 45Н
оксидированное
HEX 4.0

7,06 ₽
50495
М 8
12
сталь 45Н
оксидированное
HEX 4.0

5,69 ₽
50496
М 8
16
сталь 45Н
оксидированное
HEX 4.0

10,38 ₽
50497
М 8
35
сталь 45Н
оксидированное
HEX 4.0

40,87 ₽
50498
М 8
8
сталь 45Н
оксидированное
HEX 4.0

3,79 ₽
51494
М10
10
сталь 45Н
оксидированное
HEX 5.0

7,00 ₽
51495
М 8
20
сталь 45Н
оксидированное
HEX 4.0

10,48 ₽
21011
М 2.5
5
сталь 45Н
оксидированное
HEX 0.9

36,69 ₽
21156
М 8
10
сталь A4 нержавеющая
HEX 4.0

20,87 ₽
21645
М 8
55
сталь 45Н
оксидированное
HEX 4.0

192,91 ₽
21814
М 6
40
сталь 45Н
оксидированное
HEX 3.0

17,89 ₽
21937
М12
12
сталь 45Н
оксидированное
HEX 6.0

12,10 ₽
22032
М10
10
сталь A2 нержавеющая
HEX 5.0

22,93 ₽
22366
М16
20
сталь 45Н
оксидированное
HEX 8.0

36,23 ₽
22441
М16
45
сталь 45Н
оксидированное
HEX 8.0

146,85 ₽
25325
М12
70
сталь 45Н
оксидированное
HEX 6.0

351,15 ₽
25453
М 8
80
сталь 45Н
оксидированное
HEX 4.0

88,59 ₽
25744
М 8
40
сталь 45Н
оксидированное
HEX 4.0

28,56 ₽
25869
М 6
10
сталь A2 нержавеющая
HEX 3.0

8,04 ₽
27192
М10
25
сталь 45Н
оксидированное
HEX 5.0

17,99 ₽
27246
М 4
12
сталь 45Н
оксидированное
HEX 2.0

3,23 ₽
27247
М 4
16
сталь 45Н
оксидированное
HEX 2.0

5,54 ₽
28228
М 6
10
сталь A4 нержавеющая
HEX 3.0

8,03 ₽
28449
М 3
6
сталь A2 нержавеющая
HEX 1.5

3,43 ₽
28452
М 5
8
сталь A2 нержавеющая
HEX 2.5

6,65 ₽
28467
М 4
6
сталь A2 нержавеющая
HEX 2.0

4,28 ₽
10819
М 4
10
сталь 45Н
оксидированное
HEX 2.0

2,06 ₽
10821
М10
16
сталь 45Н
оксидированное
HEX 5.0

11,54 ₽
10823
М14
20
сталь 45Н
оксидированное
HEX 6.0

69,70 ₽
10985
М 6
16
сталь A2 нержавеющая
HEX 3.0

14,92 ₽
11455
М10
30
сталь 45Н
оксидированное
HEX 5.0

32,91 ₽
11661
М 3
6
сталь 45Н
оксидированное
HEX 1.5

1,15 ₽
11662
М 8
6
сталь 45Н
оксидированное
HEX 4.0

3,47 ₽
11852
М 3
10
сталь 45Н
оксидированное
HEX 1.5

1,71 ₽
12051
М 3
5
сталь 45Н
оксидированное
HEX 1.5

1,21 ₽
12052
М 3
8
сталь 45Н
оксидированное
HEX 1.5

4,03 ₽
12053
М 4
5
сталь 45Н
оксидированное
HEX 2.0

1,27 ₽
12054
М 4
6
сталь 45Н
оксидированное
HEX 2.0

1,37 ₽
12056
М 4
8
сталь 45Н
оксидированное
HEX 2.0

1,61 ₽
12057
М 5
5
сталь 45Н
оксидированное
HEX 2.5

1,51 ₽
12058
М 5
6
сталь 45Н
оксидированное
HEX 2.5

1,57 ₽
12059
М 5
12
сталь 45Н
оксидированное
HEX 2.5

5,34 ₽
13396
М10
35
сталь 45Н
оксидированное
HEX 5.0

57,95 ₽
13397
М12
45
сталь 45Н
оксидированное
HEX 6.0

104,77 ₽
13668
М 2.5
12
сталь 45Н
оксидированное
HEX 0.9

3,29 ₽
13815
М 3
3
сталь 45Н
оксидированное
HEX 1.5

1,67 ₽
14290
М12
16
сталь 45Н
оксидированное
HEX 6.0

19,30 ₽
14606
М 8
14
сталь A2 нержавеющая
HEX 4.0

19,96 ₽
14639
М 8
30
сталь 45Н
оксидированное
HEX 4.0

14,56 ₽
14657
М 3
12
сталь 45Н
оксидированное
HEX 1.5

4,28 ₽
14658
М 4
20
сталь 45Н
оксидированное
HEX 2.0

5,04 ₽
20149
М 8
25
сталь 45Н
оксидированное
HEX 4.0

12,04 ₽
20265
М 5
20
сталь 45Н
оксидированное
HEX 2.5

8,37 ₽
20335
М10
14
сталь 45Н
оксидированное
HEX 5.0

38,39 ₽
20396
М 3
4
сталь 45Н
оксидированное
HEX 1.5

1,01 ₽
20764
М 8
14
сталь 45Н
оксидированное
HEX 4.0

15,72 ₽
40044
М 4
5
сталь A2 нержавеющая
HEX 2.0

3,67 ₽
43057
М 8
50
сталь 45Н
оксидированное
HEX 4.0

29,38 ₽
51257
М 4
16
сталь 45Н
цинк
HEX 2.0

15,12 ₽
51813
М24
50
сталь A4 нержавеющая
HEX 12

1 263,78 ₽
51816
М 8
14
сталь A4 нержавеющая
HEX 4.0

8,62 ₽
52246
М 1.6
3
сталь A2 нержавеющая
HEX 1.3

76,60 ₽
45471
М14
30
сталь 45Н
оксидированное
HEX 6.0

96,34 ₽
45560
М20
20
сталь 45Н
оксидированное
HEX 10

237,81 ₽
46035
М 2.5
12
сталь A2 нержавеющая
HEX 0.9

17,69 ₽
46693
М 2.5
8
сталь A2 нержавеющая
HEX 1.3

15,32 ₽
47459
М 8
35
сталь A2 нержавеющая
HEX 4.0

51,25 ₽
47513
М 8
16
сталь A4 нержавеющая
HEX 4.0

44,54 ₽
47811
М12
16
сталь A4 нержавеющая
HEX 6.0

80,43 ₽
48311
М16
20
сталь A2 нержавеющая
HEX 8.0

132,61 ₽
48394
М16
40
сталь A4 нержавеющая
HEX 8.0

166,30 ₽
6423
М 5
10
сталь 45Н
оксидированное
HEX 2.5

2,52 ₽
6425
М12
25
сталь 45Н
оксидированное
HEX 6.0

25,85 ₽
54626
М 3
6
сталь 45Н
оксидированное
HEX 1.5

4,60 ₽
5496
М16
40
сталь 45Н
оксидированное
HEX 8.0

104,32 ₽
5669
М 6
12
сталь 45Н
оксидированное
HEX 3.0

3,73 ₽
Винт установочный с шестигранным углублением под ключ и плоским концом, предназначен для монтажа в предварительно просверленное отверстие с нарезанной метрической резьбой. Не имеет головки, поэтому может быть полностью утоплен в отверстии.

Применение

Применяется в различных сферах машиностроения и автомобилестроения, приборостроении и прочих промышленно-производственных отраслях для фиксации деталей и защиты их от смещения.



L/d М2 М2.5 М3 М4 М5 М6 М8 М10 М12 М14 М16 М20 М24
3 х х х
4 х х х х
5 х х х х х
6 х х х х х х
8 х х х х х х х х
10 х х х х х х х х х
12 х х х х х х х х х
14     х х х х х х х х
16     х х х х х х х х х
20     х х х х х х х х х х
25       х х х х х х х х х х
30       х х х х х х х х х х
35         х х х х х х х х х
40         х х х х х х х х х
45             х х х х х х х
50             х х х х х х х
60               х х х х х х
70                 х   х х х
80                 х   х х х
90                     х х х
100                     х х х



d М2 М2.5 М3 М4 М5 М6 М8 М10 М12 М14 М16 М20 М24
dp (max) 1 1.5 2 2.5 3.5 4 5.5 7 8.5 10 12 15 18
s 0.9 1.3 1.5 2 2.5 3 4 5 6 6 8 10 12
размеры бит/6-гранных ключей HEX  0.9 HEX  1.3 HEX  1.5 HEX  2.0 HEX  2.5 HEX  3.0 HEX  4.0 HEX  5.0 HEX  6.0 HEX  6.0 HEX  8.0 HEX 10 HEX 12

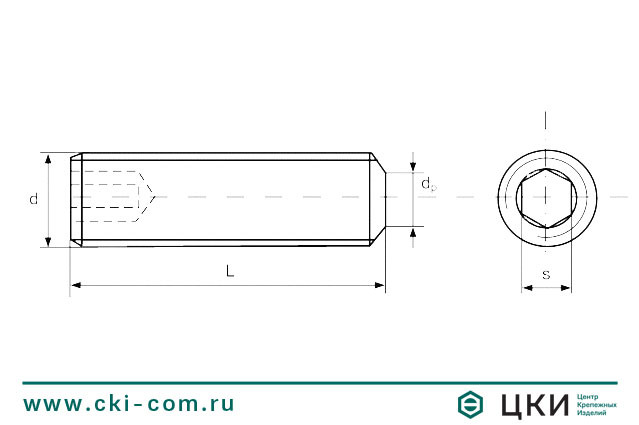

Винт DIN 913 установочный с плоским концом чертёж
