Винт DIN 923

`

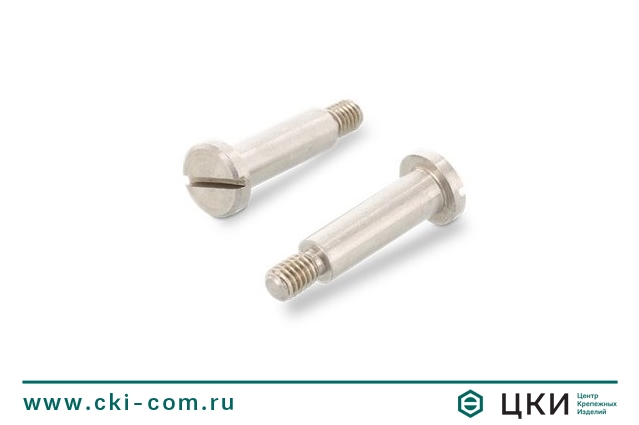

Винт DIN 923

установочный с цилиндрической головкой с фаской и прямым шлицем, со ступенчатым стержнем и неполной уменьшенной резьбой

Соберем заказ вместо вас
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Выбрать параметры изделия

Артикул Диаметр Длина Материал Класс прочности Покрытие Шлиц Цена
М 6 10 Сталь 5.8 без покрытия SL 10*1.6 25,91 ₽
М 8 12 Сталь 5.8 Цинк SL 12*2.0 66,13 ₽

Типоразмерная таблица DIN 923

L/d M3 M4 M5 M6 M8 M10
2 х
3 х х х х
4 х х х х х
5 х х х х х
6 х х х х х х
8 х х х х х х
10 х х х х х х
12   х х х х х
16   х х х х х
20       х х х
25         х х



Размерная таблица: винт DIN 923

d M3 M4 M5 M6 M8 M10
b 4.5 6 7 9 11 13.5
dk(max.) 7 8.5 11 13 16 20
ds(h9) 4 5.5 7 8 10 13
k 1.8 2.4 2.7 3.1 3.8 4.6
размеры бит/отвёрток SL 5.0*0.8 SL 5.5*1.0 SL 8.0*1.2 SL 10*1.6 SL 12*2.0 SL 14*2.5

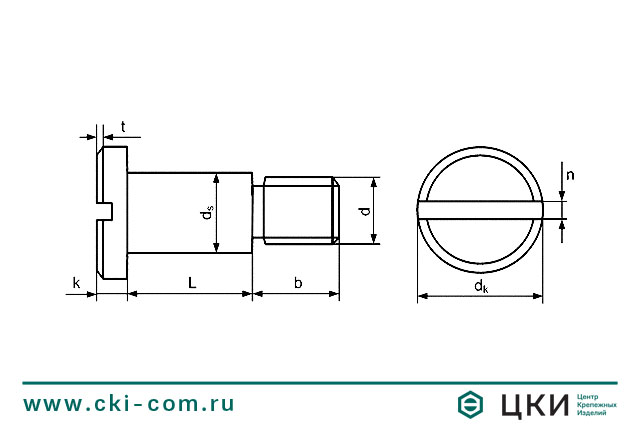

Винт установочный DIN 923 чертеж
