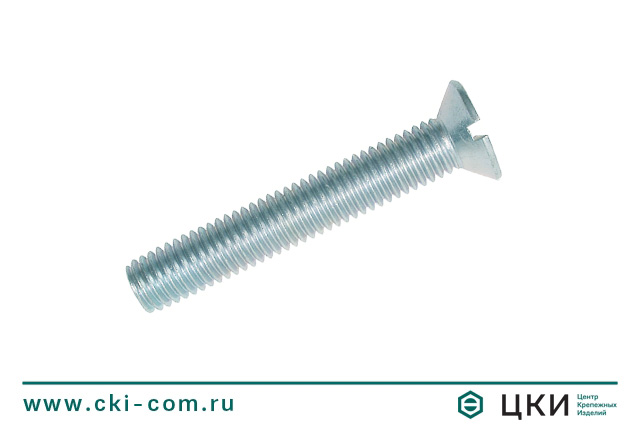

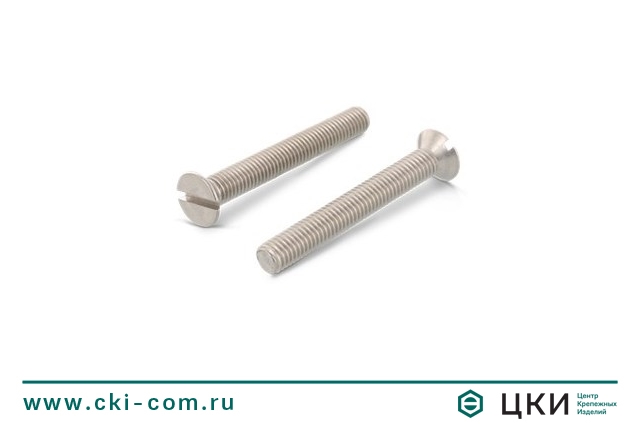

Винт DIN 963

Винт DIN 963

Аналог ГОСТ 17475-80 / EN ISO 2009

с потайной головкой и прямым шлицем

Соберем заказ вместо вас
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Выбрать параметры изделия

Артикул Диаметр Длина Материал Класс прочности Покрытие Шлиц Цена
34103 М 1.6 3 Сталь A2 нержавеющая SL 2.5*0.4 8,41 ₽
4240 М 2 4 Сталь 4.8 Цинк SL 3.0*0.5 5,45 ₽
22535 М 2 8 Сталь 4.8 Цинк SL 3.0*0.5 6,14 ₽
26448 М 2 8 Латунь SL 3.0*0.5 5,83 ₽
4241 М 2 6 Сталь 4.8 Цинк SL 3.0*0.5 5,90 ₽
22725 М 2 5 Сталь 4.8 Цинк SL 3.0*0.5 6,88 ₽
31178 М 2 5 Латунь SL 3.0*0.5 8,58 ₽
24630 М 2 6 Латунь SL 3.0*0.5 14,52 ₽
20608 М 2 4 Латунь SL 3.0*0.5 7,04 ₽
5498 М 2 4 Сталь A2 нержавеющая SL 3.0*0.5 2,21 ₽
20061 М 2 20 Сталь 4.8 Цинк SL 3.0*0.5 2,90 ₽
11876 М 2 16 Сталь 4.8 Цинк SL 3.0*0.5 2,71 ₽
7048 М 2 10 Сталь 4.8 Цинк SL 3.0*0.5 3,91 ₽
34106 М 2 10 Сталь A2 нержавеющая SL 3.0*0.5 1,19 ₽
7220 М 2.5 4 Сталь A4 SL 3.5*0.6 1,16 ₽
43263 М 2.5 8 Сталь 4.8 Цинк SL 3.5*0.6 5,40 ₽
13602 М 2.5 8 Латунь SL 3.5*0.6 11,18 ₽
43264 М 2.5 6 Сталь 4.8 Цинк SL 3.5*0.6 4,68 ₽
13601 М 2.5 6 Латунь SL 3.5*0.6 15,29 ₽
26869 М 2.5 6 Сталь A2 нержавеющая SL 3.5*0.6 2,21 ₽
7693 М 2.5 5 Сталь 4.8 Цинк SL 3.5*0.6 7,20 ₽
35867 М 2.5 4 Сталь 4.8 Цинк SL 3.5*0.6 5,32 ₽
10826 М 2.5 16 Сталь 4.8 Цинк SL 3.5*0.6 3,26 ₽
28817 М 2.5 25 Сталь 4.8 Цинк SL 3.5*0.6 1,02 ₽
26862 М 2.5 16 Латунь SL 3.5*0.6 3,88 ₽
6768 М 2.5 16 Сталь A4 SL 3.5*0.6 1,61 ₽
22536 М 2.5 12 Сталь 4.8 Цинк SL 3.5*0.6 3,42 ₽
8420 М 2.5 10 Сталь 4.8 Цинк SL 3.5*0.6 2,53 ₽
13509 М 2.5 10 Латунь SL 3.5*0.6 2,77 ₽
10827 М 2.5 20 Сталь 4.8 Цинк SL 3.5*0.6 3,54 ₽
23244 М 3 6 Сталь A2 нержавеющая SL 5.0*0.8 2,53 ₽
13511 М 3 35 Латунь SL 5.0*0.8 4,46 ₽
35493 М 3 35 Сталь 4.8 Цинк SL 5.0*0.8 2,69 ₽
4254 М 3 4 Сталь 4.8 Цинк SL 5.0*0.8 4,20 ₽
20696 М 3 8 Латунь SL 5.0*0.8 5,82 ₽
3515 М 3 6 Латунь SL 5.0*0.8 7,86 ₽
43272 М 3 6 Сталь 4.8 Цинк SL 5.0*0.8 2,02 ₽
28881 М 3 8 Сталь A2 нержавеющая SL 5.0*0.8 2,71 ₽
43262 М 3 8 Сталь 4.8 Цинк SL 5.0*0.8 2,09 ₽
41073 М 3 30 Латунь SL 5.0*0.8 9,77 ₽
11877 М 3 30 Сталь 4.8 Цинк SL 5.0*0.8 1,15 ₽
43280 М 3 10 Сталь 4.8 Цинк SL 5.0*0.8 0,95 ₽
25450 М 3 30 Латунь SL 5.0*0.8 3,52 ₽
43271 М 3 12 Сталь 4.8 Цинк SL 5.0*0.8 1,27 ₽
2106 М 3 25 Сталь 4.8 Цинк SL 5.0*0.8 1,10 ₽
52149 М 3 10 Сталь A4 SL 5.0*0.8 10,61 ₽
19260 М 3 10 Латунь SL 5.0*0.8 5,33 ₽
2865 М 3 10 Сталь 4.8 Цинк SL 5.0*0.8 2,94 ₽
9308 М 3 14 Сталь 4.8 Цинк SL 5.0*0.8 1,74 ₽
39915 М 3 16 Латунь SL 5.0*0.8 4,38 ₽
43261 М 3 16 Сталь 4.8 Цинк SL 5.0*0.8 2,16 ₽
37277 М 3 20 Латунь SL 5.0*0.8 6,08 ₽
7147 М 3 20 Сталь 4.8 Цинк SL 5.0*0.8 2,68 ₽
24806 М 4 16 Латунь SL 5.5*1.0 22,75 ₽
3873 М 4 30 Латунь SL 5.5*1.0 10,78 ₽
1194 М 4 25 Сталь 4.8 Цинк SL 5.5*1.0 1,54 ₽
28514 М 4 25 Латунь SL 5.5*1.0 5,99 ₽
699 М 4 20 Сталь 4.8 Цинк SL 5.5*1.0 3,52 ₽
2773 М 4 20 Латунь SL 5.5*1.0 13,69 ₽
27225 М 4 10 Латунь SL 5.5*1.0 9,11 ₽
7842 М 4 14 Сталь 4.8 Цинк SL 5.5*1.0 1,39 ₽
31631 М 4 14 Сталь A2 нержавеющая SL 5.5*1.0 3,00 ₽
5540 М 4 12 Сталь 4.8 Цинк SL 5.5*1.0 3,12 ₽
20876 М 4 12 Латунь SL 5.5*1.0 7,21 ₽
5539 М 4 10 Сталь 4.8 Цинк SL 5.5*1.0 2,50 ₽
7369 М 4 40 Сталь 4.8 Цинк SL 5.5*1.0 5,36 ₽
2117 М 4 30 Сталь 4.8 Цинк SL 5.5*1.0 1,63 ₽
7148 М 4 16 Сталь 4.8 Цинк SL 5.5*1.0 3,41 ₽
4881 М 4 50 Сталь 4.8 Цинк SL 5.5*1.0 5,54 ₽
5373 М 4 8 Латунь SL 5.5*1.0 3,17 ₽
29219 М 4 80 Сталь 4.8 Цинк SL 5.5*1.0 8,08 ₽
4801 М 4 8 Сталь 4.8 Цинк SL 5.5*1.0 0,96 ₽
32527 М 4 6 Латунь SL 5.5*1.0 4,85 ₽
27567 М 4 8 Сталь A4 SL 5.5*1.0 3,18 ₽
7694 М 4 6 Сталь 4.8 Цинк SL 5.5*1.0 2,83 ₽
11146 М 4 8 Сталь A2 нержавеющая SL 5.5*1.0 3,01 ₽
4243 М 5 20 Сталь 4.8 Цинк SL 8.0*1.2 1,50 ₽
24858 М 5 80 Сталь 4.8 Цинк SL 8.0*1.2 4,14 ₽
8236 М 5 8 Сталь 4.8 Цинк SL 8.0*1.2 2,84 ₽
23236 М 5 8 Латунь SL 8.0*1.2 10,43 ₽
2190 М 5 70 Сталь 4.8 Цинк SL 8.0*1.2 4,27 ₽
2227 М 5 60 Сталь 4.8 Цинк SL 8.0*1.2 3,14 ₽
39771 М 5 6 Сталь 4.8 Цинк SL 8.0*1.2 3,85 ₽
48714 М 5 50 Сталь 4.8 Цинк SL 8.0*1.2 8,27 ₽
7370 М 5 30 Сталь 4.8 Цинк SL 8.0*1.2 6,18 ₽
40131 М 5 25 Сталь A2 нержавеющая SL 8.0*1.2 7,27 ₽
4882 М 5 40 Сталь 4.8 Цинк SL 8.0*1.2 1,68 ₽
11624 М 5 20 Латунь SL 8.0*1.2 11,09 ₽
5541 М 5 12 Сталь 4.8 Цинк SL 8.0*1.2 2,95 ₽
13105 М 5 18 Сталь 4.8 Цинк SL 8.0*1.2 3,82 ₽
23273 М 5 10 Сталь 4.8 без покрытия SL 8.0*1.2 0,73 ₽
2864 М 5 10 Сталь 4.8 Цинк SL 8.0*1.2 4,09 ₽
31232 М 5 12 Латунь SL 8.0*1.2 11,29 ₽
24893 М 5 25 Сталь 4.8 Цинк SL 8.0*1.2 6,28 ₽
25217 М 5 16 Латунь SL 8.0*1.2 16,22 ₽
38581 М 5 16 Полиамид SL 8.0*1.2 6,80 ₽
6797 М 5 16 Сталь 4.8 Цинк SL 8.0*1.2 3,43 ₽
30554 М 5 18 Сталь A2 нержавеющая SL 8.0*1.2 6,44 ₽
26471 М 6 25 Латунь SL 10*1.6 20,18 ₽
27237 М 6 70 Сталь 4.8 Цинк SL 10*1.6 5,54 ₽
26586 М 6 65 Сталь 4.8 Цинк SL 10*1.6 4,19 ₽
48715 М 6 60 Сталь 4.8 Цинк SL 10*1.6 12,42 ₽
20299 М 6 50 Латунь SL 10*1.6 56,89 ₽
11878 М 6 40 Сталь 4.8 Цинк SL 10*1.6 7,24 ₽
29989 М 6 40 Сталь A4 SL 10*1.6 6,02 ₽
8522 М 6 35 Сталь 4.8 Цинк SL 10*1.6 3,41 ₽
11261 М 6 35 Сталь A4 SL 10*1.6 9,28 ₽
7067 М 6 30 Сталь 4.8 Цинк SL 10*1.6 4,50 ₽
7066 М 6 25 Сталь 4.8 Цинк SL 10*1.6 6,05 ₽
13104 М 6 8 Сталь 4.8 Цинк SL 10*1.6 8,92 ₽
20862 М 6 20 Латунь SL 10*1.6 14,70 ₽
32033 М 6 25 Сталь A2 нержавеющая SL 10*1.6 6,49 ₽
7411 М 6 12 Сталь A4 SL 10*1.6 8,66 ₽
4244 М 6 20 Сталь 4.8 Цинк SL 10*1.6 5,53 ₽
29263 М 6 10 Сталь A2 нержавеющая SL 10*1.6 5,42 ₽
6699 М 6 10 Сталь A4 SL 10*1.6 5,62 ₽
7074 М 6 10 Латунь SL 10*1.6 36,08 ₽
6776 М 6 10 Сталь 4.8 Цинк SL 10*1.6 3,84 ₽
40397 М 6 12 Латунь SL 10*1.6 17,24 ₽
5295 М 6 12 Сталь 4.8 Цинк SL 10*1.6 3,73 ₽
43143 М 6 14 Сталь 4.8 Цинк SL 10*1.6 2,69 ₽
4883 М 6 16 Сталь 4.8 Цинк SL 10*1.6 2,47 ₽
29245 М 6 18 Сталь A2 нержавеющая SL 10*1.6 7,54 ₽
4245 М 8 20 Сталь 4.8 Цинк SL 12*2.0 18,35 ₽
7069 М 8 35 Сталь 4.8 Цинк SL 12*2.0 7,26 ₽
5367 М 8 30 Сталь 4.8 Цинк SL 12*2.0 13,84 ₽
26473 М 8 30 Латунь SL 12*2.0 72,50 ₽
34089 М 8 25 Сталь A2 нержавеющая SL 12*2.0 21,80 ₽
7068 М 8 25 Сталь 4.8 Цинк SL 12*2.0 14,11 ₽
26472 М 8 20 Латунь SL 12*2.0 58,86 ₽
2171 М 8 40 Сталь 4.8 Цинк SL 12*2.0 9,40 ₽
5296 М 8 16 Сталь 4.8 Цинк SL 12*2.0 10,49 ₽
2863 М 8 45 Сталь 4.8 Цинк SL 12*2.0 11,09 ₽
19806 М 8 10 Сталь 4.8 Цинк SL 12*2.0 3,83 ₽
8523 М 8 12 Сталь 4.8 Цинк SL 12*2.0 7,99 ₽
11889 М 8 16 Сталь A2 нержавеющая SL 12*2.0 15,65 ₽
14750 М10 16 Сталь 4.8 Цинк SL 14*2.5 9,02 ₽
7317 М10 20 Сталь A4 SL 14*2.5 37,12 ₽
5508 М10 20 Сталь 4.8 Цинк SL 14*2.5 7,62 ₽
26475 М10 25 Латунь SL 14*2.5 69,13 ₽
21680 М10 25 Сталь 4.8 Цинк SL 14*2.5 27,56 ₽
8524 М10 30 Сталь 4.8 Цинк SL 14*2.5 13,55 ₽
11875 М10 40 Сталь 4.8 Цинк SL 14*2.5 54,62 ₽
5520 М10 35 Сталь 4.8 Цинк SL 14*2.5 22,43 ₽
26124 М10 70 Сталь 4.8 Цинк SL 14*2.5 26,18 ₽
22818 М10 80 Сталь 4.8 Цинк SL 14*2.5 18,85 ₽
22403 М12 30 Сталь 4.8 Цинк 72,44 ₽
22367 М12 35 Сталь 4.8 Цинк 76,04 ₽
28935 М12 40 Сталь 4.8 Цинк 103,22 ₽
28291 М12 50 Сталь 4.8 Цинк 87,24 ₽
12120 М12 60 Сталь 4.8 Цинк 22,52 ₽

Размерная таблица: винт DIN 963

d М1 М1.2 М1.4 М1.6 М1.7 М2 М2.3 М2.5 М3 М3.5 М4 М5 М6 М8 М10 М12 М14 М16 М18 М20
dk (max) 1.9 2.3 2.6 3 3 3.8 4.7 4.7 5.6 6.5 7.5 9.2 11 14.5 18 22 25 29 33 36
k (max) 0.6 0.72 0.84 0.96 0.96 1.2 1.5 1.5 1.65 1.93 2.2 2.5 3 4 5 6 7 8 9 10
n 0.3 0.3 0.3 0.4 0.4 0.5 0.6 0.6 0.8 0.8 1 1.2 1.6 2 2.5 3 3 4 4 5
размеры бит/отверток SL 1.5*0.3 SL 1.5*0.3 SL 1.5*0.3 SL 2.5*0.4 SL 2.5*0.4 SL 3.0*0.5 SL 3.5*0.6 SL 3.5*0.6 SL 5.0*0.8 SL 5.5*0.8 SL 5.5*1.0 SL 8.0*1.2 SL 10*1.6 SL 12*2.0 SL 14*2.5

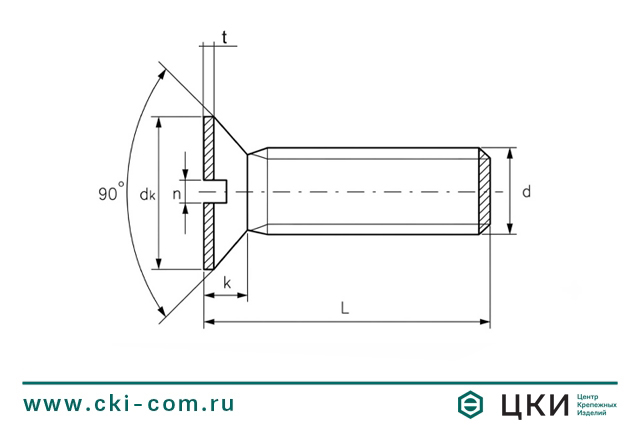

Винт DIN 963 с потайной головкой чертёж

Типоразмерная таблица винта DIN 963



L/d М1 М1.2 М1.4 М1.6 М1.7 М2 М2.3 М2.5 М3 М3.5 М4 М5 М6 М8 М10 М12 М14 М16 М18 М20
2 X X
3 X X X X X X X X X
4 X X X X   X X X X X X
5 X X X X X X X X X X X
6 X X X X   X X X X X X X X
8 X X X X   X X X X X X X X
10 X X X X X X X X X X X X X X
12     X X   X X X X X X X X X
14       X   X X X X X X X X X
16       X   X X X X X X X X X X
18           X X X X X X X X X
20           X X X X X X X X X X X X X
22                 X X X X X X   X X X
25                 X X X X X X X X X X
30                 X X X X X X X X X X
35                 X X X X X X X X X X
40                 X X X X X X X X X X
45                 X X X X X X X X X X
50                 X X X X X X X X X X X X
60                   X X X X X X X X X X X
70                     X X X X X X X X X X
80                     X X X X X X X X X X
90                     X X X X X X X X X X
100                     X X X X X X X X X X
110                         X X X X X X X X
120                       X X X X X X X X X
130                         X X X X X X X X
140                         X X X X X X X X
150                           X X X X X X X
160                           X X X
