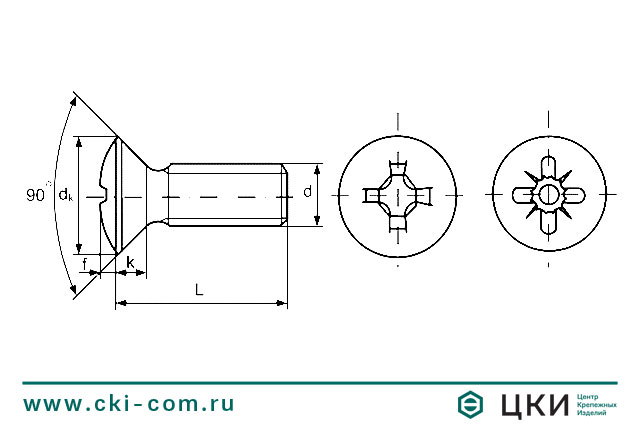

Винт DIN 966
Винт DIN 966
Аналог ГОСТ 17474-80/ EN ISO 7047
с полупотайной головкой и крестообразным шлицем Ph или Pz
Соберем заказ вместо вас-
Удобная оплата. По счету или банковской картой
-
Доставка по всей территории России
-
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ
Выбрать параметры изделия
Диаметр
- Диаметр
- М 2
- М 2.5
- М 3
- М 4
- М 5
- М 6
- М 8
Длина
- Длина
- 6
- 8
- 10
- 12
- 20
- 25
- 40
- 45
Материал
- Материал
- Сталь A2 нержавеющая
- Сталь
Шлиц
- Шлиц
- Ph 4
- Ph 3
- Ph 2
- Ph 1
Класс прочности
- Класс прочности
- 4.8
Покрытие
- Покрытие
- Цинк
Артикул | Диаметр | Длина | Материал | Шлиц | Класс прочности | Покрытие | Цена | |
35370 | М 2 | 6 | Сталь A2 нержавеющая | Ph 1 | 1,63 ₽ | |||
33418 | М 2 | 8 | Сталь A2 нержавеющая | Ph 1 | 0,64 ₽ | |||
35377 | М 2.5 | 10 | Сталь A2 нержавеющая | Ph 1 | 1,72 ₽ | |||
43058 | М 3 | 12 | Сталь | Ph 1 | 4.8 | Цинк | 1,97 ₽ | |
7371 | М 3 | 20 | Сталь | Ph 1 | 4.8 | Цинк | 1,87 ₽ | |
35444 | М 3 | 6 | Сталь A2 нержавеющая | Ph 1 | 1,81 ₽ | |||
13485 | М 3 | 6 | Сталь | Ph 1 | 4.8 | Цинк | 2,11 ₽ | |
24427 | М 4 | 12 | Сталь | Ph 2 | 4.8 | Цинк | 2,21 ₽ | |
40620 | М 4 | 8 | Сталь | Ph 2 | 4.8 | Цинк | 2,57 ₽ | |
28567 | М 5 | 10 | Сталь A2 нержавеющая | Ph 2 | 2,99 ₽ | |||
8728 | М 5 | 10 | Сталь | Ph 2 | 4.8 | Цинк | 4,01 ₽ | |
23914 | М 5 | 12 | Сталь | Ph 2 | 4.8 | Цинк | 3,06 ₽ | |
45478 | М 5 | 25 | Сталь | Ph 2 | 4.8 | Цинк | 5,89 ₽ | |
10667 | М 5 | 6 | Сталь | Ph 2 | 4.8 | Цинк | 2,22 ₽ | |
13809 | М 6 | 45 | Сталь | Ph 3 | 4.8 | Цинк | 2,33 ₽ | |
22952 | М 6 | 20 | Сталь | Ph 3 | 4.8 | Цинк | 6,36 ₽ | |
22358 | М 8 | 40 | Сталь A2 нержавеющая | Ph 4 | 16,40 ₽ |
Типоразмерная таблица винт DIN 966
*) В таблице литерой А обозначена полная резьба, а литерой В – неполная
L/d | М2.5 | М3 | М4 | М5 | М6 | М8 |
---|---|---|---|---|---|---|
5 | А | А | ||||
6 | А | А | А | А | А | |
8 | А | А | А | А | А | |
10 | А | А | А | А | А | А |
12 | А | А | А | А | А | А |
14 | А | А | А | А | А | А |
16 | А | А | А | А | А | А |
18 | А | А | А | А | А | А |
20 | А | А | А | А | А | А |
25 | А | А | А | А | А | |
30 | А | А | А | А | А | |
35 | В | А | А | А | А | |
40 | В | А | А | А | А | |
45 | В | А | А | А | А | |
50 | В | В | В | В | В | |
60 | В | В | В | |||
70 | В | В | В | |||
80 | В | В | В | |||
90 | В | В | В |

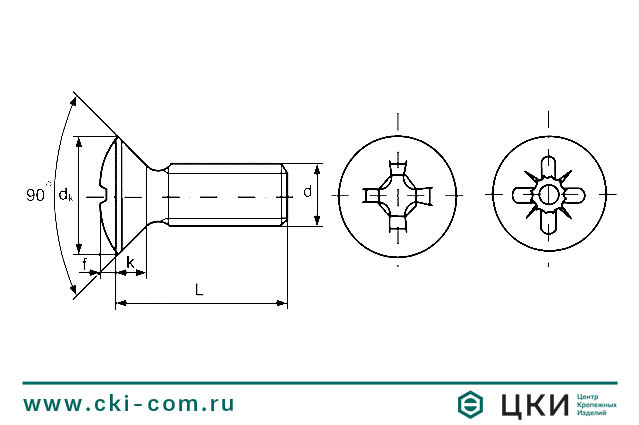

Размерная таблица: винт DIN 966
d | М2 | М2.5 | М3 | М4 | М5 | М6 | М8 |
dk (max) | 3.8 | 4.7 | 5.6 | 7.5 | 9.2 | 11 | 14.5 |
k (max) | 1.2 | 1.5 | 1.65 | 2.2 | 2.5 | 3 | 4 |
f | 0.5 | 0.6 | 0.7 | 1 | 1.2 | 1.4 | 2 |
размеры бит/отверток | Ph 1 | Ph 1 | Ph 1 | Ph 2 | Ph 2 | Ph 3 | Ph 4 |
