Винт с цилиндрической головкой и шестигранным углублением под ключ ГОСТ 11738-84

Винты

Винт с цилиндрической головкой и шестигранным углублением под ключ ГОСТ 11738-84

Заказать товар
Версия для печати

класс точности A

Заказать товар
Винт с цилиндрической головкой и шестигранным углублением под ключ ГОСТ 11738-84

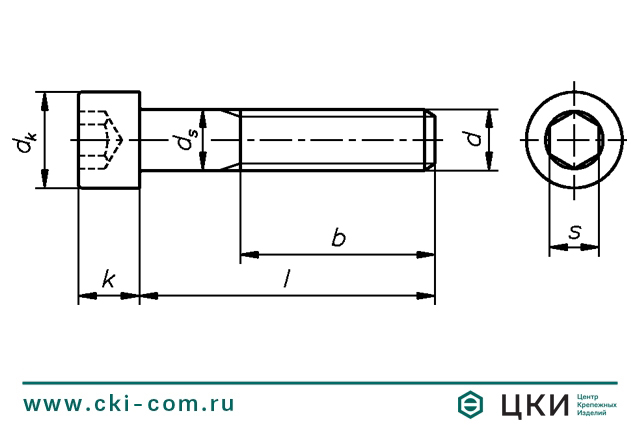

Винт с цилиндрической головкой и шестигранным углублением под ключ ГОСТ 11738-84 чертеж
Винт с цилиндрической головкой и шестигранным углублением под ключ ГОСТ 11738-84
Винт с цилиндрической головкой и шестигранным углублением под ключ ГОСТ 11738-84 чертеж

Размерная таблица: винт с цилиндрической головкой и шестигранным углублением под ключ ГОСТ 11738-84

d М6 М6 М10 М12
D 10,0 13,0 16,0 18,0
b max 6 8 10 12
k max 5,0 6,0 8,0 10,0

Винт с цилиндрической головкой и шестигранным углублением под ключ ГОСТ 11738-84 чертеж

Материал / покрытие

  • Сталь / Гальваническое цинкование

Описание

Аналогом винтов ГОСТ 11738-84 являются стандарты DIN 912 и ISO 4762-77.

Основное отличие состоит в том, что винты по DIN 912 имеют более широкий ряд типоразмеров, а отечественный стандарт позволяет изготавливать винты с меньшими классами прочности (5.5, 6.8).

Таблица сравнения стандартов ГОСТ 11738-84 и DIN 912

Параметр DIN 912 ГОСТ 11738-84
d - номинальный диаметр резьбы, мм от М1.4 до М100 от М3 до М36
l - длина винта, мм от 2 до 300 от 5 до 200
Шаг резьбы, мм от 0.3 до 6 от 0.5 до 4
dk - диаметр головки, мм от 2.6 до 150 от 5.5 до 54
k - высота головки, мм от 1.4 до 100 от 3 до 36
b - длина резьбы, мм от 14 до 212 от 18 до 84
Класс точности А А
Класс прочности для стальных винтов 8.8, 10.9, 12.9 8.8, 12.9
допускается 5.6, 6.8, 10.9
Покрытие Цинковое покрытие, без покрытия Цинковое хроматированное, кадмиевое хроматированное, окисное, без покрытия



Типоразмерная таблица: винт с цилиндрической головкой и шестигранным углублением под ключ ГОСТ 11738-84

L/d М6 М8 М10 М12
20 Х Х Х Х
25 Х Х Х Х
30 Х Х Х Х
35 Х Х Х Х
40 Х Х Х Х
45 Х Х Х Х
50 Х Х Х Х
55 Х Х Х Х
60 Х Х Х Х
65   Х Х Х
70   Х Х Х
80   Х Х Х
90     Х Х
100     Х Х
110       Х
120       Х
130       Х
