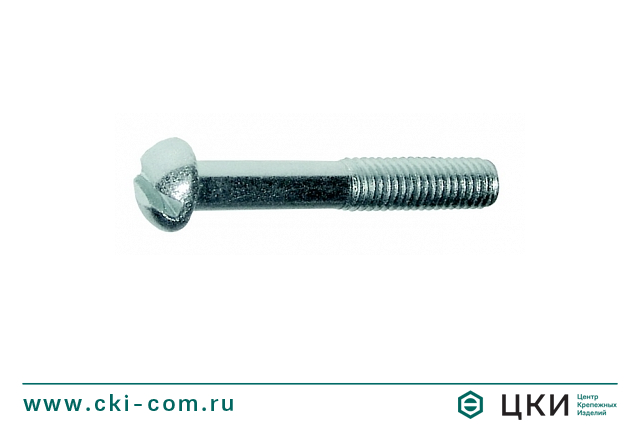

Винт с полукруглой головкой класса точности B ГОСТ 17473-80

Винты

Винт с полукруглой головкой класса точности B ГОСТ 17473-80

Заказать товар
Версия для печати

Размерная таблица: винт с полукруглой головкой класса точности B ГОСТ 17473-80

d М3 М4 М5 М6 М8 М10
D 5,5 7,0 8,5 10,0 13,0 16,0
b 12,0 14,0 16,0 18,0 22,0 26,0
R 2,9 3,6 4,4 5,1 6,6 8,1
k 2,1 2.8 3,5 4,2 5,6 7,0

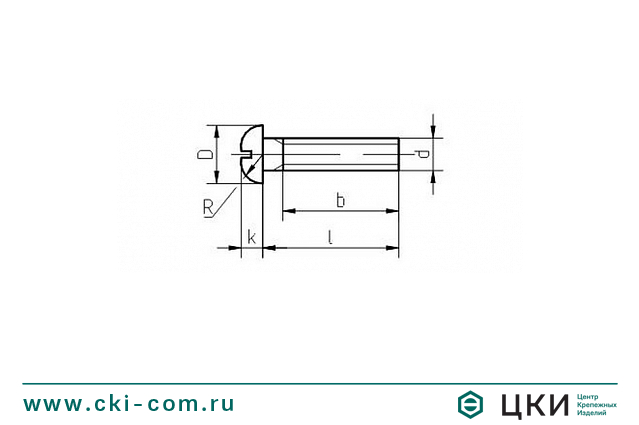

Винт с полукруглой головкой ГОСТ 17473-80 чертеж

Материал / покрытие

  • Сталь / Гальваническое цинкование

Описание

Винты с полукруглой головкой используются в разных областях машино- и приборостроения. Аналогами ГОСТ 17473-80 являются DIN 85 и DIN 7985.



Основные отличия:

  • Диапазон размеров винтов по ГОСТ 17473-80 шире, чем по DIN 7985.
  • Головки винтов по DIN 7985 имеют только крестообразный шлиц, а по ГОСТ 17473-80 - прямой и крестообразный.
  • Головки винтов по ГОСТ 17473-80 имеют полукруглую форму, тогда как в DIN 7985 головка от плоскости опоры имеет слегка конусообразную форму с полукругом.
  • Винты по DIN 7985 выпускаются только по классу точности А, а по ГОСТ 17473-80 - А и В.
  • Аналогичные винты в DIN 7985 имеют больший диаметр головки, чем в ГОСТ 17473-80.



Таблица сравнения стандарта ГОСТ 17473-80, DIN 85 и DIN 7985

Стандарт

Наименование

Примечание

DIN 85 (EN ISO 1580)

Винт с цилиндрической головкой с прямым шлицем и закругленным торцом

Существует различия в параметрах изделия. По форме шлица DIN 85 (EN ISO 1580) соответствует ГОСТ 17473-80 (исполнение 1).

DIN 7985 (EN ISO 7045)

Винт с цилиндрической головкой с крестообразным шлицем и закругленным торцом

Существует различия в параметрах изделия. По форме шлица DIN 7985 (EN ISO 7045) соответствует ГОСТ 17473-80 (исполнение 2).



Параметр DIN 7985 ГОСТ 17473-80
d - номинальный диаметр резьбы, мм от 1.5 до 10 от 1 до 20
P - шаг резьбы, мм от 0.35 до 1.5 крупный - от 0,25 до 2,5
мелкий - от 1 до 1,5 (для d=8-20)
b - длина резьбы, мм от 15 до 40 от 8 до 70
d1 - диаметр головки, мм от 3,2 до 20 от 2 до 30
k - высота головки, мм от 1,3 до 7,5 от 0,7 до 14
l - длина, мм от 2 до 60 от 2 до 120
Класс точности А А и В
Тип шлица под отвертку крестообразный PH или PZ прямой или крестообразный


Типоразмерная таблица: винт с полукруглой головкой класса точности B ГОСТ 17473-80

L/d М3 М4 М5 М6 М8 М10
6 Х Х
8 Х Х Х
9 Х Х Х
10 Х Х Х Х
11 Х Х Х Х
12 Х Х Х Х
13 Х Х Х Х
14 Х Х Х Х
16 Х Х Х Х Х
18 Х Х Х Х Х
20 Х Х Х Х Х Х
22 Х Х Х Х Х Х
25 Х Х Х Х Х Х
28 Х Х Х Х Х Х
30 Х Х Х Х Х Х
32   Х Х Х Х Х
35   Х Х Х Х Х
38   Х Х Х Х Х
40   Х Х Х Х Х
42     Х Х Х Х
45     Х Х Х Х
48     Х Х Х Х
50     Х Х Х Х
55       Х Х Х
60       Х Х Х
65         Х Х
70         Х Х
