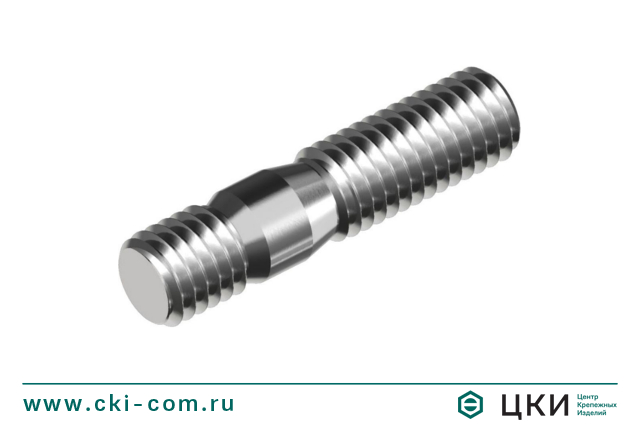

Шпилька DIN 939

Аналог ГОСТ 22034-76 / ГОСТ 22035-76
  • Материал: сталь, нержавеющая сталь.
  • Применение: служит для ввинчивания в основную деталь из стали.
  • Особенности: двухсторонняя шпилька с зоной зацепления 1.25d, класс прочности - 5.6, 5.8, 8.8, 10.9.
Размеры
Удобная оплата. По счету или банковской картой
Доставка. По всей территории России
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ
Фильтры
Шпилька DIN 939 - это специальный высококачественный крепежный элемент в виде металлического стержня с одним укороченным ввинчиваемым концом, длина которого составляет примерно 1.25 диаметра резьбы, предназначенным для фиксации в резьбовом отверстии детали, и гаечным концом для установки гайки. Конструкция обеспечивает высокую устойчивость к вибрациям и динамическим нагрузкам.

Применение: используется в машиностроении, приборостроении, строительстве и судостроении для создания надежных фланцевых соединений и фиксации каркасов тяжелого оборудования, где требуется высокая устойчивость крепежа к нагрузкам на срез, растяжение и воздействию агрессивных сред.

Особенности:
  • Шпилька оснащена стандартной метрической резьбой, гарантирующей прочность и долговечность фиксации элементов.
  • Ввинчиваемый конец 1,25d (где "d" - диаметр шпильки) позволяет легко центрировать шпильку в отверстии. Такая геометрия минимизирует риск повреждения витков при установке, что критически важно при работе в ограниченном пространстве.
  • Ввинчиваемый конец может служить направляющей при сборке сложных узлов — это упрощает позиционирование деталей
  • Шпилька незаменима в узлах с двусторонней затяжкой. Она активно применяется в машиностроительном секторе, при сборке станков, фиксации фланцев и выполнении анкерных креплений в строительстве.
  • Изделие имеет классы прочности 5.6, 5.8, 8.8, 10.9.
L/d M5 M6 M8 M10 M12 M14 M16 M20 M24 M27 M30
16 х









20 х х х х х
25 х х х х х х
30 х х х х х х х
35 х х х х х х х х
40 х х х х х х х х х
45 х х х х х х х х х
50 х х х х х х х х х
55
х х х х х х х
60
х х х х х х х х х
65
х х х х х х х х х
70
х х х х х х х х х х
75
х х х х х х х х х
80
х х х х х х х х х х
90
х х х х х х х х х х
100
х х х х х х х х х
110
х х х х х х х х
120
х х х х х х х х
130
х х х х х х х
140
х х х х х х х
150
х х х х х
160
х х х х х х
180
х х х х х v х
200
х х х х х
220
х х х х




Диаметр резьбы d M5 M6 M8 M10 M12 M14 M16 М20 М24 М27 М30
Длина резьбы ввинчиваемого конца шпильки b1 6.5 7.5 10 12 15 18 20 25 30 35 38
Размер сгона резьбы x1 2 2.5 3.2 3.8 4.3 5 5 6.3 7.5 7.5 9
Размер сгона резьбы x2 1 1.25 1.6 1.9 2.2 2.5 2.5 3.2 3.8 3.8 4.5
Длина резьбы гаечного конца шпильки b2 (для l≤125) 16 18 22 26 30 34 38 46 54 60 66
Длина резьбы гаечного конца шпильки b2 (для l≤200) 22 24 28 32 36 40 44 53 60 66 72
Длина резьбы гаечного конца шпильки b2 (для l>200) - - - 45 49 53 57 65 73 79 85
Шпилька DIN 939 чертеж.jpg
