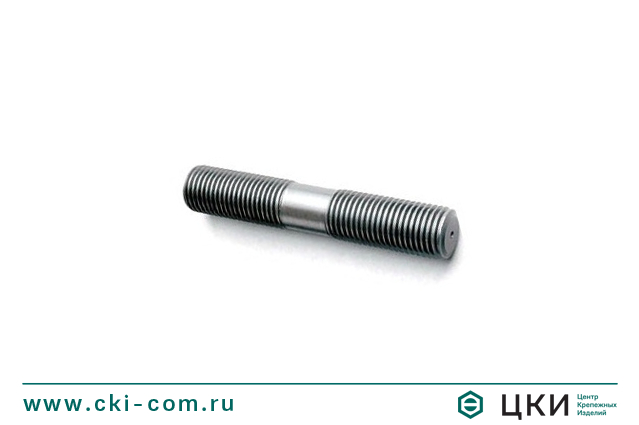

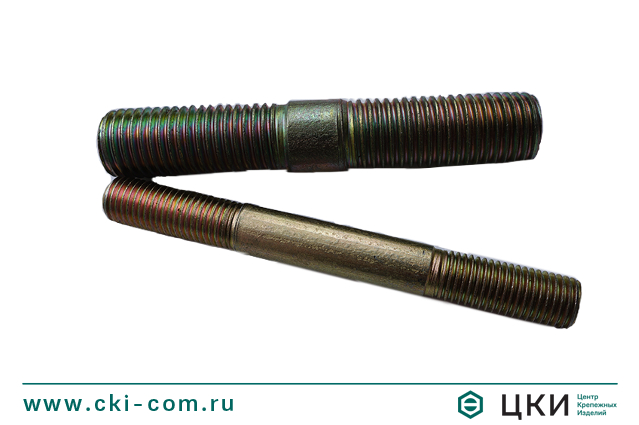

Шпилька для деталей с гладкими отверстиями ГОСТ 22042-76

Шпильки

Шпилька для деталей с гладкими отверстиями ГОСТ 22042-76 (аналог ГОСТ 22043-76)

Заказать товар
Версия для печати

Размерная таблица: шпилька для деталей с гладкими отверстиями ГОСТ 22042-76



Параметры шпильки

Номинальный диаметр резьбы d

М2

М2,5

М3

М4

М5

М6

М8

М10

М12

M14

M16

М18

М20

М22

М24

М27

М30

М36

М42

М48

Шаг резьбы, P

крупный

0,4

0,45

0,5

0,7

0,8

1

1,25

1,5

1,75

2

2

2,5

2,5

2,5

3

3

3,5

4

4,5

5

мелкий

- - - - - -

1

1,25

1,5

1,5

1,5

1,5

1,5

1,5

2

2

2

3

3

3

d1

2

2.5

3

4

5

6

8

10

12

14

16

18

20

22

24

27

30

36

42

48

Длина резьбовой части*, b2

L≤125

10

11

12

14

16

18

22

26

30

34

38

42

46

50

- - - - - -

125≤L<200

- - 18 20 22 24 28 32 36 40 44 48 52 56 60 66 72 84 - -
L>200 - -

31

33

35

37

41

45

49

53

57

61

65

69

73

79

85

97

109

121

Длина шпильки, l

миним.

25

28

30

35

40

45

55

65

75

90

95

100

110

120

130

150

170

190

240

260

максим.

40

50

300

300

300

300

300

300

360

360

500

500

500

500

500

500

500

500

500

500

* Cтандартом допускается длина резьбовой части (b2) по всей длине шпильки при заказе продукции с длиной (l) меньше указанной в настоящей таблице.

Все параметры в таблице указаны в мм.

Шпилька для деталей с гладкими отверстиями ГОСТ 22042-76 (чертеж)

Материал / покрытие

  • Сталь / Гальваническое цинкование

Описание

Резьбовая шпилька ГОСТ 22042-76 предназначена для деталей с гладкими отверстиями. Класс точности В. Изделие представляет собой металлический стержень с двумя одинаковыми по длине резьбовыми концами диаметром от 2 до 48 мм.



Исполнение 1 — диаметр стержня d1 равен диаметру резьбы.

Исполнение 2 — диаметр стержня d2 равен среднему диаметру резьбы.



Данные шпильки, как и другой фланцевый крепёж, изготавливают в основном из стали марки 35 либо по специальным условиям заказчика. Покрытием всегда выступает цинк, нанесенный гальваническим способом.
