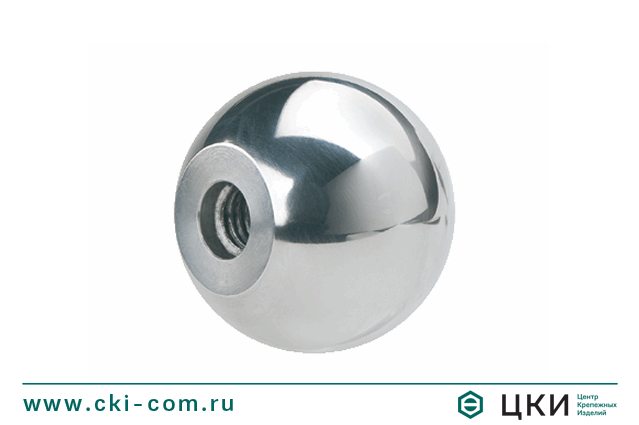

Ручка шаровая DIN 319
Ручка шаровая DIN 319
Ручка шаровая DIN 319
Тип C - пластиковая без металлической резьбовой втулки; Тип E - со стальной оцинкованной / латунной резьбовой втулкой.
-
Удобная оплата. По счету или банковской картой
-
Доставка по всей территории России
-
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ
Размерная таблица: ручка шаровая DIN 319
Диаметр | d1 | d6 | t3 | h | t1 | t2 |
М4 | 16 | 8 | 6 | 15 | 6 | 1,2 |
М5 | 20 | 12 | 7,5 | 18 | 7,5 | 1,6 |
М6 | 25 | 15 | 9 | 22,5 | 9 | 2 |
М8 | 32 | 18 | 12 | 29 | 12 | 2,5 |
М10 | 40 | 22 | 15 | 37 | 15 | 3 |
М12 | 50 | 28 | 18 | 46 | 18 | 3 |

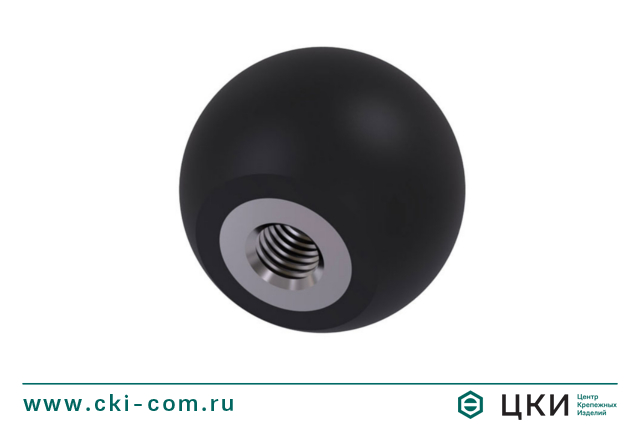

Шаровая ручка DIN 319 представляет собой пластмассовый шар с внутренним отверстием. Такое отверстие может быть со стальной или латунной резьбовой вставкой или без неё. Материал - дюропласт (термоактивный пластик) на основе фенола. Изделия из дюропласта высокоустойчивы к механическим повреждениям, а так же со временем не теряют форму и цвет.
Применение
Используется для рукояток и рычагов управления приборов, рубильников, коробок передач автомобилей, пультов управления крана, щитков и шкафов электрооборудования, чтобы сделать ручное управление подвижными стержнями удобным.
Другие названия
Шар с резьбой, ручка-кнопка.
Варианты исполнения
- DIN 319 C - без металлической резьбовой втулки.
Для монтажа такой детали необходимо воспользоваться лёгким пластмассовым или резиновым молотком и несильными ударами прочно насадить шар на стержень.
- DIN 319 E - со стальной оцинкованной резьбовой втулкой.
Для изготовления такой вставки используется углеродистая сталь с применением цинкового покрытия. Такое покрытие позволяет использовать деталь в условиях повышенной влажности или в агрессивной среде.
