Ручка звездообразная DIN 6336
Ручка звездообразная DIN 6336
Заказать товарТип D - со сквозным резьбовым отверстием; Тип К - с глухим резьбовым отверстием
Заказать товар
Размерная таблица: ручка звездообразная DIN 6336

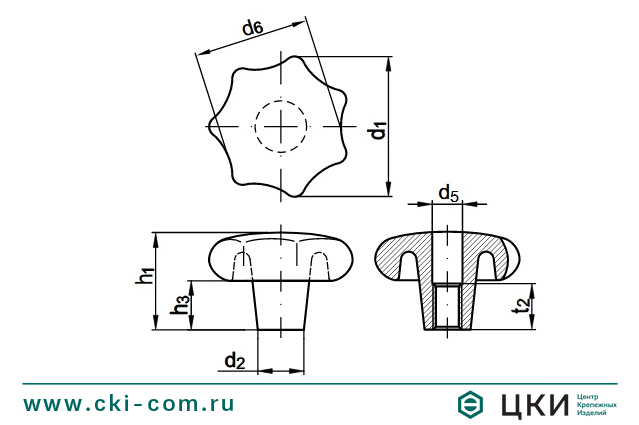

Тип D
| Параметры | М 6 | М 8 | М 8* | М 10 | М 10* | М 12 | М 16 | М 20 |
| d1 | 32 | 40 | 50 | 50 | 63 | 63 | 80 | 80 |
| d2 | 12 | 14 | 18 | 18 | 20 | 20 | 25 | 25 |
| d5 | 6,4 | 8,4 | 8,4 | 10,5 | 10,5 | 13 | 13 | 17 |
| d6 | 26 | 34 | 42 | 42 | 52 | 52 | 64 | 64 |
| h1 | 21 | 26 | 32 | 34 | 40 | 42 | 50 | 52 |
| h3 | 10 | 13 | 18 | 17 | 20 | 21 | 25 | 25 |
| t2 | 10 | 13 | 16 | 16 | 20 | 20 | 20 | 20 |
* - не стандартизированная, примерная величина

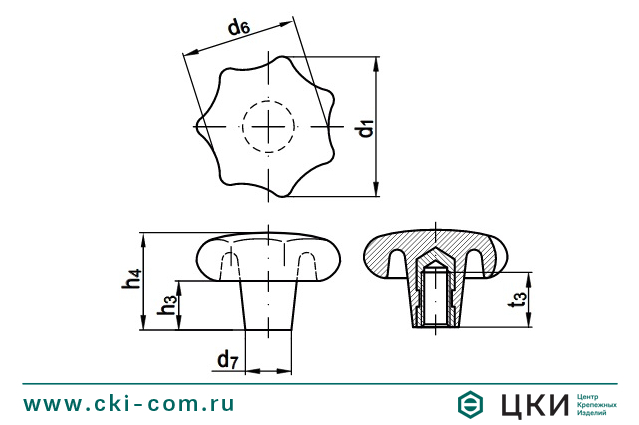

Тип К
| Параметры | М 4 | М 5 | М 6 | М 6* | М 8 | М 8* | М 10 | М 10* | М 12 | М 12* | М 16 |
| d1 | 20 | 25 | 32 | 40 | 40 | 50 | 50 | 63 | 63 | 80 | 80 |
| d6 | 16 | 20 | 26 | 34 | 34 | 42 | 42 | 52 | 52 | 64 | 64 |
| d7 | 10 | 12 | 14 | 18 | 18 | 21 | 22 | 26 | 26 | 36 | 35 |
| h3 | 7 | 8 | 10 | 13 | 13 | 17 | 17 | 21 | 21 | 25 | 25 |
| h4 | 13 | 16 | 20 | 25 | 25 | 32 | 32 | 40 | 40 | 48 | 50 |
| t3 min | 6,5 | 9,5 | 12 | 16 | 14 | 18 | 18 | 25 | 22 | 27 | 30 |
* - не стандартизированная, примерная величина
Описание

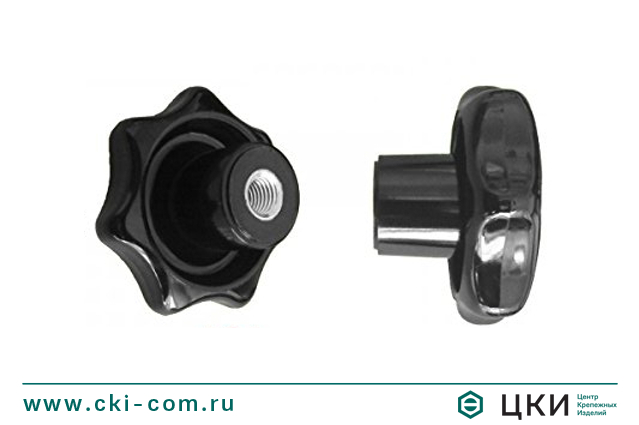

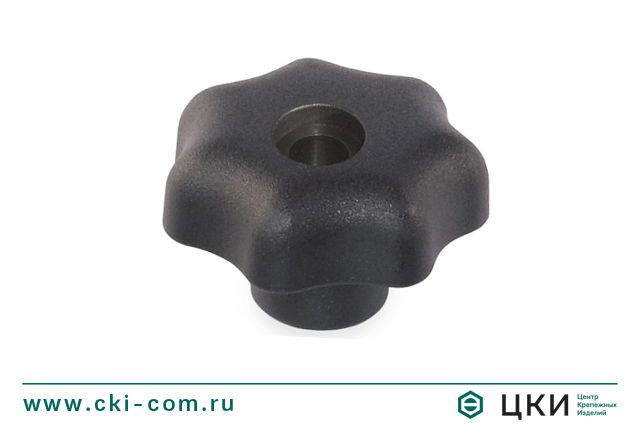

Ручка звездообразная DIN 6336 имеет несколько вариаций.
- Тип D - со сквозным резьбовым отверстием.
- Тип K - с глухим резьбовым отверстием.
Выпускается из черного пластика со стальной оцинкованной резьбовой вставкой или из ковкого чугуна.
Дополнительное название
Барашковая поворотная ручка, лепестковая ручка.
