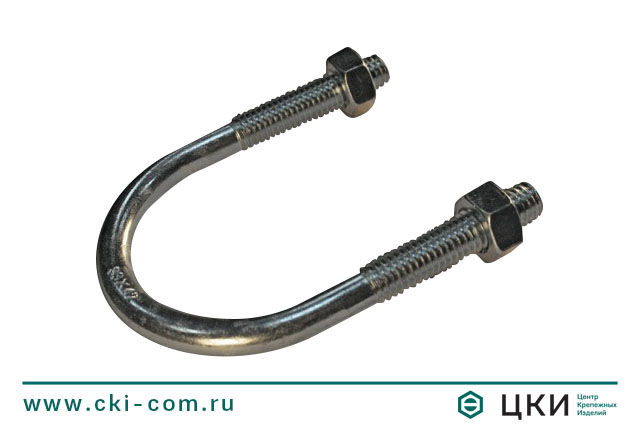

Хомут ETR U-образный для крепления труб

Хомут ETR U-образный для крепления труб

`

Хомут ETR U-образный для крепления труб

болт U-образный

Соберем заказ вместо вас
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Размерная таблица хомута ETR

Обозначение Наружный диаметр трубы D Диаметр трубы (ДУ) d B L1 L2
ETR 8х13 8...13 1/4" М6 20 30 18
ETR 12х17 12...17 3/8" М6 24 35 18
ETR 15х21 15...21 1/2" М6 28 40 22
ETR 20х27 20...27 3/4" М8 36 50 30
ETR 26х34 26...34 1" М8 43 55 30
ETR 33х42 33...42 1 1/4" М8 51 68 35
ETR 40х49 40...49 1 1/2" М8 58 70 35
ETR 50х60 50...60 2" М8 69 80 35
ETR 60х70 60...70 2 1/4" М10 82 100 38
ETR 66х76 66...76 2 1/2" М10 88 110 45
ETR 70х82 70...82 2 3/4" М10 94 115 45
ETR 80х90 80...90 3" М10 102 115 45
ETR 90х102 90...102 3 1/2" М12 116 145 50
ETR 100х108 100...108   М12 112 150 50
ETR 102х114 102...114 4" М12 128 156 55
ETR 121х127 121...127   М12 141 170 55
ETR 126х133 126...133   М12 147 180 65
ETR 131х140 131...140 5" М14 156 185 65
ETR 143х153 143...153   М14 169 193 65
ETR 150х159 150...159 5 1/2" М14 175 200 65
ETR 168 168 6" М14 184 210 65
ETR 193.7 193.7   М14 209 232 65
ETR 219 219 8" М14 236 270 65

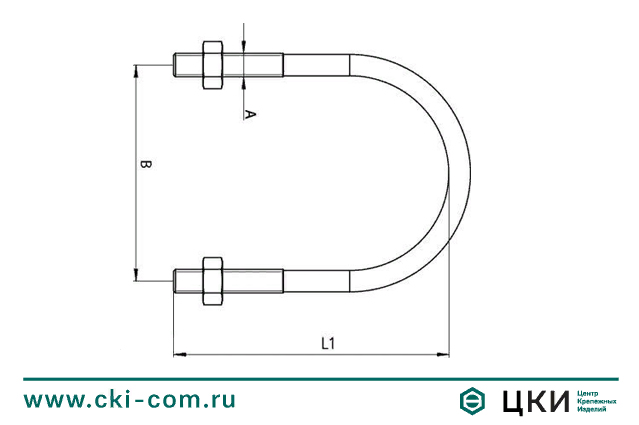

Хомут ETR U-образный для крепления труб чертеж ЦКИ


Производитель:

Fisher (Германия)

Материал: Сталь с минимальным пределом прочности на растяжение 360 Н/мм2


Применение: U-образная скоба используется для монтажа кабелей, прутов, круглых балок и водопроводных, канализационных, газопроводных, отопительных труб из стали или чугуна. Допускается крепление в горизонтальной и вертикальной плоскостях. Благодаря наличию защитного цинкового покрытия, изделие может применяться как в помещениях, так и на улице.


Допущен для использования с материалами: Пластик, сталь, металл, полипропилен.



Преимущества:

  • Крепежный элемент позволяет регулировать расположение стыкуемых трубопроводов и других круглых элементов.
  • Благодаря цинковому покрытию, U-образная скоба обладает высокой долговечностью без потери своих свойств. Так же за счет этого на поверхности детали не образуется коррозия.
  • Крепеж позволяет надежно зафиксировать изделия круглого сечения при сильном ветре или вибрации.
  • Скоба U-образной формы применяется для крепления как на гражданских, так и на промышленных объектах.

Функционирование:
  • Монтажная U-образная скоба способствует быстрому монтажу инженерных коммуникаций и других изделий.
  • Площадь соприкосновения между монтажной скобой и закрепляемой деталью - минимальна.
  • Затяжные болты монтажной U-образной скобы не контактируют с трубопроводом или другим фиксируемым изделием.
  • Рекомендуется применять крепежный элемент на стыках труб.
