Хомут FRS Plus

Хомуты

Хомут FRS Plus

Заказать товар

Производитель: Fisher (Германия)

Версия для печати

для монтажа трубопроводов; двухэлементный со звукоизолирующей резиной EPDM

Заказать товар

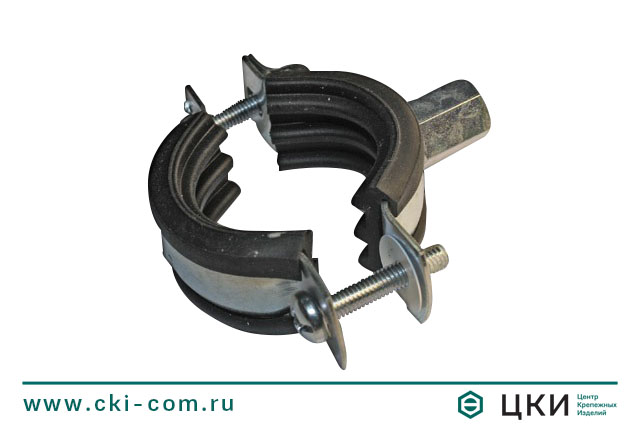

Хомут FRS Plus

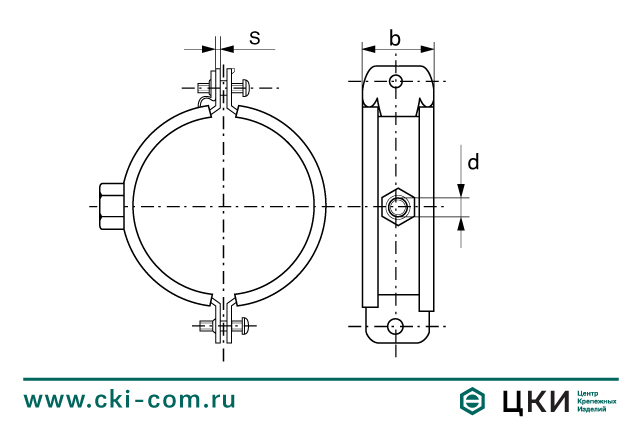

Хомут FRS Plus чертёж
Хомут FRS Plus
Хомут FRS Plus чертёж

Размерная таблица хомута FRS Plus

Обозначение Наружный диаметр трубы Диаметр трубы (ДУ) d b s
12-15 12...15 1/4" М8/М10 20 1.25
15-19 15...19 3/8" М8/М10 20 1.25
20-24 20...24 1/2" М8/М10 20 1.25
25-30 25...30 3/4" М8/М10 20 1.25
32-37 32...37 1" М8/М10 20 1.25
40-45 40...45 1 1/4" М8/М10 20 1.5
48-53 48...53 1 1/2" М8/М10 20 1.5
54-58 54...58   М8/М10 20 1.5
59-63 59...63 2" М8/М10 25 2.0
62-64 62...64   М8/М10 25 2.0
68-73 68...73   М8/М10 25 2.0
74-78 74...78 2 1/2" М8/М10 25 2.0
80-86 80...86   М8/М10 25 2.0
89-92 89...92 3" М8/М10 25 2.0
95-103 95...103   М8/М10 25 2.0
108-116 108...116 4" М8/М10 25 2.0
121-127 121...127   М8/М10 25 2.5
133-141 133...141 5" М8/М10 25 2.5
159-162 159...162   М8/М10 25 2.5
165-168 165...168 6" М8/М10 25 2.5

Хомут FRS Plus чертёж

Материал / покрытие

  • хомут: Сталь / Гальваническое цинкование

    прокладка: Атмосферостойкая резина EPDM

Описание

Производитель:

Fisher (Германия)
