Скоба металлическая однолапковая

Хомуты

Скоба металлическая однолапковая

Заказать товар
Версия для печати

для прокладки металорукавов и труб

Заказать товар

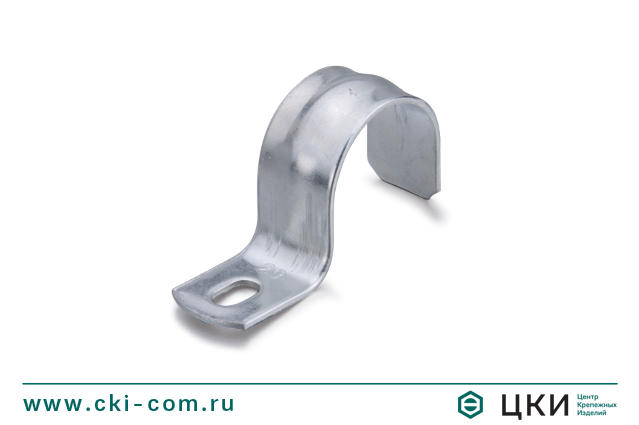

Скоба металлическая однолапковая

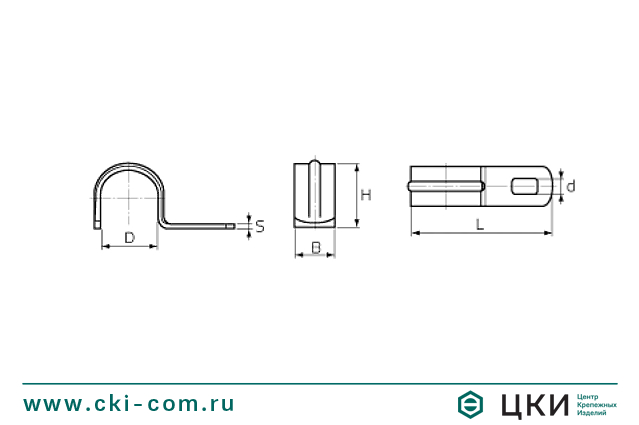

Скоба металлическая однолапковая (чертеж)
Скоба металлическая однолапковая
Скоба металлическая однолапковая (чертеж)

Размерная таблица: скоба металлическая однолапковая

Размеры, мм Диаметр кабеля, мм
D L B H d S
9,2 23 10 7,5 4 0,8 8-9
11,2 25 10 9,5 4 0,8 10-11
13,2 28 12 11,5 5 1,0 12-13
15,2 32 12 13,5 5 1,0 14-15
17,2 33 12 15,5 5 1,0 16-17
20,2 37 12 18,5 5 1,2 19-20
22,2 40 12 20,5 5 1,2 21-22
26,2 46 14 24,5 6 1,2 25-26
32,5 52 16 30,5 6 1,5 31-32
40,5 61 16 37,5 6 1,5 38-40
50,5 72 16 47,5 6 2,0 48-50
63,5 82 16 59,5 6 2,0 60-63

Скоба металлическая однолапковая (чертеж)

Материал / покрытие

  • Сталь / Гальваническое цинкование

Описание

Однолапковая скоба широко применяется для прокладки металлорукавов, стальных и полимерных труб. Ребро жесткости, проходящее по арочному изгибу скобы, существенно увеличивает допустимые нагрузки, а пазы под крепежный винт продольной конфигурации позволяет смещать скобу без полного демонтажа. Изготовлена из оцинкованной стали.
