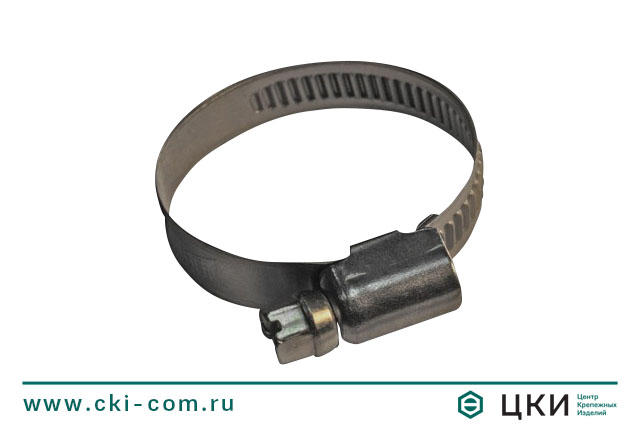

Хомут винтовой

Хомуты

Размерная таблица хомута винтового

Обозначение Для труб диаметром D ~C s
D 6-11 6...11 9 11.5 0.6
D 8-12 8...12 9 11.5 0.6
D 10-16 10...16 9 11.5 0.6
D 11-19 11...19 9 11.5 0.6
D 12-20 12...20 9 11.5 0.6
D 16-25 16...25 9 11.5 0.6
D 20-32 20...32 9 11.5 0.6
D 25-40 25...40 9 11.5 0.6
D 30-45 30...45 9 11.5 0.6
D 32-50 32...50 9 11.5 0.6
D 40-60 40...60 9 11.5 0.6
D 50-70 50...70 9 11.5 0.6
D 60-80 60...80 9 11.5 0.6
D 70-90 70...90 9,12 11.5 0.6
D 80-100 80...100 12 11.5 0.6
D 90-110 90...110 9,12 11.5 0.6
D 100-120 100...120 12 14.5 0.7
D 110-130 110...130 12 14.5 0.7
D 120-140 120...140 9,12 14.5 0.7
D 130-150 130...150 12 14.5 0.7
D 140-160 140...160 12 14.5 0.7
D 150-170 150...170 12 14.5 0.7
D 160-180 160...180 12 14.5 0.7
D 170-190 170...190 9,12 14.5 0.7
D 180-200 180...200 12 14.5 0.7
D 190-210 190...210 12 14.5 0.7
D 200-220 200...220 9,12 14.5 0.7
D 210-230 210...230 9,12 14.5 0.7
D 220-240 220...240 12 14.5 0.7
D 230-250 230...250 9,12 14.5 0.7
D 240-260 240...260 12 14.5 0.7
D 260-280 260...280 9,12 14.5 0.7
D 280-300 280...300 9,12 14.5 0.7
D 300-320 300...320 12 14.5 0.7
D 310-330 310...330 12 14.5 0.7

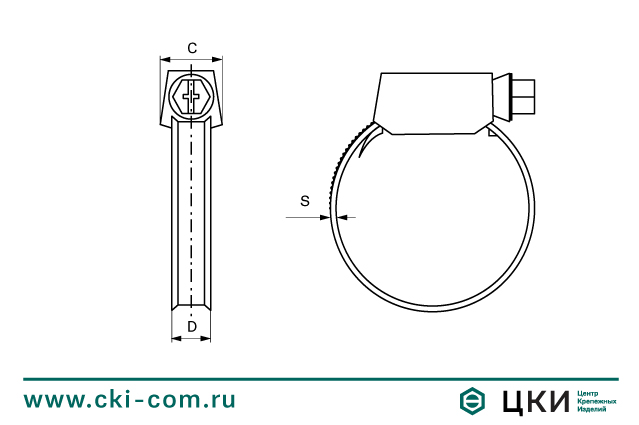

Хомут винтовой с червячным замком чертёж

Материал / покрытие

  • W1 (Сталь / Гальваническое цинкование)
  • W2 (Лента и замок: Нержавеющая сталь;

    Винт: Сталь / Гальваническое цинкование)
