Хомут винтовой перфорированный W1

Хомуты

Хомут винтовой перфорированный W1

Заказать товар

Производитель: TORK

Версия для печати

Хомут винтовой, хомут перфорированный, хомут ленточный шланговый, хомут червячный Tork шириной 8.5-10 мм в соответствии со стандартами DIN 3017 и TS 12091.

Заказать товар

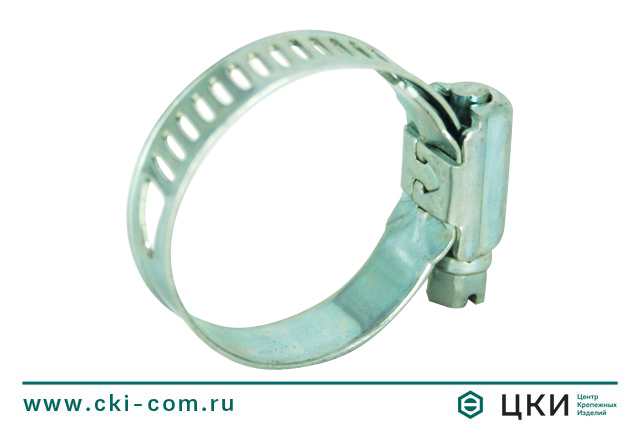

Хомут винтовой перфорированный W1

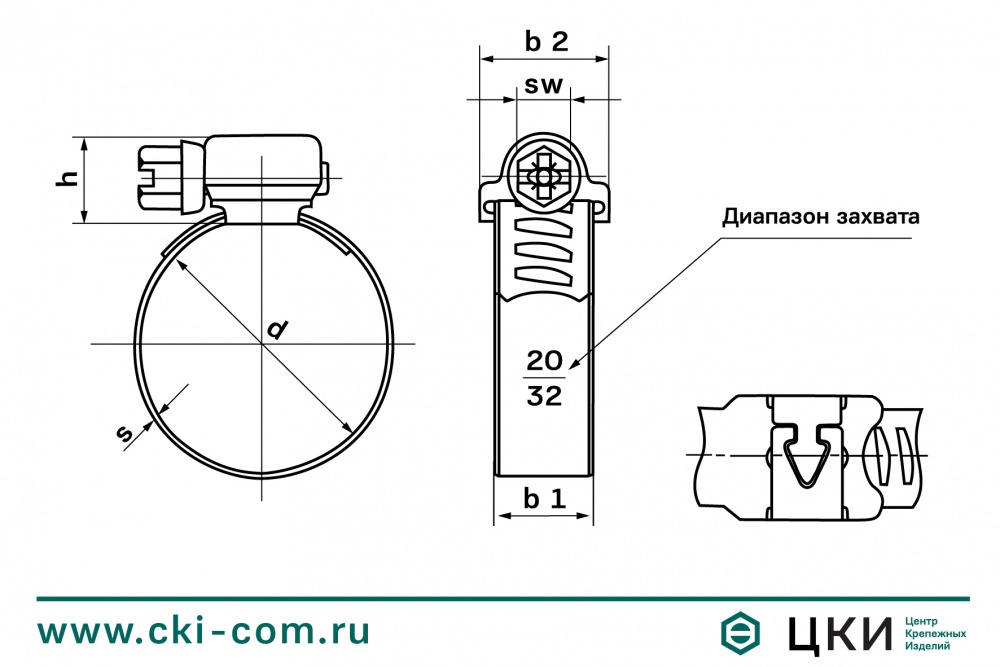

Хомут винтовой перфорированный W1(чертеж)
Хомут винтовой перфорированный W1
Хомут винтовой перфорированный W1(чертеж)

Размерная таблица: хомут винтовой перфорированный W1



Диаметр (мм)

Диаметр (дюймы)

Ширина ленты b1

Толщина ленты s

Накладка

Момент затяжки

b2 max

h max

min Hм

max(расч.) Нм

8-12

5/16"-1/2"

8.50

0.60

11.20

10.10

2.5

5.5

10-16

3/8"- 5/8"

8.50

0.60

11.20

10.10

2.5

5.5

12-20

1/2"- 3/4"

8.50

0.70

11.20

10.10

4

6

13-19

1/2"- 3/4"

8.50

0.70

11.20

10.10

4

6

16-25

5/8"- 1"

8.50

0.70

11.20

10.10

4

6

19-26

3/4"- 1.1/3"

10

0.80

13.00

11.25

5

8.5

20-32

3/4"- 1.1/4"

10

0.80

13.00

11.25

5

8.5

23-35

8/9"- 1.1/4"

10

0.80

13.00

11.25

5

8.5

25-40

1"- 1.5/8"

10

0.80

13.00

11.25

5

8.5

28-48

1.3/32"- 1

10

0.90

13.00

11.25

5

9.5

30-45

7/8"

10

0.90

13.00

11.25

5

9.5

32-50

1.1/6"- 1.3/4"

10

0.90

13.00

11.25

5

9.5

40-60

1.1/4"- 2"

10

0.90

13.00

11.25

5

9.5

44-64

1.5/8"- 2

10

0.90

13.00

11.25

5

9.5

50-70

3/8"

10

0.80

13.00

11.25

5

8.5

60-80

1.3/4"- 2

10

0.80

13.00

11.25

5

8.5

70-90

1/2"

10

0.80

13.00

11.25

5

8.5

80-100

2"- 2.3/4"

10

0.80

13.00

11.25

5

8.5

90-110

2.3/8"- 3

10

0.80

13.00

11.25

5

8.5

100-120

1/8"

10

0.80

13.00

11.25

5

8.5

110-130

2.3/4"- 3

10

0.80

13.00

11.25

5

8.5

120-140

1/2"

10

0.80

13.00

11.25

5

8

130-150

3.1/8"- 4

10

0.80

13.00

11.25

5

8

140-160

3.1/2"- 4

10

0.80

13.00

11.25

5

8

150-170

3/8"

10

0.80

13.00

11.25

5

8

160-180

4"- 4.3/4"

10

0.80

13.00

11.25

5

8

170-190

4.3/8"- 5

10

0.80

13.00

11.25

5

8

180-200

1/8"

10

0.80

13.00

11.25

5

8

190-210

4.3/4"- 5

10

0.80

13.00

11.25

5

8

200-220

1/2"

10

0.80

13.00

11.25

5

8

210-230

5.1/8"- 5

10

0.80

13.00

11.25

5

8

220-240

7/8"

10

0.80

13.00

11.25

5

7.5

230-250

5.1/2- 6

10

0.80

13.00

11.25

5

7.5

240-260

1/4"

10

0.80

13.00

11.25

5

7.5

250-270

5.7/8"- 6

10

0.80

13.00

11.25

5

7.5

Хомут винтовой перфорированный W1(чертеж)

Материал / покрытие

  • W1 (Сталь / Гальваническое цинкование)

Описание

Преимущества:

  • Для производства замка и ленты используются высококачественные низкоуглеродистая сталь DIN EN10130:1999 и холоднокатаная DIN1623 P2. Винт – DIN EN10263 Cq15
  • Ширина ленты для большинства типоразмеров – 10мм. Толщина ленты для большинства типоразмеров 0,8-0,9 мм. Края ленты завальцованы, что исключает повреждения шлангов.
  • TORK имеет собственный патент на замок хомута, который выполнен в форме шипового соединения «ласточкин хвост», обеспечивающего высокую прочность сцепления. Данная конструкция позволяет выдерживать момент затяжки до 9,5 H/m
  • Глубина цинкового покрытия 8-10 мкм. TORK имеет дополнительное хромированное покрытие, что придаёт ему привлекательный «блестящий вид».
  • Коррозийная стойкость: до 144ч
  • Шлиц комбинированный типа Z (PLUS-MINUS Pz)
