Струбцина монтажная TKN

Кронштейны, шины, соединители

Струбцина монтажная TKN

Заказать товар

Производитель: BTS (Германия)

Версия для печати

Балочный зажим М8 и М10

Заказать товар

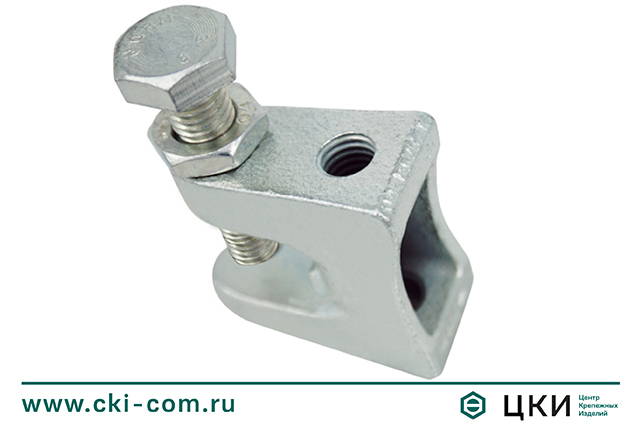

Струбцина TKN

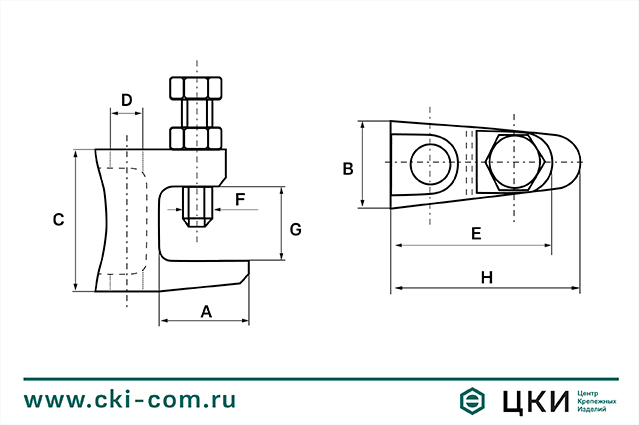

Струбцина TKN (чертёж)
Струбцина TKN
Струбцина TKN (чертёж)

Технические характеристики монтажной струбцины TKN

Тип A mm B mm C mm D mm E mm F mm G mm H mm Вес
(g)
Макс. разреш. статич. нагрузка (N) Рекомендуемый крутящий момент (Nm)
TKN 8 21 19 35 M 8 35 M 8 18 38 81 1200 7–9
TKN 10 23 21 42 M 10 41 M 10 20 44 143 2500 17–20

Струбцина TKN (чертёж)

Описание

Дополнительные наименования:

Балочный зажим



Производитель:

BTS (Германия)


Основные допуски согласно DIN EN ISO 8062-3 CT8, гальваническое цинковое покрытие согласно DIN EN ISO 4042.


Комплектация:

  • болт DIN 933 8.8 с засверленным концом по 45° (форма CP) согласно EN ISO 4753
  • гайка DIN 439


Применяется для:

  • систем пожаротушения;
  • отопления;
  • вентиляции и систем кондиционирования;
  • шумозащиты;
  • крепления трубопроводов и элементов канализации;
  • машиностроении;
  • металлоконструкциях.

Особенности:

  • Высокая несущая способность;
  • Простая и быстро выполняемая регулировка уровня;
  • Закрепление на стальной балке без сварки и сверления;
  • Предотвращается соскальзывание со стальной балки.

Преимущества:

  • Быстрый, надежный монтаж;
  • Не ослабляет несущую конструкцию;
  • Позволяет обойтись без дополнительных операций при монтаже: сверления, сварки и т.д.;
  • Соответствует техническим требованиям и нормативам.



Качество:
Струбцина монтажная TKN8 имеет сертификаты



Струбцина монтажная TKN10 имеет сертификаты

Примеры использования монтажных струбцин:
