Опора стропильная скользящая

Перфорированный крепеж

Опора стропильная скользящая

Заказать товар
Версия для печати

для стропил

Заказать товар

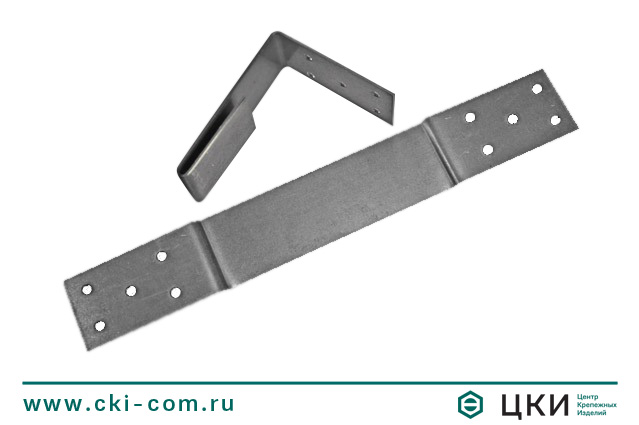

Опора стропильная скользящая

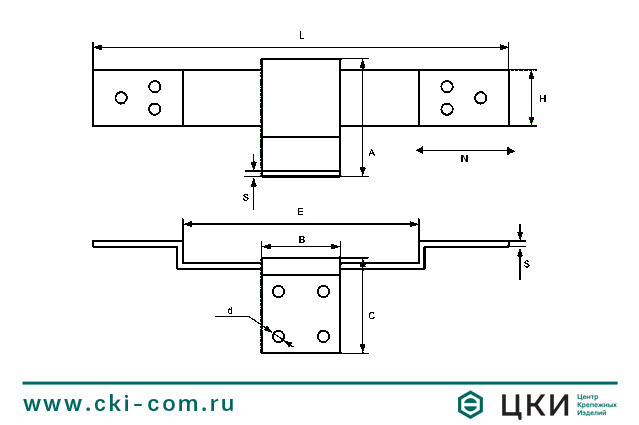

Опора стропильная скользящая чертёж
Опора стропильная скользящая
Опора стропильная скользящая чертёж

Размерная таблица: опора для деревянных стропил скользящая

Тип Размеры, мм
L, длина N, длина перфорированной части Е, ширина средней части для скольжения Н, ширина S, толщина металла
270х40 270 70 130 40 2
310х40 310 70 170 40 2
340х40 340 70 200 40 2
370х40 370 70 230 40 2
380х40 380 70 240 40 2
390х40 390 70 250 40 2



Уголок с петлей

Тип Размеры, мм
A, высота C, длина B, ширина
70х90х40 90 70 40

Опора стропильная скользящая чертёж

Описание

Скользящая опора для стропил состоит из двух элементов. Один представляет собой направляющую (планку), которая крепится на стропильном брусе. Второй — уголок с опорной площадкой, фиксируемый к верхнему венцу сруба либо мауэрлату. Уголок снабжен петлей, которая входит в зацеп с направляющей, но не препятствует ее смещению в определенных пределах.



Применение

Скользящая опора применяется при возведении кровельной конструкции на деревянных постройках. Изделие компенсирует сползание стропил при усадке рубленого фронтона в бревенчатом доме, что позволяет избежать деформации крыши.



стропильная опора
