Опора бруса (закрытая)
Размерная таблица: опора бруса закрытая
| Обозначение | 40х140, тип 1 | 45х90, тип 1 | 45х170, тип 1 | 50х90, тип 1 | 50х140, тип 2 | 60х160, тип 1 | 70х90, тип 1 | 75х100, тип 2 | 76х152, тип 1 | 80х140, тип 1 | 100х140, тип 2 | 100х140, тип 2 | 100х170, тип 1 | 100х200, тип 1 | 120х140, тип 1 | 140х140, тип 1 | 140х180, тип 1 | 140х150, тип 1 | 150х140, тип 1 | 150х150, тип 1 |
| В | 40 | 45 | 45 | 50 | 50 | 60 | 70 | 75 | 76 | 80 | 100 | 100 | 100 | 100 | 120 | 140 | 140 | 140 | 150 | 150 |
| H | 140 | 90 | 170 | 90 | 140 | 160 | 90 | 100 | 152 | 140 | 140 | 140 | 170 | 200 | 140 | 140 | 180 | 150 | 140 | 150 |
| F | 52 | 52 | 52 | 52 | 52 | 52 | 52 | 76 | 52 | 52 | 72 | 76 | 52 | 52 | 52 | 52 | 52 | 52 | 52 | 52 |
| S | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| D | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11-13 | 11 | 11 | 11 | 11-13 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 |
| d | 5,1 | 5,1 | 5,1 | 5,1 | 5,1 | 5,1 | 5,1 | 5 | 5,1 | 5,1 | 5,1 | 5 | 5,1 | 5,1 | 5,1 | 5,1 | 5,1 | 5,1 | 5,1 | 5,1 |

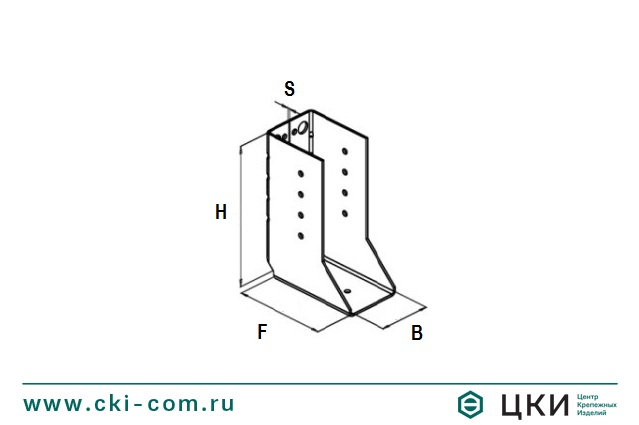

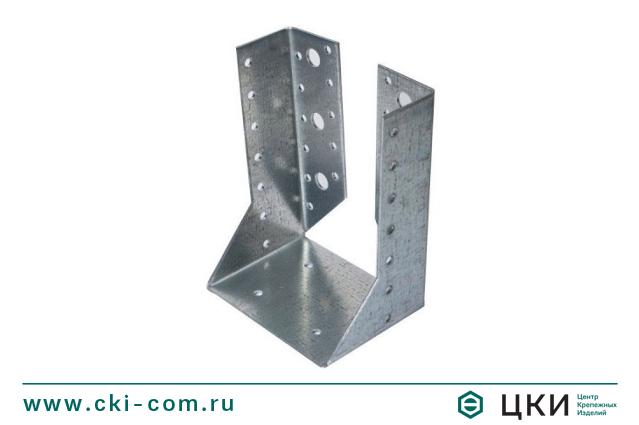

Тип 1

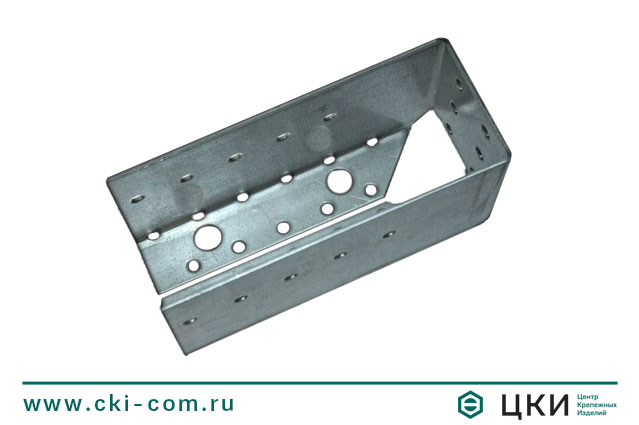

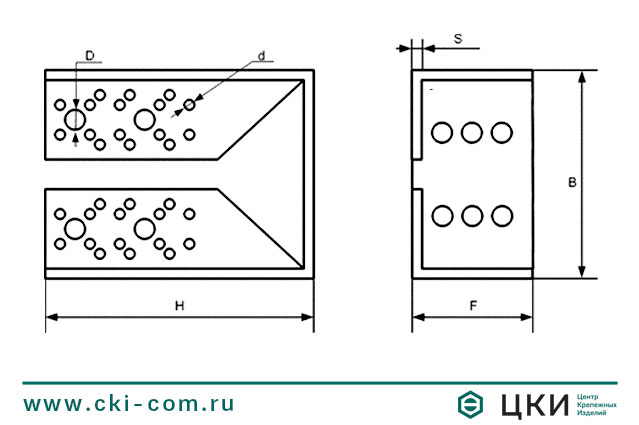

Тип 2
Описание
Опора бруса закрытая - перфорированное крепежное изделие, предназначенное для плотной фиксации деревянных деталей в горизонтальном положении. С помощью данной опоры несущая балка или брус крепится к бетонным, кирпичным или деревянным основаниям, а также каркасным элементам и вертикальным стойкам. Конструкция гарантирует надежное крепление к вертикальной основе с монтажом детали в необходимом положении.
Преимущества
- Толстая 2-миллиметровая сталь;
- Устойчивое антикоррозионное покрытие (горячий цинк);
- Разноразмерные отверстия под крепеж (5,1 и 11 мм);
-
Множество вариантов фиксации через имеющиеся отверстия.
