Пресс-маслёнка (~DIN 71412) прямая

Специальный крепёж

Пресс-маслёнка (~DIN 71412) прямая

Заказать товар
Версия для печати

Диаметр резьбы: М6, М8 и М10; G¼” и G½”

Заказать товар

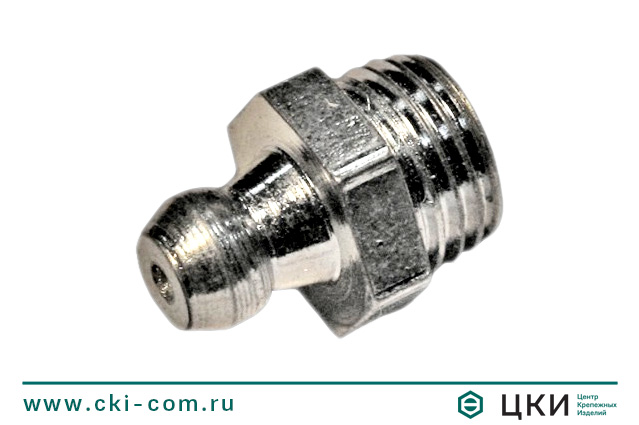

Пресс-маслёнка тавотница DIN 71412 прямая

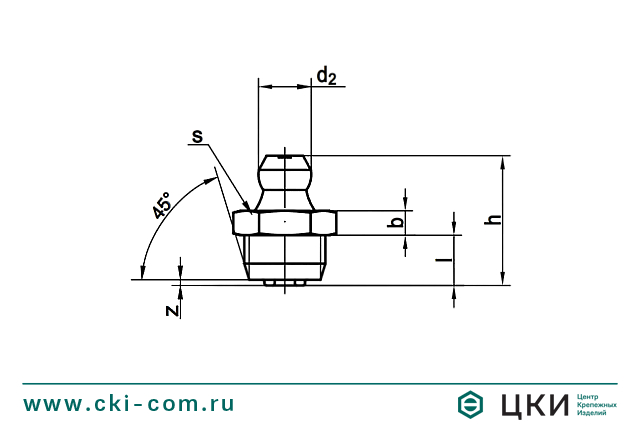

Пресс-маслёнка DIN 71412 прямая чертеж
Пресс-маслёнка тавотница DIN 71412 прямая
Пресс-маслёнка DIN 71412 прямая чертеж

Размерная таблица: пресс-маслёнка ~DIN 71412 прямая



  M6x1 M6x1 M8x1 M8x1 M10x1 AR 1/4
hmax 16 16 16 16 16 16
l 5,5 5,5 5,5 5,5 5,5 5,5
d2 6,5 6,5 6,5 6,5 6,5 6,5
b 3 3 3 3 3 3
s 7 9 11 11 14 14
zmax 0,7 0,7 0,7 0,7

0,7

0,7



Пресс-маслёнка DIN 71412 прямая чертеж

Описание

Пресс-масленка представляет собой одну из деталей механизма насоса. Это обратный клапан, который размещен в крышке подшипника. Пресс-масленка эффективно подает смазку на узлы без необходимости снимать крышку.



Особенности

Пресс-масленка ~DIN 71412 типа А является низкой с шестигранным приводом. Изделие имеет метрическую резьбу и прямую форму, то есть угол такой пресс-масленки составляет 180 градусов между резьбовым и заправочным концом. Такой элемент применяется в основном для подачи различной густой пластичной смазки.

Существует также пресс-масленка ~DIN 71412 прямая типа A-R. Особенностью изделия является дюймовая трубная резьба G. Применение этого изделия распространяется на густые смазки.



Дополнительное название

Тавотница

Типоразмерная таблица прямой пресс-маслёнки



Шаг

Резьба

резьбы/привод sw

АМ6

АМ8

АМ10

1 s=7

+



1 s=9



+



1 s=11



+
