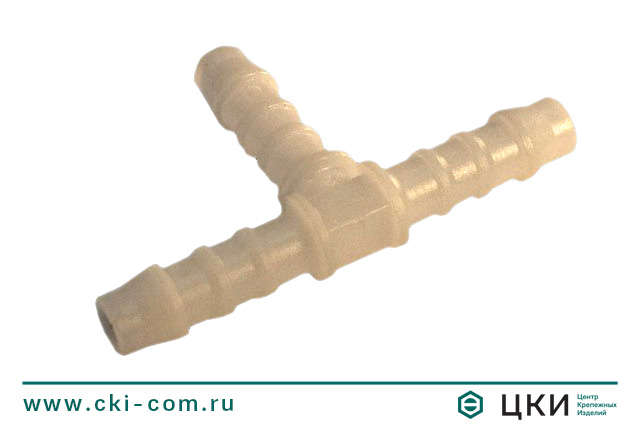

Соединитель TS

Специальный крепёж

Размерная таблица соединителя TS

Обозначение D d L1 L2
TS 3 3 2,5 25 12,5
TS 4 4 2,7 35 19,5
TS 5 5 3 42 22
TS 6 6 4 50 26
TS 7 7 5 50 26
TS 8 8 5,6 58 30
TS 10 10 7 62,5 33,5
TS 12 12 8,6 69 36
TS 13 13 8,6 68 38,5
TS 14 14 10 77,5 41,5
TS 15 15 11 79,5 43,5
TS 16 16 12 81 45
TS 19 19 15 85 45
TS 25 25 21 105 52,5

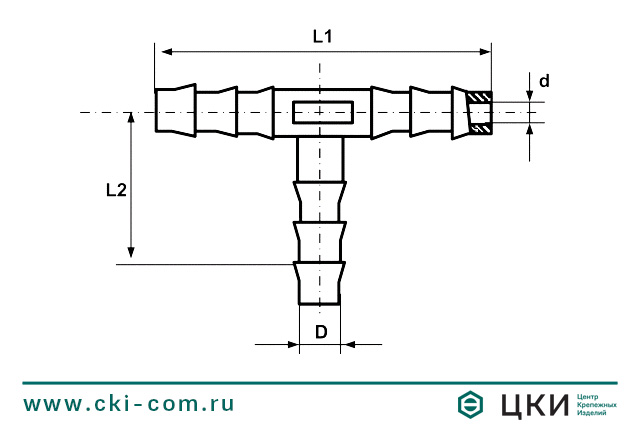

Соединитель TS чертеж

Описание

Типоразмерная таблица: соединитель TS



Фиксатор TS 3 4 5 6 7 8 10 12 13 14 15 16 19 25
х х х х х х х х х х х х х х
