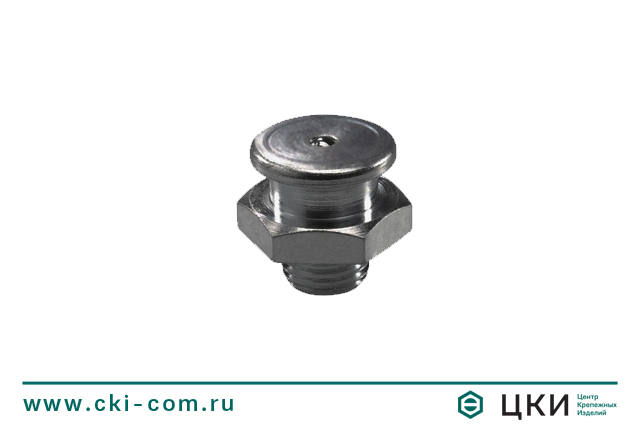

Пресс-маслёнка DIN 3404

Пресс-маслёнка DIN 3404

Отправить запрос
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Размерная таблица пресс-маслёнки DIN 3404



Размеры

м6*1

м6*1

м8*1

м8*1

м10*1

м10*1

м16*1,5

G 1/4

G 1/4

G 3/8

b

4,8

6,5

4,8

6,5

6,5

6,5

8,5

6,5

8,5

8,5

c

1,7

2,0

1,7

2,0

2,0

2,0

3,0

2,0

3,0

3,0

d2

7,2

12

7,2

12

12

12

18

12

18

18

d3

10

16

10

16

16

16

22

16

22

22

d4 min

1,5

1,5

2,5

2,5

2,9

2,9

5,0

2,9

5,0

5,0

h max

13

17

13,7

16,7

17,6

17,6

23,1

16

2

22

l

4,9

5,3

4,9

5,3

5,5

5,5

7,5

5,5

7,5

7,5

s

11

17

11

18

17

17

22

17

22

22

z max

0,6

0,8

0,6

0,8

1,0

1,0

1,5

1

1,5

1,5

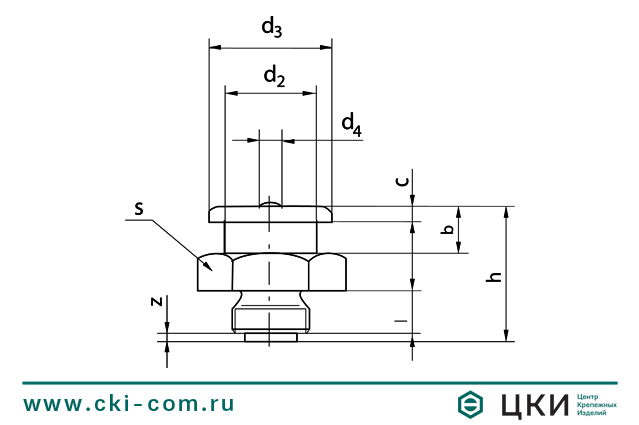

Пресс-масленка DIN 3404 чертёж ГК ЦКИ

Метрическая резьба, мелкий шаг:



Шаг резьбы/

Резьба

размер привода

м6

м8

м10

м16

1 s=11

+

+



1 s=17

+

+

+



1,5 s=22



+



Дюймовая трубная резьба G:

Резьба / размер привода

1/4 - 16 s=17

1/4 - 22 s=22

3/8 - 22 s=22

+

+

+



Дополнительное название:

Тавотница
