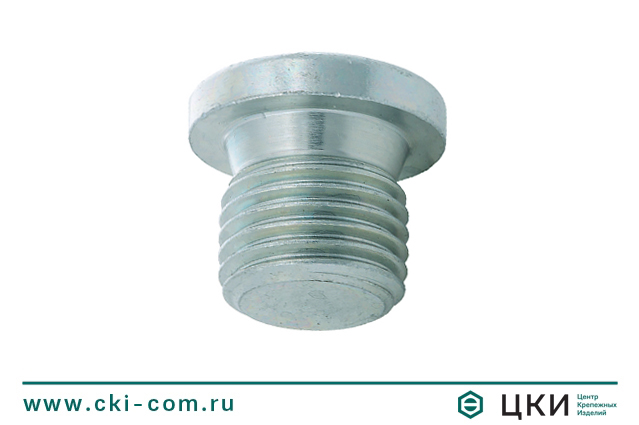

Пробка DIN 908 цилиндрическая

Пробка DIN 908 цилиндрическая

Пробка DIN 908 цилиндрическая

Отправить запрос

с буртом и шестигранным углублением под ключ, с метрической мелкой резьбой или трубной резьбой Витворта

Print Версия для печати Отправить запрос
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Размерная таблица цилиндрической пробки DIN 908 с метрической резьбой



Обозначение d х P d2 l s
М8х1 М8х1 14 11 5
М10х1 М10х1 14 11 5
М12х1,5 М12х1,5 17 15 6
М14х1,5 М14х1,5 19 15 6
М16х1,5 М16х1,5 21 15 8
М18х1,5 М18х1,5 23 16 8
М20х1,5 М20х1,5 25 18 10
М22х1,5 М22х1,5 27 18 10
М24х1,5 М24х1,5 29 18 12
М26х1,5 М26х1,5 31 20 12
М27х2 М27х2 32 20 12
М30х1,5 М30х1,5 36 20 17
М30х2 М30х2 36 20 17
М33х1,5 М33х1,5 39 20 17
М33х2 М33х2 39 21 17
М36х1,5 М36х1,5 42 21 19
М36х2 М36х2 42 21 19
М38х1,5 М38х1,5 44 21 19
М39х2 М39х2 46 21 19
М42х1,5 М42х1,5 49 21 22
М42х2 М42х2 49 21 22
М45х1,5 М45х1,5 52 21 22
М45х2 М45х2 52 21 22
М48х1,5 М48х1,5 53 21 24
М48х2 М48х2 55 21 24
М52х1,5 М52х1,5 60 21 24
М52х2 М52х2 60 21 24
М56х2 М56х2 64 25 32
М60х2 М60х2 68 25 32
М64х2 М64х2 72 25 32



Размерная таблица цилиндрической пробки DIN 908 с трубной резьбой Витворта



Обозначение d Число витков на дюйм d2 l s
G 1/8 G 1/8" 28 14 11 5
G 1/4 G 1/4" 19 18 15 6
G 3/8 G 3/8" 19 22 15 8
G 1/2 G 1/2" 14 26 18 10
G 3/4 G 3/4" 14 32 20 12
G 1 G 1" 11 39 21 17
G1¼ G 1¼" 11 49 21 22
G 1½ G 1½" 11 55 21 24
