Пробка коническая резьбовая DIN 909

Специальный крепёж

Пробка коническая резьбовая DIN 909

Заказать товар
Версия для печати

с шестигранной головкой

Заказать товар
Пробка резьбовая DIN 909

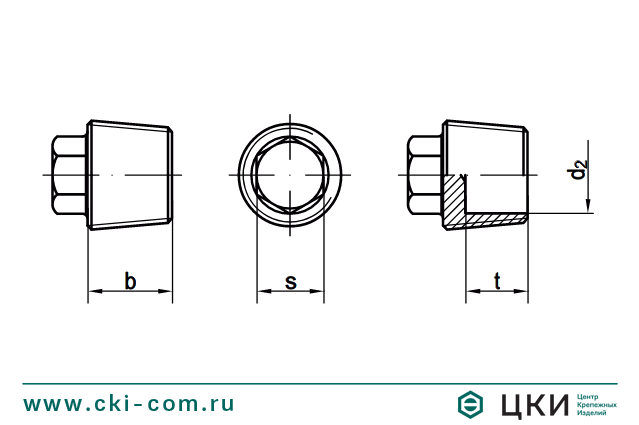

Пробка резьбовая DIN 909 чертёж
Пробка резьбовая DIN 909
Пробка резьбовая DIN 909 чертёж

Размерная таблица: пробка резьбовая DIN 909

Диаметр b d2 t s
М 10х1 8 - - 7
М 12х1,5 10 - - 7
М 14х1,5 10 - - 9
М 16х1,5 10 - - 10
М 18х1,5 10 - - 10
М 20х1,5 10 12 6 13
М 22х1,5 10 14 6 13
М 24х1,5 12 16 7 17
М 26х1,5 12 16 7 17
М 27х2 12 16 7 17
М 30х1,5 12 20 7 19
М 30х2 12 23 7 19
М 33х2 12 23 7 19
R 1/8 8 - - 7
R 1/4 10 - - 9
R 3/8 10 - - 10
R 1/2 10 12 6 13
R 3/4 12 16 7 17
R 1 12 23 7 19
R 1/4 18 32 13 24

Пробка резьбовая DIN 909 чертёж

Материал / покрытие

  • Сталь 5.8 / Без покрытия

Описание

Пробка резьбовая коническая с шестигранной головкой DIN 909 (заглушка). Препятствует вытеканию жидкости и газовых сред из технологических каналов.
