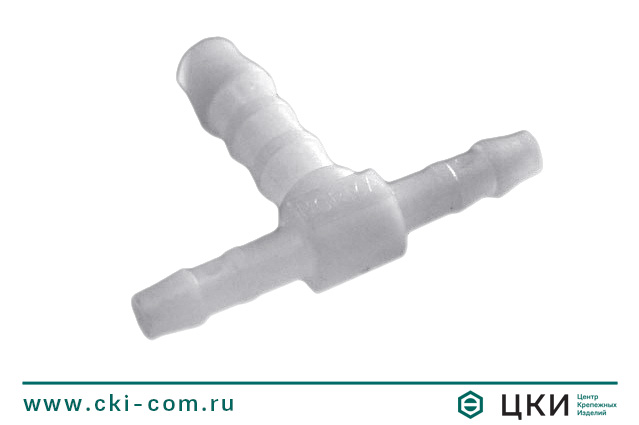

Соединитель TRS

Специальный крепёж

Размерная таблица соединителя TRS

Обозначение D1 d1 ~L1 D2 d2 ~L2
TRS 3-4-3 3 2,5 25 4 2,5 17,5
TRS 4-6-4 4 2,7 37 6 4 24
TRS 6-4-6 6 4 49 4 2,5 20,5
TRS 8-4-8 8 5,6 56 4 2,5 22
TRS 8-6-8 8 5,6 56 6 4 28
TRS 8-12-8 8 5,6 57 12 8,6 34
TRS 10-6-10 10 7 62 6 4 28
TRS 10-8-10 10 7 62 8 5,6 31
TRS 10-13-10 10 7 64 13 8,6 38
TRS 12-6-12 12 8,6 69 6 4 29
TRS 12-8-12 12 8,6 69 8 5,6 31
TRS 12-10-12 12 8,6 69 10 7 33
TRS 15-6-15 15 11 78 6 4 28
TRS 15-8-15 15 11 79 8 5,6 33
TRS 18-10-18 18 14 79 10 7 36
TRS 18-15-18 18 14 80 15 11 44

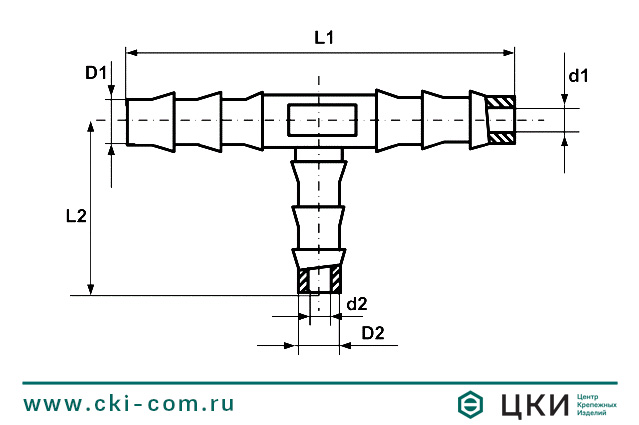

Соединитель TRS чертеж

Описание

Типоразмерная таблица: соединитель TRS



Соединитель TRS
3-4-3 х
4-6-4 х
6-4-6 х
8-4-6 х
8-6-8 х
8-12-8 х
10-6-10 х
10-8-10 х
10-13-10 х
12-6-12 х
12-8-12 х
12-10-12 х
15-6-15 х
15-8-15 х
18-10-18 х
18-15-18 х
