Гайка муфта DIN 7965 мебельная ввертная втулка аналог art.9280 B

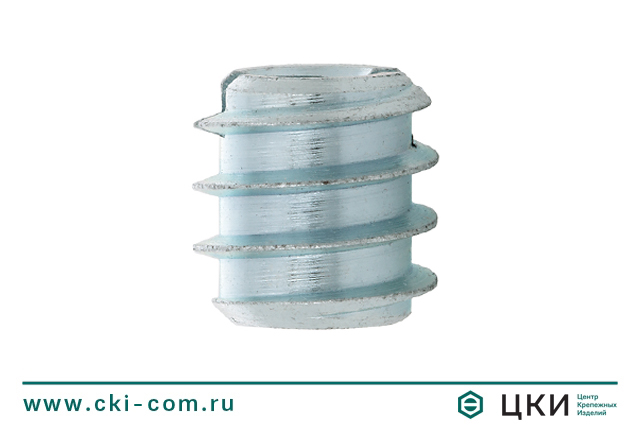

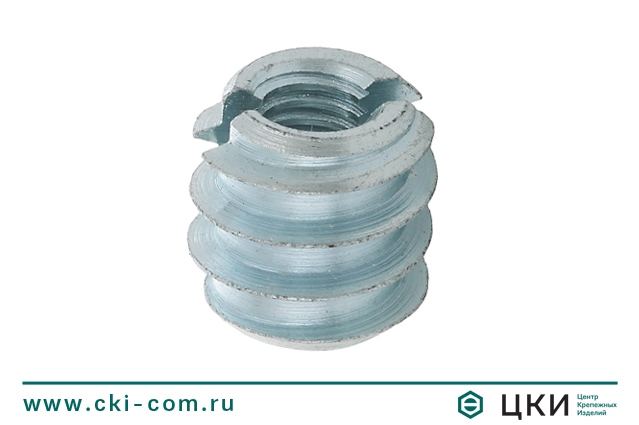

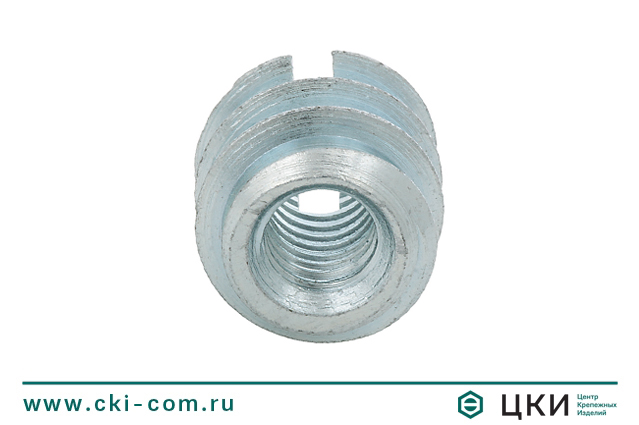

Муфта мебельная DIN 7965

Гайки

гайка мебельная ввёртная / муфта резьбовая / аналог art.9280 B / втулка резьбовая

Размерная таблица: мебельная ввёртная гайка (мебельная муфта) DIN 7965

d₁	М3	М4	М5	М6	М8	М10
d₂	6	8	10	12	14	18.5
n	1	1.2	1.6	2	2.5	3
Диаметр отверстия в мягкой древесине	4.6...4.9	5.7...6.1	7.6...8	9.4...9.9	11.4...11.9	15.1...15.8
Диаметр отверстия в твёрдой древесине	4.9...5.2	6.1...6.6	8...8.5	9.9...10.4	11.9...12.4	15.8...16.5
L	8	12	18	12 или 18	14 или 15	20
Шаг для основной резьбы	0.5	0.7	0.8	1.0	1.25	1.5

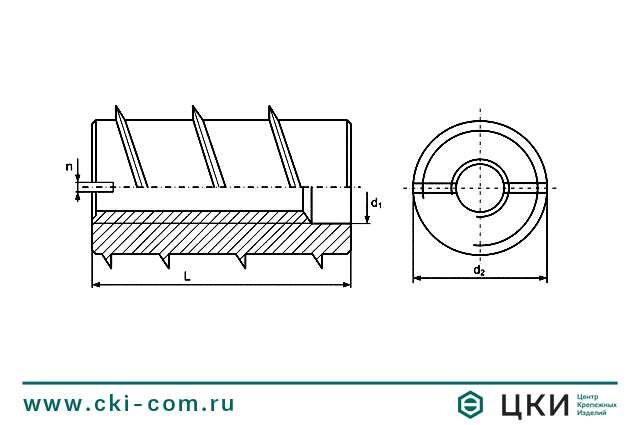

Гайка ввёртная DIN 7965 чертёж
