DIN 2510 шпильки с утонченным стержнем и гайки к ним

Гайки

DIN 2510 шпильки с утонченным стержнем и гайки к ним

Заказать товар
Версия для печати

для фланцевых соединений шпилек с утонченным стержнем DIN 2510-5

Заказать товар

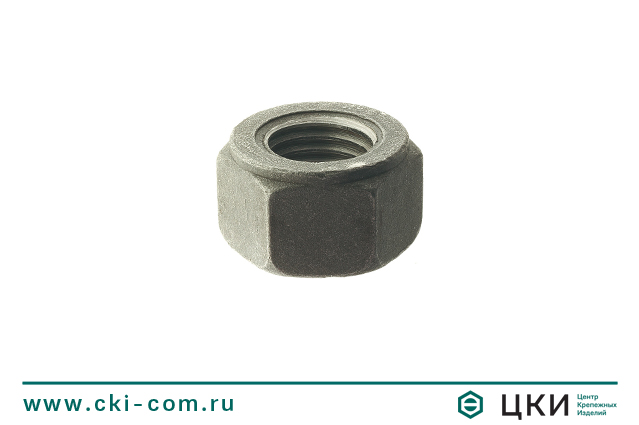

Гайка для шпилек с утонченным стержнем DIN 2510 купить оптом в ГК ЦКИ

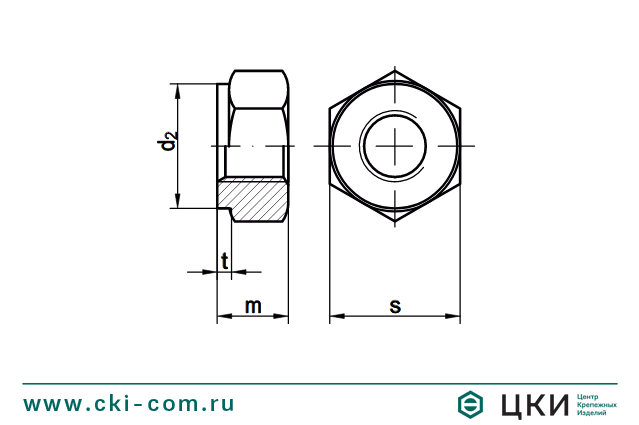

Гайка для шпилек с утонченным стержнем DIN 2510 чертёж

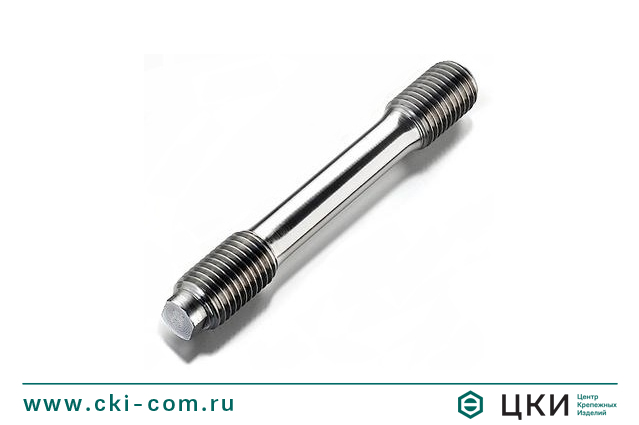

Шпилька DIN 2510 с утонченным стержнем

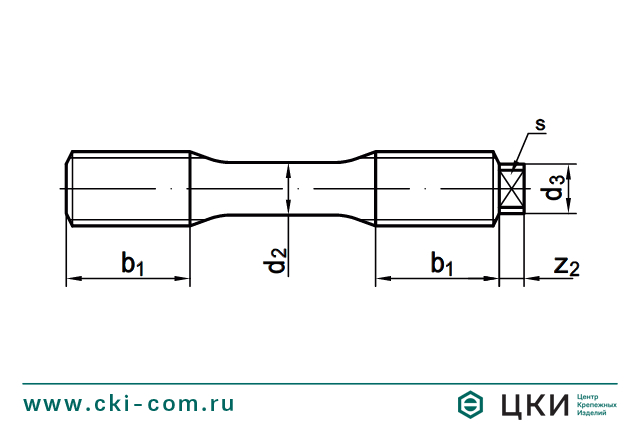

Шпилька DIN 2510 с утонченным стержнем чертеж
Гайка для шпилек с утонченным стержнем DIN 2510 купить оптом в ГК ЦКИ
Гайка для шпилек с утонченным стержнем DIN 2510 чертёж
Шпилька DIN 2510 с утонченным стержнем
Шпилька DIN 2510 с утонченным стержнем чертеж

Размерная таблица: DIN 2510 шпильки с утонченным стержнем и гайки к ним

Гайка DIN 2510

Параметры М12 М14 М16 М20 М24 М27 М30 М33 М36 М39 М42 М45 М48
s 22 24 27 32 36 41 46 50 55 60 65 70 75
m 12 14 16 20 24 27 30 33 36 39 42 45 48
d2 21 23 26 31 35 40 45 49 53.5 58.5 63.5 68.5 73.5
t 2 2 2 2 3 3 3 3 3 3 3 3 4

Гайка для шпилек с утонченным стержнем DIN 2510 чертёж



Шпилька DIN 2510

Параметры М12 М16 М20 М22 М24 М27 М30 М33 М36 М39
d2 8.5 12 15 16.5 18 20.5 23 25.5 27.5 30.5
d3 8 12 14 14 14 18 18 25 25 28
b1 20 23 28 30 32 35 39 42 45 48
z2 4 5 6 6 6 6 6 9 9 10
s 7 10 11 11 11 13 13 22 22 24

Шпилька DIN 2510 с утонченным стержнем чертеж

Материал / покрытие

  • Сталь / Без покрытия

Описание

Гайка и шпилька выполнены по стандарту DIN 2510.

Шпилька DIN 2510 предназначена для фланцевых соединений. Изделие имеет утонченный стержень и удлиненную резьбу. Данная шпилька используется со стандартной шестигранной гайкой DIN 2510 (тип NF).
