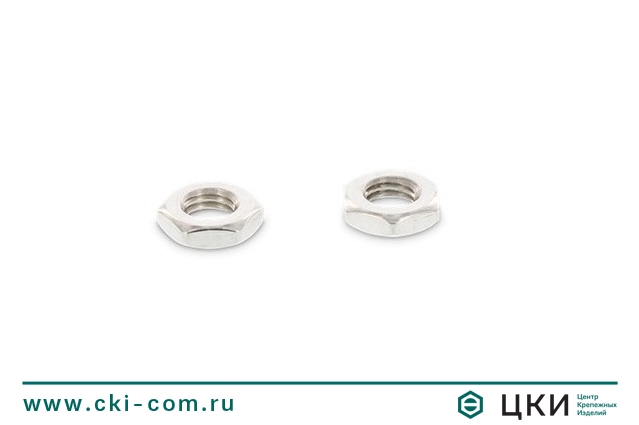

Гайка DIN 439 В

`

Гайка DIN 439 В

Аналог ГОСТ 5916-70 / EN ISO 4035 / EN ISO 8675

гайка шестигранная низкая, форма - В с фасками, основная и мелкая метрическая резьба

Соберем заказ вместо вас
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Выбрать параметры изделия

Артикул Диаметр Материал Шлиц Класс прочности Покрытие Длина Цена
М 2 сталь SW 4.0 04 цинк 3,46 ₽
М 2.5 сталь SW 5.0 04 цинк 2,69 ₽
М 3 сталь SW 5.5 04 цинк 1,99 ₽
М 3 сталь A2 нержавеющая SW 5.5 2,45 ₽
М 4 сталь SW 7.0 04 цинк 1,08 ₽
М 4 сталь A2 нержавеющая SW 7.0 2,54 ₽
М 5 сталь SW 8.0 04 цинк 1,38 ₽
М 5 сталь A2 нержавеющая SW 8.0 3,86 ₽
М 5 латунь SW 8.0 7,56 ₽
М 6 сталь A2 нержавеющая SW 10 4,26 ₽
М 6 сталь SW 10 04 цинк 2,57 ₽
М 8 сталь SW 13 04 цинк 3,65 ₽
М 8 сталь A2 нержавеющая SW 13 8,15 ₽
М10 сталь SW 17 04 цинк 7,42 ₽
М10 сталь A2 нержавеющая SW 17 18,46 ₽
М10*1.0 сталь SW 17 04 цинк 13,88 ₽
М12 сталь SW 19 04 цинк 13,73 ₽
М12 сталь A2 нержавеющая SW 19 20,17 ₽
М16 сталь A2 нержавеющая SW 24 73,70 ₽
М16*1.5 сталь SW 24 04 цинк 21,58 ₽
М20 сталь A2 нержавеющая SW 30 65,16 ₽
М22 сталь SW 32 04 цинк 79,99 ₽
М27*1.5 сталь A4 SW 41 319,54 ₽

Типоразмерная таблица: низкая шестигранная гайка DIN 439 В

d/шаг резьбы основной шаг 0,5 0,75 1 1,25 1,5 2 3
М2 0.4
М2,5 0.45
М3 0.5
М4 0.7 х
М5 0.8 х
М6 1.0 х х
М8 1.25 х х х
М10 1.5   х х х
М12 1.75     х х х
М14 2.0     х х х
М16 2.0     х   х
М18 2.5     х   х х
М20 2.5     х   х х
М24 3.0     х   х х
М30 3.5         х х
М36 4.0         х х х
М42 4.5         х х х
М48 5.0         х х х



Размерная таблица низкой шестигранной гайки DIN 439 B



d М2 М2.5 М3 М4 М5 М6 М8 М10 М12 М14 М16 М18 М20 М24 М30 М36 М42 М48
mmax 1.2 1.6 1.8 2.2 2.6 3.2 4 5 6 6 8 9 10 12 15 18 21 24
Smax 4 5 5.5 7 8 10 13 16 18 22 24 27 30 36 46 55 65 75

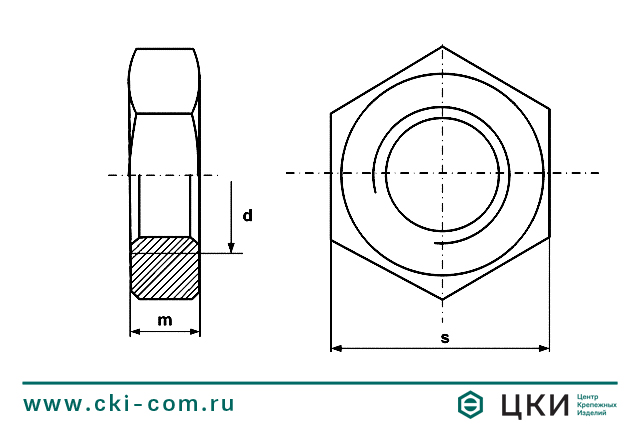

Гайка DIN 439 B низкая чертёж
