Воротковая гайка DIN 6307

Гайки

Воротковая гайка DIN 6307

Заказать товар
Версия для печати

с перекидной рукояткой

Заказать товар
Воротковая зажимная гайка DIN 6307 с перекидной рукояткой

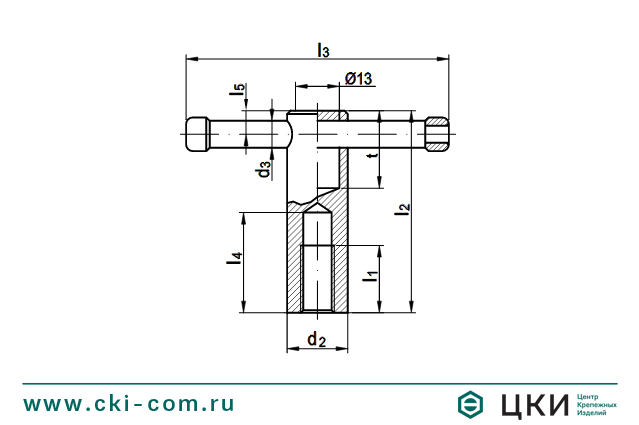

Воротковая зажимная гайка DIN 6307 с перекидной рукояткой чертёж
Воротковая зажимная гайка DIN 6307 с перекидной рукояткой
Воротковая зажимная гайка DIN 6307 с перекидной рукояткой чертёж

Размерная таблица: воротковая гайка DIN 6307

Параметры M 10 M 12 M 16 M 20
d2 18 20 24 30
d3 8 10 12 16
l1 25 25 35 40
l2 60 70 85 95
l3 80 100 120 140
l4 30 35 45 50
l5 7 9 11 14
t 23 26 28 34

Воротковая зажимная гайка DIN 6307 с перекидной рукояткой чертёж

Материал / покрытие

  • Сталь 5.5 / Чернение

Описание

Воротковая гайка DIN 6307 представляет собой сборочный узел, состоящий из цилиндрического корпуса, перекидной рукоятки и пружины. Во втулке с одного торца расположено глухое резьбовое отверстие, а с другой стороны - перекидная рукоятка, которая фиксируется в заданном положении в корпусе с помощью пружины. От выпадения рукоятку предохраняют стальные или полиамидные колпачки на ее концах.



Применение

Гайка DIN 6307 применяется для фиксации откидных люков, крышек и других приспособлений, где затруднен доступ к месту крепления требуется относительно небольшие усилия затяжки. Данная гайка используется со шпильками и болтами, в том числе приварными. Нередко воротковые гайки входят в состав станочных и слесарных приспособлений: в комплекте с прижимными планками они надежно крепят деталь или узел на станке или верстаке для обработки, а пружина вместе с ограничителями на подвижной рукоятке делает возможной вертикальную установку.
