Гайка DIN 6924

Гайки

Гайка DIN 6924 (аналог ГОСТ Р 50273-92 / EN ISO 10512 / EN ISO 7040)

Заказать товар
Версия для печати

шестигранная самоконтрящаяся с неметаллической вставкой

Заказать товар

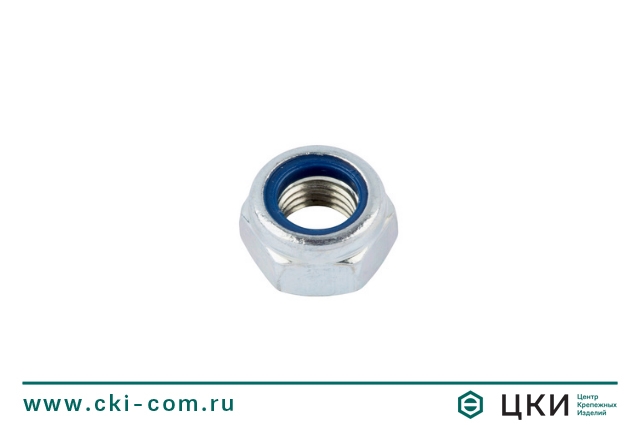

Гайка самоконтрящаяся шестигранная DIN 6924

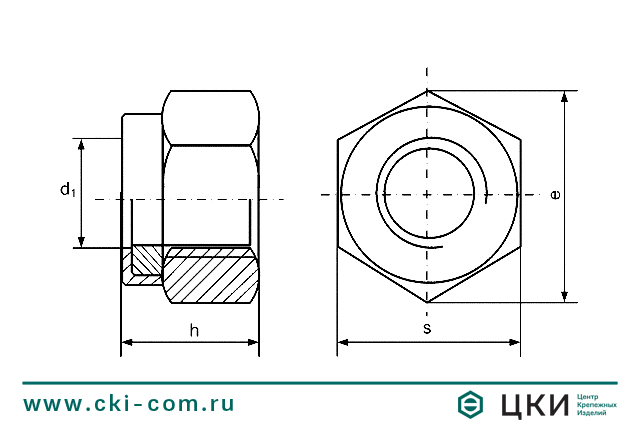

Гайка самоконтрящаяся шестигранная DIN 6924 чертёж
Гайка самоконтрящаяся шестигранная DIN 6924
Гайка самоконтрящаяся шестигранная DIN 6924 чертёж

Размерная таблица: гайка DIN 6924



d

Шаг для основной резьбы

P

da (min)

da (max)

dw (min)

e (min)

h (min)

h (max)

m (min)

mw (min)

s (min)

s (max)

M3

0,5

0,5

3

3,45

4,6

6,01

4,2

4,5

2,15

1,72

5,32

5,5

M4

0,7

0,7

4

4,6

5,9

7,66

5,7

6

2,9

2,32

6,78

7

M5

0,8

0,8

5

5,75

6,9

8,79

6,44

6,8

4,4

3,52

7,78

8

M6

1,0

1

6

6,75

8,9

11,05

7,64

8

4,9

3,92

9,78

10

M7

1,0

1

7

7,75

9,6

12,12

8,64

9

6,14

4,91

10,73

11

M8

1,25

1,25

8

8,75

11,6

14,38

9,14

9,5

6,44

5,15

12,73

13

M10

1,5

1,5

10

10,8

14,6

17,77

11,47

11,9

8,04

6,43

15,73

16

M12

1,75

1,75

12

13

16,6

20,03

14,47

14,9

10,37

8,3

17,73

18

M14

2,0

2

14

15,1

19,6

23,35

16,3

17

12,1

9,68

20,67

21

M16

2,0

2

16

17,3

22,5

26,75

18,26

19,1

14,1

11,28

23,67

24

M18

2,5

2,5

18

19,5

24,9

29,56

19,76

20,6

15,1

12,08

26,16

27

M20

2,5

2,5

20

21,6

27,7

32,95

21,5

22,8

16,9

13,52

29,16

30

M22

2,5

2,5

22

23,7

31,4

37,29

23,2

24,5

18,1

14,48

33

34

M24

3,0

3

24

25,9

33,3

39,55

25,8

27,1

20,2

16,16

35

36



Гайка самоконтрящаяся шестигранная DIN 6924 чертёж

Материал / покрытие

  • Нержавеющая сталь А2 (аналог 08Х18Н10)
  • Нержавеющая кислотостойкая сталь A4 (аналог 10Х17Н13М2)
