Гайка круглая с прорезями DIN 70852

Гайки

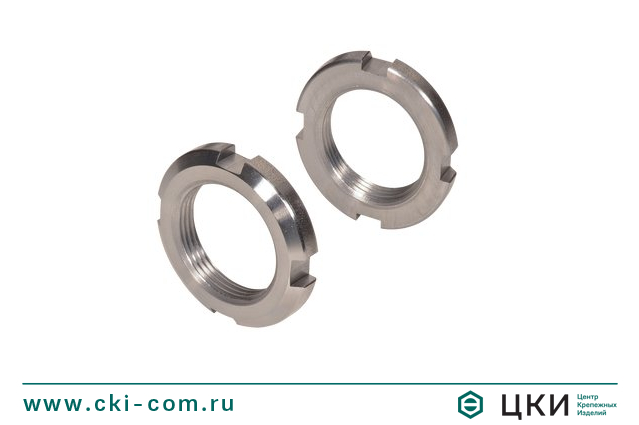

Гайка круглая с прорезями DIN 70852 (аналог ГОСТ 11871-88)

Заказать товар
Версия для печати

Размерная таблица: гайка круглая с прорезями DIN 70852



a

b

c

d2

d3

Количество разъёмов Размер шайбы DIN 70942

M10×1

5

4,5

1,8

20

18

4 10

M12×1,5

6

4,5

1,8

22

18

4 12

M14×1,5

6

4,5

1,8

24

20

4 14

M16×1,5

6

5,5

2,3

28

23

4 16

M18×1,5

6

5,5

2,3

30

25

4 18

M20×1,5

6

5,5

2,3

32

27

4 20

M22×1,5

7

6,5

2,8

36

30

4 22

M24×1,5

7

6,5

2,8

38

32

4 24

M26×1,5

7

6,5

2,8

40

34

4 26

M28×1,5

7

6,5

2,8

42

36

4 28

M30×1,5

7

6,5

2,8

44

38

4 30

M32×1,5

8

7

3,3

48

41

4 32

M35×1,5

8

7

3,3

50

43

4 35

M38×1,5

8

7

3,3

54

47

4 38

M40×1,5

8

7

3,3

56

49

4 40

M42×1,5

8

8

3,3

60

52

4 42

M45×1,5

8

8

3,3

62

54

6 45

M48×1,5

8

8

3,3

65

57

6 48

M50×1,5

8

8

3,3

68

60

6 50

M52×1,5

8

8

3,3

70

62

6 52

M55×1,5

8

8

3,3

75

67

6 55

M60×1,5

9

11

4,3

80

71

6 60

M65×1,5

9

11

4,3

85

76

6 65

M70×1,5

9

11

4,3

90

81

6 70

M75×1,5

10

11

4,3

95

86

6 75

M80×1,5

10

11

4,3

100

91

6 80

M85×1,5

10

11

4,3

108

99

6 85

M90×1,5

10

11

4,3

112

103

6 90

M95×1,5

10

11

4,3

118

109

6 95

Гайка круглая с прорезями DIN 70852 чертёж

Материал / покрытие

  • Сталь 17H / Без покрытия

Описание

Гайка круглая с прорезями DIN 70852. Применяется в креплении подшипников и разных других узлов, валов вращения. Используется со стопорной многолапчатой шайбой DIN 70952.



Применение

Для монтажа гайки DIN 70852 и придания ей оптимального натяга в резьбе необходимо использовать полукруглый ключ, который специально предназначен для подобных работ. Благодаря ему, затянутая гайка эффективно стопорится в финальном положении. Для усиления надежности крепления допускается применение дополнительной многолапчатой стопорной шайбы. В ее роли может выступать стопорная шайба DIN 5406 или DIN 70952.
