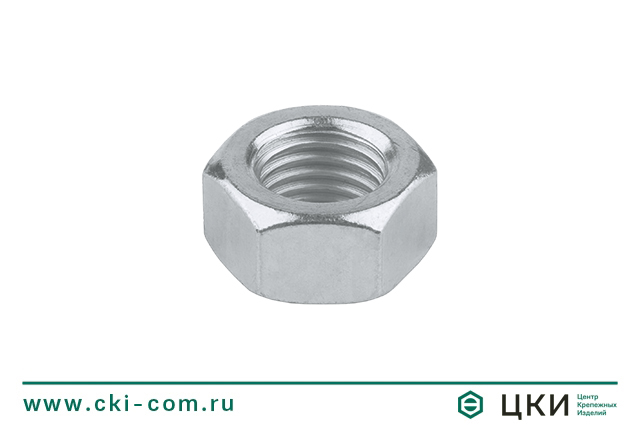

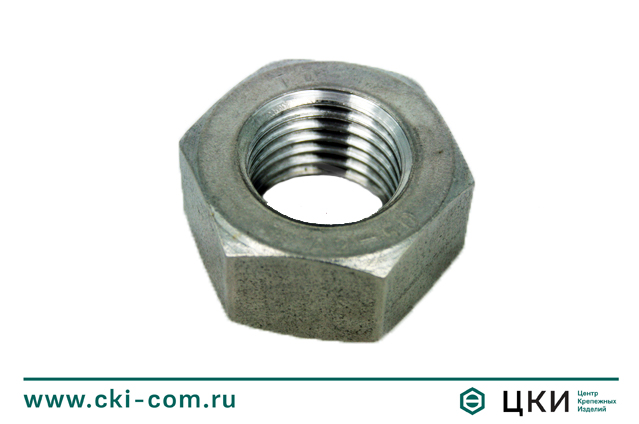

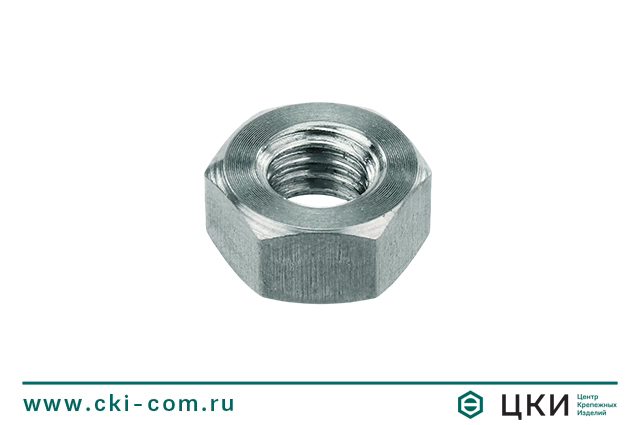

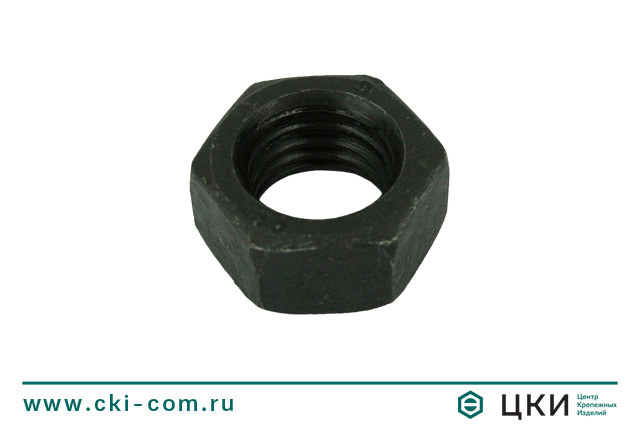

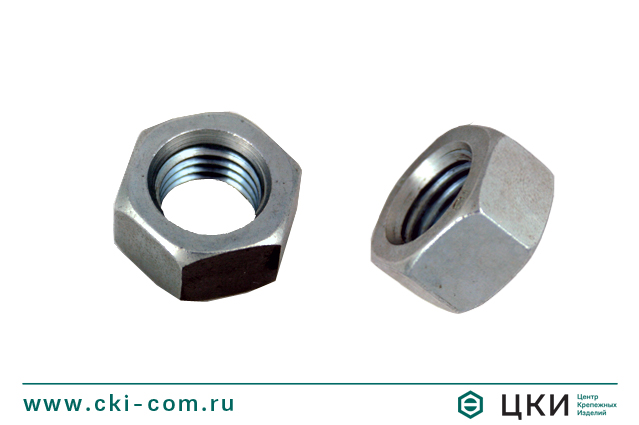

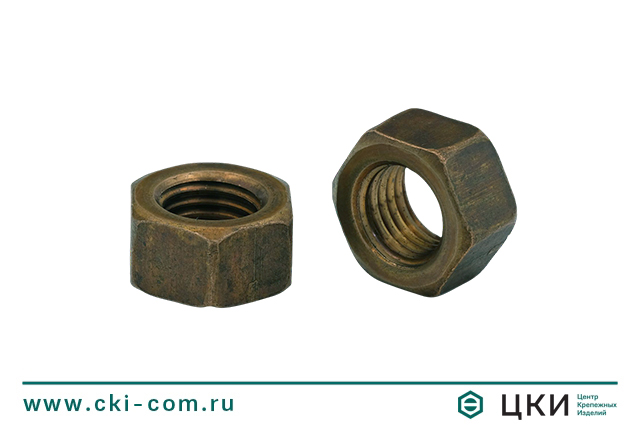

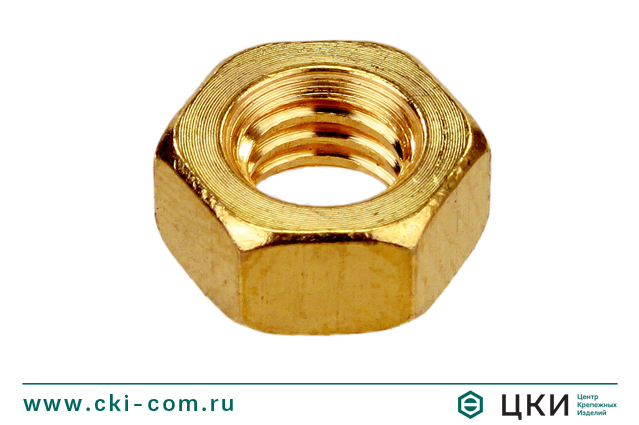

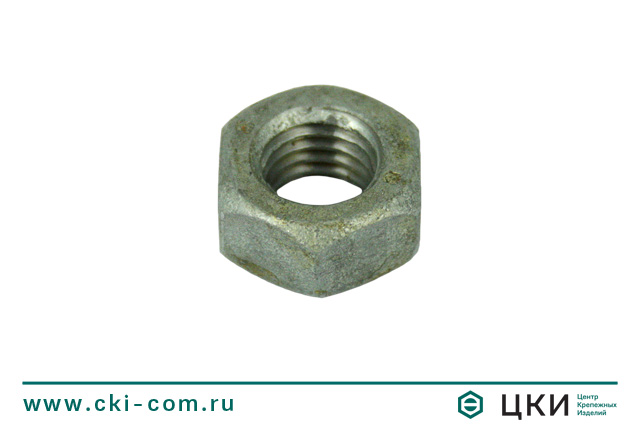

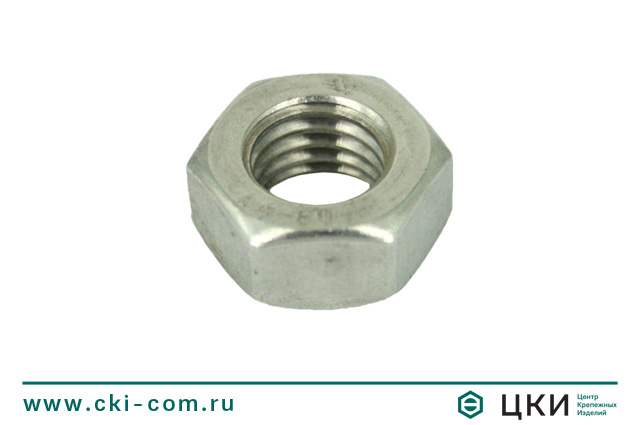

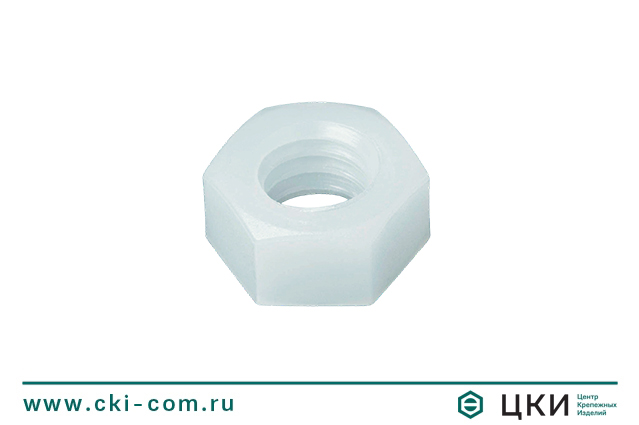

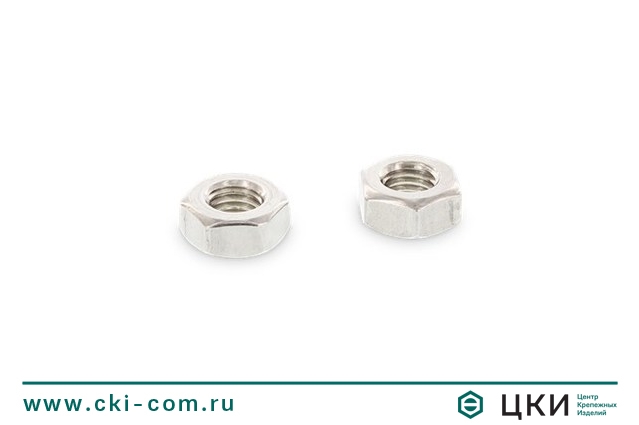

Гайка DIN 934

`

Гайка DIN 934

Аналог ГОСТ 5915-70 / ГОСТ 5927-70 / ГОСТ 10605-94 / ГОСТ 15526-70 / EN ISO 4032 / EN ISO 4033 / EN ISO 8673

  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Выбрать параметры изделия

Артикул Диаметр Материал Класс прочности Покрытие Шлиц Длина Цена
UNC 1/2" сталь 8 цинк 20,64 ₽
UNC 1/4" сталь 10 оксидированное 17,51 ₽
UNC 3/8" сталь 8 цинк 8,88 ₽
М 1.6 сталь 6 без покрытия SW 3.2 24,00 ₽
М 1.6 сталь A2 нержавеющая SW 3.2 16,38 ₽
М 1.6 латунь SW 3.2 22,56 ₽
М 1.6 сталь 5 цинк SW 3.2 65,92 ₽
М 2 сталь цинк SW 4.0 0,60 ₽
М 2 сталь A2 нержавеющая SW 4.0 3,41 ₽
М 2 сталь A4 SW 4.0 2,40 ₽
М 2 латунь SW 4.0 2,39 ₽
М 2.3 сталь A2 нержавеющая SW 4.0 54,50 ₽
М 2.5 сталь A4 SW 5.0 2,09 ₽
М 2.5 сталь цинк SW 5.0 0,90 ₽
М 2.5 сталь A2 нержавеющая SW 5.0 2,82 ₽
М 2.5 латунь SW 5.0 2,36 ₽
М 3 сталь A2 нержавеющая SW 5.5 2,54 ₽
М 3 латунь SW 5.5 3,83 ₽
М 3 сталь A4 SW 5.5 3,56 ₽
М 3 сталь 10 оксидированное SW 5.5 27,74 ₽
М 3 сталь 8 цинк SW 5.5 0,56 ₽
М 3 сталь цинк SW 5.5 0,40 ₽
М 4 сталь цинк SW 7.0 0,64 ₽
М 4 латунь SW 7.0 7,13 ₽
М 4 полиамид SW 7.0 3,22 ₽
М 4 сталь A2 нержавеющая SW 7.0 2,32 ₽
М 4 сталь A4 SW 7.0 2,77 ₽
М 4 сталь 10 оксидированное SW 7.0 2,03 ₽
М 5 сталь 8 цинк SW 8.0 2,28 ₽
М 5 сталь A2 нержавеющая SW 8.0 2,81 ₽
М 5 латунь никелированное SW 8.0 7,27 ₽
М 5 латунь SW 8.0 10,00 ₽
М 5 сталь A4 SW 8.0 4,79 ₽
М 5 полиамид SW 8.0 4,16 ₽
М 5 сталь 10 цинк SW 8.0 1,60 ₽
М 5 сталь 10 оксидированное SW 8.0 1,92 ₽
М 5 сталь цинк SW 8.0 0,79 ₽
М 5 сталь 8 цинк SW 8.0 1,44 ₽
М 6 сталь A2 нержавеющая SW 10 4,30 ₽
М 6 полиамид SW 10 6,05 ₽
М 6 сталь 8 цинк SW 10 2,90 ₽
М 6 латунь SW 10 19,49 ₽
М 6 сталь A4 SW 10 6,05 ₽
М 6 сталь 8 без покрытия SW 10 1,06 ₽
М 6 сталь 10 оксидированное SW 10 6,83 ₽
М 6 сталь цинк SW 10 0,92 ₽
М 6 сталь 5 цинк SW 10 0,66 ₽
М 6 сталь 10 оксидированное SW 10 2,02 ₽
М 7 сталь цинк SW 11 5,86 ₽
М 8 сталь A2 нержавеющая SW 13 8,64 ₽
М 8 полиамид SW 13 10,38 ₽
М 8 сталь 8 цинк SW 13 8,65 ₽
М 8 сталь A4 SW 13 12,32 ₽
М 8 латунь SW 13 37,24 ₽
М 8 сталь 10 оксидированное SW 13 5,54 ₽
М 8 сталь 8 цинкламельное SW 13 2,60 ₽
М 8 сталь 8 цинкламельное SW 13 1,33 ₽
М 8 сталь цинк SW 13 1,86 ₽
М 8*1.0 сталь 8 цинк SW 13 6,14 ₽
М10 сталь A2 нержавеющая SW 17 20,59 ₽
М10 полиамид SW 17 21,96 ₽
М10 сталь 8 цинк SW 17 14,02 ₽
М10 латунь SW 17 101,00 ₽
М10 сталь A4 SW 17 26,22 ₽
М10 сталь цинк SW 17 4,32 ₽
М10 сталь 10 цинк SW 17 10,93 ₽
М10 сталь 10 оксидированное SW 17 8,12 ₽
М10 сталь 5 цинк SW 17 3,70 ₽
М10*1.0 сталь 8 цинк SW 17 10,81 ₽
М10*1.25 сталь 8 цинк SW 17 11,78 ₽
М12 сталь 10 оксидированное SW 19 11,98 ₽
М12 латунь SW 19 146,89 ₽
М12 сталь цинк SW 19 6,12 ₽
М12 сталь A2 нержавеющая SW 19 30,30 ₽
М12 сталь 10 цинк SW 19 17,47 ₽
М12 сталь 8 гор.цинк SW 19 10,74 ₽
М12 сталь A4 SW 19 40,61 ₽
М12 сталь 8 цинк SW 19 42,65 ₽
М12 полиамид SW 19 21,65 ₽
М12*1.00 сталь 8 цинк SW 19 27,28 ₽
М12*1.25 сталь 8 цинк SW 19 21,37 ₽
М12*1.5 сталь 8 цинк SW 19 23,90 ₽
М14 сталь A4 SW 22 42,47 ₽
М14 сталь 8 цинк SW 22 68,06 ₽
М14 латунь SW 22 133,46 ₽
М14 сталь 10 оксидированное SW 22 14,98 ₽
М14 сталь A2 нержавеющая SW 22 43,90 ₽
М14 сталь цинк SW 22 9,24 ₽
М14*1.5 сталь 8 цинк SW 22 24,05 ₽
М16 сталь A2 нержавеющая SW 24 64,88 ₽
М16 сталь 8 цинк SW 24 49,66 ₽
М16 латунь никелированное SW 24 198,64 ₽
М16 латунь SW 24 173,74 ₽
М16 сталь A4 SW 24 85,48 ₽
М16 сталь 10 оксидированное SW 24 22,68 ₽
М16 сталь 8 цинк SW 24 21,90 ₽
М16 сталь 8 гор.цинк SW 24 37,86 ₽
М16 сталь цинк SW 24 12,78 ₽
М16 сталь 5 цинк SW 24 5,40 ₽
М16*1.5 сталь 10 оксидированное SW 24 27,94 ₽
М16*1.5 сталь 8 цинк SW 24 36,23 ₽
М18 сталь цинк SW 27 18,00 ₽
М18 сталь 10 оксидированное SW 27 75,54 ₽
М18 сталь A2 нержавеющая SW 27 102,65 ₽
М18*1.5 сталь 10 оксидированное SW 27 65,50 ₽
М18*1.5 сталь 8 цинк SW 27 64,28 ₽
М20 сталь A2 нержавеющая SW 30 107,54 ₽
М20 сталь 8 цинк SW 30 86,86 ₽
М20 латунь SW 30 287,72 ₽
М20 сталь A4 SW 30 151,93 ₽
М20 сталь 8 цинк SW 30 59,47 ₽
М20 сталь гор.цинк SW 30 37,92 ₽
М20 сталь 10 цинк SW 30 58,45 ₽
М20 сталь 10 оксидированное SW 30 63,64 ₽
М20 сталь цинк SW 30 26,40 ₽
М20*1.5 сталь A2 нержавеющая SW 30 110,28 ₽
М20*1.5 сталь 8 цинк SW 30 75,46 ₽
М22 сталь A2 нержавеющая SW 32 136,20 ₽
М22 сталь 10 оксидированное SW 32 38,34 ₽
М22 сталь цинк SW 32 47,51 ₽
М24 сталь 8 цинк SW 36 89,34 ₽
М24 сталь цинк SW 36 49,92 ₽
М24 сталь 10 оксидированное SW 36 67,91 ₽
М24 сталь гор.цинк SW 36 67,58 ₽
М24 сталь A2 нержавеющая SW 36 195,13 ₽
М24 сталь A4 SW 36 260,75 ₽
М24 сталь 8 цинк SW 36 145,90 ₽
М27 сталь 10 оксидированное SW 41 193,58 ₽
М27 сталь A2 нержавеющая SW 41 316,78 ₽
М27 сталь цинк SW 41 131,70 ₽
М27*1.5 сталь 8 цинк SW 41 107,53 ₽
М30 сталь 8 цинк SW 46 196,58 ₽
М30 сталь цинк SW 46 130,38 ₽
М30 сталь 10 оксидированное SW 46 260,66 ₽
М30 сталь A2 нержавеющая SW 46 558,70 ₽
М36 сталь A2 нержавеющая цинк SW 55 652,45 ₽
М36 сталь 8 цинк SW 55 369,73 ₽
М36 сталь цинк SW 55 243,24 ₽
М39 сталь цинк SW 60 575,35 ₽
М42 сталь A2 нержавеющая SW 65 1 312,19 ₽
М42 сталь цинк SW 65 514,96 ₽
М42*1.5 сталь 8 цинк SW 65 916,19 ₽
М48 сталь цинк SW 75 409,02 ₽
М48 сталь A2 нержавеющая SW 75 1 914,80 ₽
М52 сталь цинк SW 80 1 422,70 ₽
М56 сталь цинк SW 85 881,74 ₽
М64 сталь 8 без покрытия SW 95 1 914,71 ₽
М72 сталь 6 цинк SW 105 1 516,91 ₽

Типоразмерная таблица: шестигранная гайка DIN 934

d/Шаг резьбы

основной шаг 0.50 0.75 1.00 1.25 1.50 2.00 3.00 4.00

М1.6

0.35
М2 0.4
М2.5 0.45
М3 0.5
М3.5 0.6
М4 0.7 х
М5 0.8 х
М6 1.0 х х
М8 1.25 х х х
М10 1.5   х х х
М12 1.75     х х х
М14 2.0     х х х
М16 2.0     х   х
М18 2.5     х   х х
М20 2.5     х   х х
М22 2.5     х   х х
М24 3.0     х   х х
М27 3.0         х х
М30 3.5         х х
М33 3.5         х х
М36 4.0         х х х
М39 4.0         х х х
М42 4.5         х х х
М45 4.5         х х х
М48 5.0         х х х
М52 5.0         х х х
М56 5.5         х   х х
М60 5.5         х   х х
М64 6.0         х   х х
М68 6.0         х   х х
М72 6.0               х
М76 6.0               х
М80 6.0               х



Размерная таблица: шестигранная гайка DIN 934



d m s Шаг для основной резьбы
М1.6 1.3 3.2 0.35
М2 1.6 4 0.4
М2.5 2 5 0.45
М3 2.4 5.5 0.5
М3.5 2.8 6 0.6
М4 3.2 7 0.7
М5 4 8 0.8
М6 5 10 1.0
М8 6.5 13 1.25
М10 8 17 1.5
М12 10 19 1.75
М14 11 22 2.0
М16 13 24 2.0
М18 15 27 2.5
М20 16 30 2.5
М22 18 32 2.5
М24 19 36 3.0
М27 22 41 3.0
М30 24 46 3.5
М33 26 50 3.5
М36 29 55 4.0
М39 31 60 4.0
М42 34 65 4.5
М45 36 70 4.5
М48 38 75 5.0
М52 42 80 5.0
М56 45 85 5.5
М60 48 90 5.5
М64 51 95 6.0
М68 54 100 6.0
М72 58 105 6.0
М76 61 110 6.0
М80 64 115 6.0



Гайка DIN 934 шестигранная  (чертёж)

Вы можете заказать покраску данного изделия в ЦКИ

 Подробнее об услуге покраски
