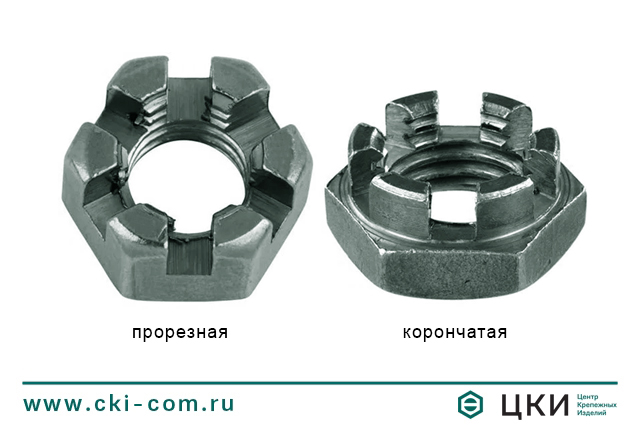

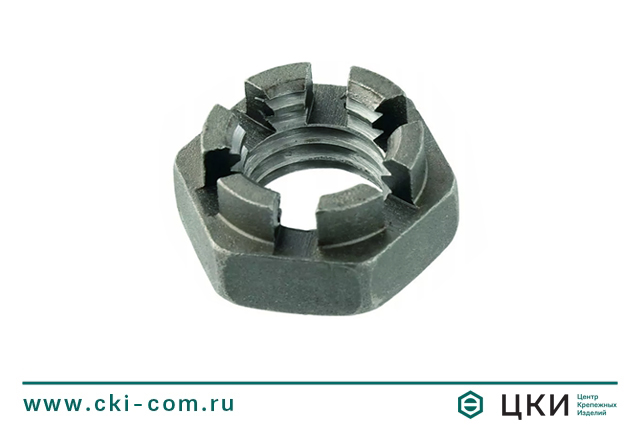

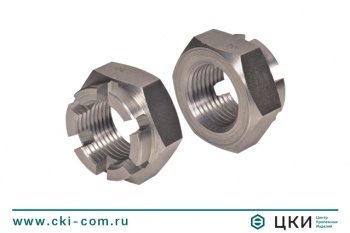

Гайка корончатая DIN 937 прорезная низкая

Аналог ГОСТ 5933-73 / ГОСТ 5919-73 / EN ISO 7038
Материал: сталь.
Применение: используется для фиксации на болтах и валах с помощью шплинтов или контровочной проволоки.
Особенности: прорезная - с радиальными прорезями на торце (диаметр ≤ М10), корончатая - с цилиндрическим пояском, по форме напоминающим корону (диаметр ≥ М12).
Размеры
Удобная оплата. По счету или банковской картой
Доставка. По всей территории России
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

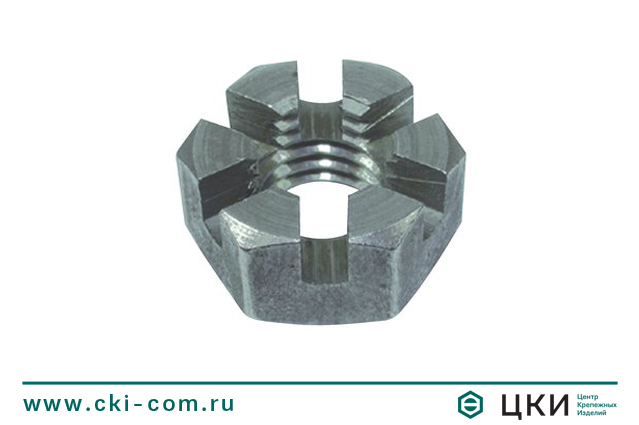

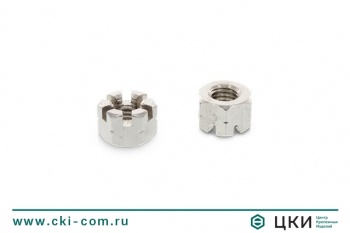

Гайка DIN 937 - это корончатая прорезная низкая гайка.

Применение: используется для фиксации на болтах и валах с помощью шплинтов или контровочной проволоки.
Широко применяется в узлах с вибрационными и знакопеременными нагрузками, а также другими факторами, которые могут спровоцировать раскручивание.

Особенности:
  • Имеет уменьшенную высоту для установки в ограниченных пространствах или на коротких концах стержней.
  • Гайки под шплинт применяются в соединениях с низким крутящим моментом, например для фиксации колесного подшипника на шпинделе.
  • Внутренняя крупная резьба выполнена в соответствии с метрическим стандартом ISO DIN 13 и нанесена на всю длину отверстия, включая часть с зубцами.
  • Имеет 6 широких пазов, разнесенных друг от друга на 60°.
  • Используется с болтами, шпильками, валами, в которых имеются отверстия для шплинтования.
  • Низкий профиль позволяет входить в зацепление с короткими концами стержней.
  • Изделие изготовлено из стали 17Н (твердость по Виккерсу 170 HV), без антикоррозийного покрытия.

В зависимости от размера резьбы стопорная гайка имеет разные варианты исполнения:

  1. Прорезная - с радиальными прорезями на торце (для М4 - М10).
  2. Корончатая - с цилиндрическим пояском, по форме напоминающим корону (для М12 и выше).
Вы можете заказать покраску данного изделия в ЦКИ
Подробнее об услуге покраски
Шаг резьбы/d М6 М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М36 М42
крупный (основной) 1.0 1.25 1.5 1.75 2.0 2.0 2.5 2.5 2.5 3.0 3.0 3.5 4.0 4.5
0.5 х х
0.75 х х х
1   х х х х х х х х х
1.25     х х х
1.5       х х х х х х х х х х х
2             х х х х х х х х
3                           х





d m max n min s max de max max Размер штифта
М6 6 2 10 - 3.5 1.6х14
М8 8 2.5 13 - 4.5 2х16
М10 9 2.8 17 - 5 2.5х20
М12 10 3.5 19 17 6 3.2х22
М14 11 3.5 22 19 7 3.2х25
М16 12 4.5 24 22 7 4х28
М18 13 4.5 27 25 8 4х32
М20 13 4.5 30 28 8 4х36
М22 15 5.5 32 30 9 5х36
М24 15 5.5 36 34 9 5х40
М26 30 5.5 41 38 22 5х50
М27 17 5.5 41 38 11 5х45
М28 30 5.5 41 38 22 5х50
М30 18 7 46 42 11 6.3х50
М32 20 7 50 46 13 6х60
М33 20 7 50 46 13 6.3х56
М35 20 7 55 50 13 6х65
М36 20 7 55 50 13 6.3х63
М39 22 7 60 55 13 6.3х71
М40 22 7 60 55 13 6х70
М42 23 9 65 58 14 8х71
М48 25 9 75 65 16 8х80
М52 27 9 80 70 18 8х90

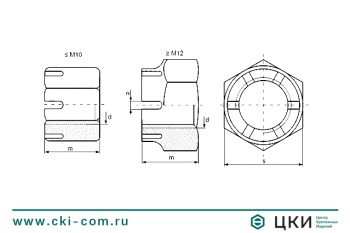

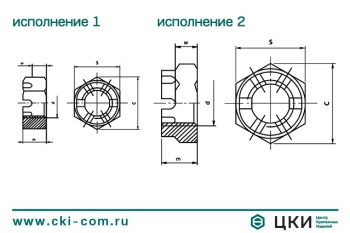

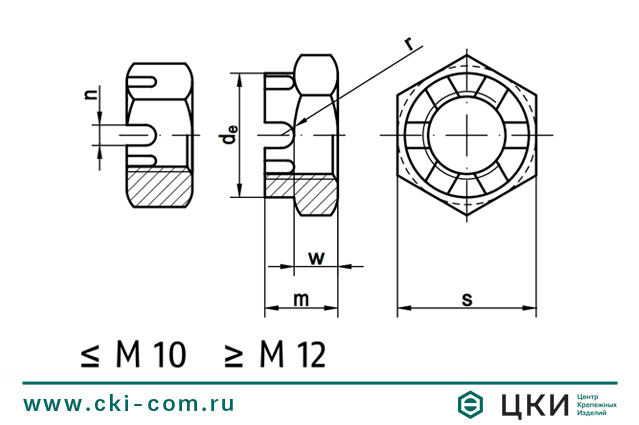

Гайка DIN 937 чертеж
