Гайка корончатая DIN 979 прорезная низкая

Гайки

Гайка корончатая DIN 979 прорезная низкая (аналог ГОСТ 5932-73 / ГОСТ 5919-73 / EN ISO 7038 )

Заказать товар
Версия для печати

корончатая низкая

Заказать товар

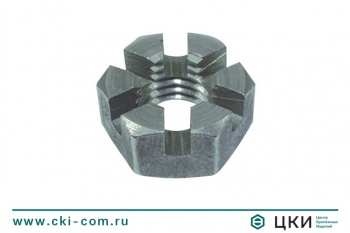

Гайка корончатая прорезная низкая DIN 979

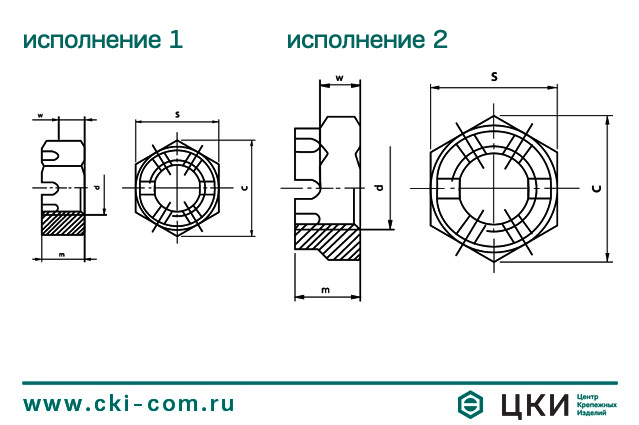

Гайка корончатая прорезная низкая DIN 979 чертеж

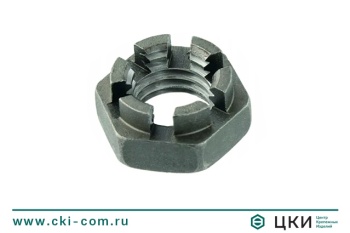

Гайка корончатая прорезная низкая DIN 979

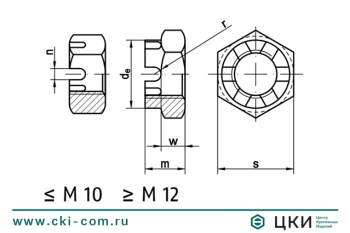

Гайка корончатая прорезная низкая DIN 979 чертеж

Размерная таблица: корончатая низкая гайка DIN 979



d

m

с

w

размер под ключ

6

5

11,05

2,5

SW10

8

6,5

14,38

3,5

SW13

10

8

17,77

4

SW16

12

10

20,03

5

SW18

14

11

23,35

6

SW21

16

13

26,75

7

SW24

18

15

29,56

9

SW27

20

16

32,95

10

SW30

24

19

39,55

11

SW36

27

22

45,2

14

SW41

30

24

50,85

15

SW46



Гайка корончатая прорезная низкая DIN 979 чертеж

Материал / покрытие

  • Нержавеющая сталь А2 (аналог 08Х18Н10)
  • Нержавеющая кислотостойкая сталь A4 (аналог 10Х17Н13М2)

Описание

исполнение 1 применяется для гаек размером до М10;
исполнение 2 — для М12 и выше.



Аналог:

  • EN ISO 7038 (все размеры совпадают, кроме М10, М12, М14, М22 - у них по EN ISO 7038 другой размер под ключ)
  • DIN 937 (у DIN 937 расстояние от основания прорези и коронки до опорной поверхности чуть меньше чем у  DIN 979)
