Гайка круглая DIN 981

Гайки

Гайка круглая DIN 981

Заказать товар
Версия для печати

круглая шлицевая для многолапчатых шайб DIN 5406

Заказать товар

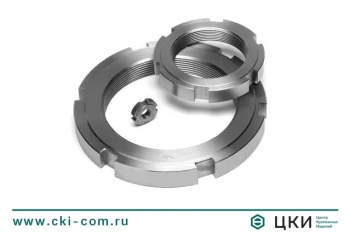

Гайка круглая DIN 981 для DIN 5406 купить оптом в ГК ЦКИ

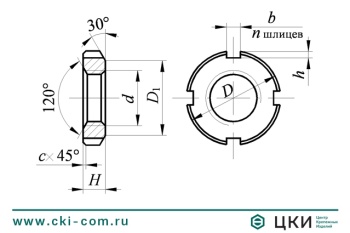

Гайка круглая DIN 981 для DIN 5406 чертёж ГК ЦКИ
Гайка круглая DIN 981 для DIN 5406 купить оптом в ГК ЦКИ
Гайка круглая DIN 981 для DIN 5406 чертёж ГК ЦКИ

Размерная таблица гайки круглой DIN 981

Параметры гайки

Диаметр резьбы d

M10

M12

M15

M17

М20

М25

М30

М35

M40

М45

М50

М55

Шаг резьбы

0,75

1

1

1

1

1,5

1,5

1,5

1,5

1,5

1,5

2

d1

18

22

25

28

32

38

45

52

58

65

70

75

h

4

4

5

5

6

7

7

8

9

10

11

11

b

3

3

4

4

4

5

5

5

6

6

6

7

Параметры гайки

Диаметр резьбы d

М60

М65

М70

М75

М80

М85

М90

М105

М110

М135

М160

Шаг резьбы

2

2

2

2

2

2

2

2

2

2

3

d1

80

85

92

98

105

110

120

140

145

175

210

h

11

12

12

13

15

16

16

18

19

22

25

b

7

7

8

8

8

8

10

12

12

14

16

Гайка круглая DIN 981 для DIN 5406 чертёж ГК ЦКИ

Материал / покрытие

  • Сталь / Без покрытия

Описание
