Гайка DIN 982

Гайки

Гайка DIN 982 (аналог ГОСТ Р 50273-92/ EN ISO 10512/ EN ISO 7040)

Заказать товар
Версия для печати

шестигранная самостопорящаяся высокая с нейлоновым вкладышем

Заказать товар

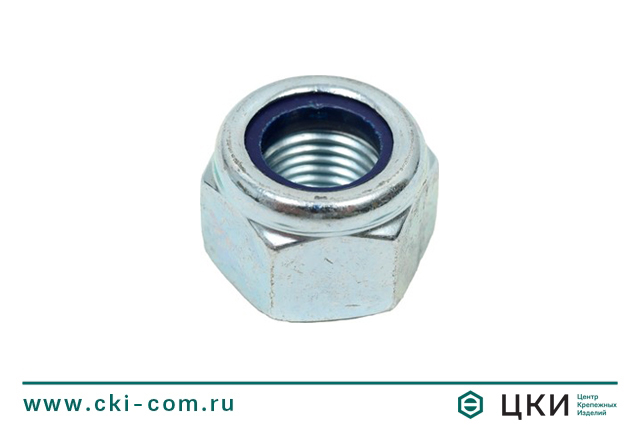

Гайка DIN 982 самостопорящаяся
Гайка DIN 982 самостопорящаяся чертёж
Гайка DIN 982 самостопорящаяся
Гайка DIN 982 самостопорящаяся чертёж

Размерная таблица: самостопорящаяся гайка DIN 982



d h s
М4 6 7
М5 6.3 8
М6 8 10
М8 9.5 13
М10 11.5 17
М12 14 19
М14 16 22
М16 18 24
М18 20 27
М20 22 30
М22 25 32
М24 28 36



Гайка DIN 982 самостопорящаяся чертёж

Материал / покрытие

  • Нержавеющая сталь А2 (аналог 08Х18Н10)
  • Сталь 10 / Без покрытия
  • Нержавеющая кислотостойкая сталь A4 (аналог 10Х17Н13М2)
  • Сталь 8 / Горячее цинкование

Описание

Типоразмерная таблица самостопорящейся гайки DIN 982

шаг резьбы/d

М4 М5 М6 М8 М10 М12 М14 М16 М18 М20 М22 М24
крупный (основной) 0.7 0.8 1.0 1.25 1.5 1.75 2.0 2.0 2.5 2.5 2.5 3.0
0.5 х х х х
0.75     х х х
1       х х х х х х х х х
1.25         х х х
1.5           х х х х х х х
2                 х х х х
