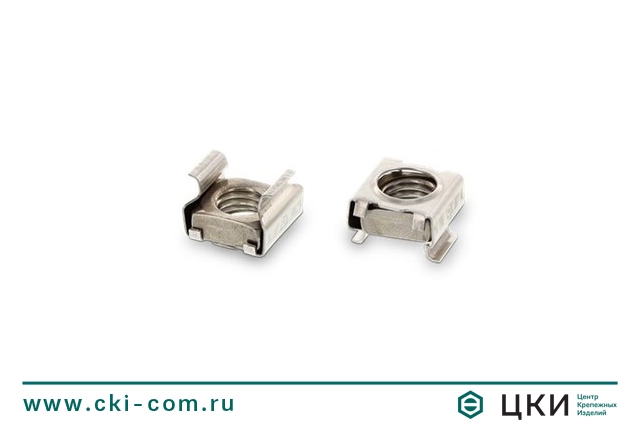

гайка кузовная квадратная (закладная)

Заказать товар
Гайка кузовная

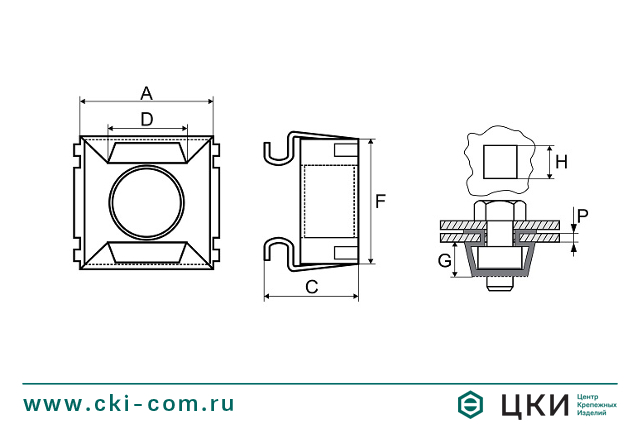

Гайка кузовная чертеж
Гайка кузовная
Гайка кузовная чертеж

Размерная таблица: гайка кузовная

Для винта диаметром Размеры, мм

P,

толщина листа/панели



A, внешний размер гайки

C, высота гайки



D, ширина лепестка



E, толщина лепестка



G,

высота установленной гайки

H,

размер установочного отверстия

М3 0,3–0,9 9,3 5,2 4,8 0,30 3,6 5,3х5,3
1,0–1,6 5,9
1,7–2,3 6,6
2,4–3,1 7,4
М4 0,3–0,9 9,3 5,2 4,8 0,30 3,6 5,3х5,3
1,0–1,6 5,9
1,7–2,3 6,6
2,4–3,1 7,4
0,7–1,6 10 7,2 5,8 0,45 4,8 6,7х6,7
1,7–2,6 8,2
0,3–1,1 12 7,6 7,2 0,45 6 8,3х8,3
1,2–1,6 8
1,7–2,5 9
2,6–3,5 10
3,6–4,5 11
0,7–1,6 13,8 7,6 8,2 0,45 6,5 9,5х9,5
0,7–1,6 8
1,7–2,5 9
2,6–3,5 10
М5 0,3–0,9 10 7,2 5,8 0,45 4,8 6,7х6,7
1,0–1,6 8,2
0,5–1,1 12 7,6 7,2 0,45 6 8,3х8,3
1,2–1,6 8
1,7–2,5 9
2,6–3,5 10
3,6–4,5 11
0,7–1,6 13,8 8,3 8,2 0,45 6,5 9,5х9,5
1,7–2,5 9,3
2,6–3,5 10,3
М6 0,3–1,1 12 7,6 7,2 0,45 6 8,3х8,3
1,2–1,6 8
1,7–2,5 9
2,6–3,5 10
3,6–4,5 11
0,7–1,6 13,8 8,3 8,2 0,45 6,5 9,5х9,5
1,7–2,5 9,3
2,6–3,5 10,3
0,7–1,6 16,4 10,4 10,6 0,50 7,8 12,3х12,3
1,7–2,5 12
2,6–3,5 13,5
М8 1,0–1,7 16,4 10,4 10,6 0,50 7,8 12,3х12,3
1,8–3,2 12
3,3–4,7 13,5
1,0–1,7 20 13,5 12,6 0,60 10,4 14х14
1,8–3,2 15
3,3–4,7 16,5
4,8–6,2 18
М10 1,0–1,7 16,4 10,4 10,6 0,50 7,8 12,3х12,3
1,8–3,2 12
3,3–4,7 13,5
1,0–1,7 20 13,5 12,6 0,60 10,4 14х14
1,8–3,2 15
3,3–4,7 16,5
4,8–6,2 18

Гайка кузовная чертеж

Видео

Описание

Закладная гайка (она же кузовная, клетевая, усовая или квадратная) используется для плотного соединения двух листовых материалов при большой площади соединения и в других случаях, когда нельзя применять сварку. Клетевая гайка состоит из двух элементов: непосредственно гайки и корпуса (клети, лепестка).



Кузовная гайка является установочным крепежом, поскольку устанавливается в одну из соединяемых панелей в заранее подготовленное квадратное отверстие. Изделие фиксируется в отверстии с помощью двух лепестков, которые также называют усами или лапками. Небольшая толщина лапок позволяет установить гайку практически заподлицо, надежно соединив две листовых заготовки.



Квадратная гайка используется вместе со стандартными винтами и болтами (кроме винтов с потайными шляпками), часто соединение укрепляется полиамидными шайбами.
