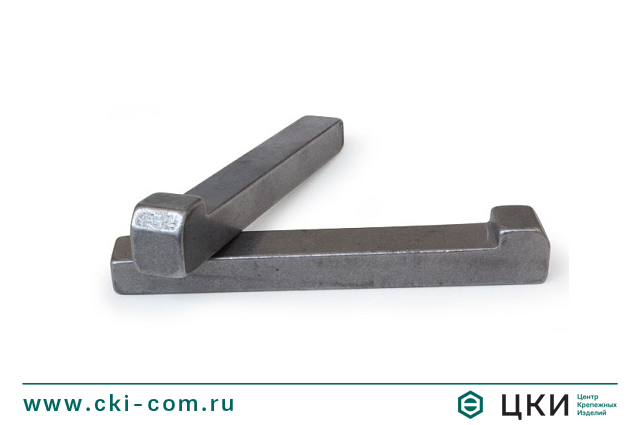

Шпонка клиновая врезная с головкой DIN 6887

Шпонки

Шпонка клиновая врезная с головкой DIN 6887 (аналог ISO 774, ГОСТ 24068-80)

Заказать товар
Версия для печати

Размерная таблица: шпонка клиновая врезная с головкой DIN 6887

Параметры 6 8 10 12 14 16
h 6 7 8 8 9 10
h1 6,1 7,2 8,2 8,2 9,2 10,2
h2 10 11 12 12 14 16
shafts ⌀ d/d1 17-22 22-30 30-38 38-44 44-50 50-58

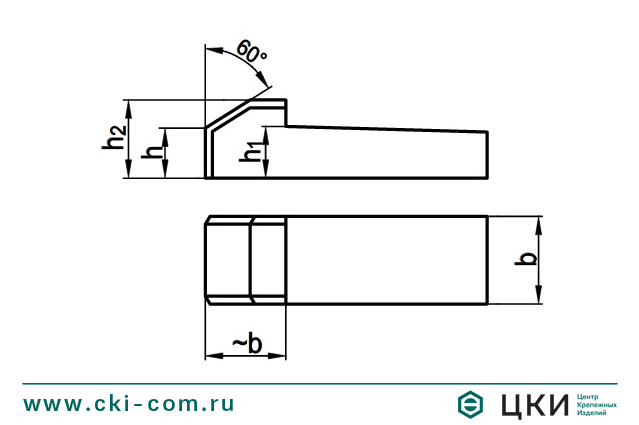

Шпонка клиновая врезная с головкой DIN 6887 чертеж

Материал / покрытие

  • Сталь / Без покрытия

Описание

Шпонка клиновая врезная с головкой DIN 6887 — деталь машин и механизмов продолговатой формы, которая вставляется в паз соединяемых деталей шпоночного соединения для передачи крутящего момента.



Применение

Шпоночное соединение применяется в закреплении деталей на валах и осях, например, в зубчатых колах, шкивах, маховиках, муфтах и т.д. Чтобы осуществить шпоночное соединение, используется шпонка, которая закладывается в определенные пазы. Шпонка DIN 6887 обладает рядом преимуществ: удобно монтируется и демонтируется, а также имеет простую и надежную конструкцию.



Особенности применения:

  • используются в соединениях со свободной, с зазором, посадкой деталей на валу;
  • шпонки запрессовываются в зазор паза на валу, создавая значительную силу трения для передачи крутящего момента;
  • клиновая шпонка располагается в пазу вала с зазорами по бокам (паз на валу шире самой шпонки).
