Штифт DIN 1444 B

Штифты

Штифт DIN 1444 B (аналог ISO 2341)

Заказать товар
Версия для печати

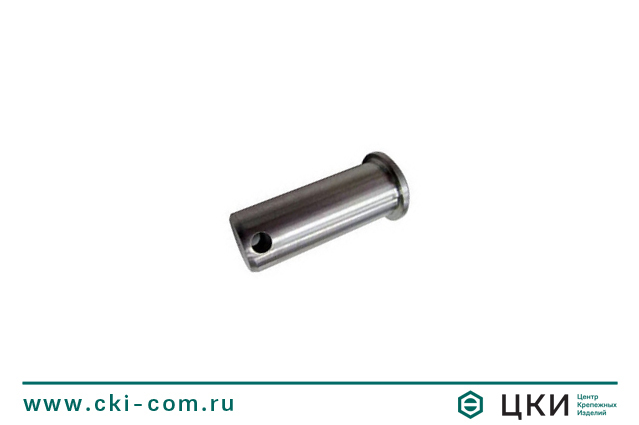

Ось с головкой (палец) с отверстием под шплинт

Заказать товар
Штифт DIN 1444B
(ось с головкой (палец) с отверстием под шплинт)
Штифт DIN 1444 B  чертеж
Штифт DIN 1444B
(ось с головкой (палец) с отверстием под шплинт)
Штифт DIN 1444 B  чертеж

Размерная таблица: штифт DIN 1444 B

Параметры 8 10 12 16 18 20
d2 14 18 20 25 28 30
d3 2 3,2 3,2 4 5 5
k 3 4 4 4,5 5 5
w 3,5 4,5 5,5 6 7 8
z1 2 2 3 3 3 4
z2 1 1 1,6 1,6 1,6 2
для шплинта диаметром 2 3,2 3,2 4 5 5

Штифт DIN 1444 B  чертеж

Материал / покрытие

  • Сталь / Гальваническое цинкование

Описание

Типоразмерная таблица: штифт DIN 1444 B

Длина, мм l2+w / l2

Диаметр тела пальца, мм

8

10

12

16

18

20

20 / 16,5

х





24 / 20,5

х

25 / 21,5

х

30 / 26,5

х

35 / 31,5

х
50 / 45,5 х
25 / 20,5   х
30 / 25,5   х
35 / 30,5   х
40 / 35,5   х
45 / 40,5   х
50 / 46,5   х
60 / 55,5   х
70 / 65,5   х
30 / 24,5     х
35 / 29,5     х
40 / 34,5     х
45 / 39,5     х
50 / 44,5     х
60 / 54,5     х
40 / 34       х

45 / 39

      х
50 / 44       х
55 / 49       х
60 / 54       х
65 / 59       х
65 / 58         х
40 / 32           х
50 / 42           х
55 / 47           х
60 / 52           х
65 / 57           х
