Штифт конический DIN 1472

Штифты

Штифт конический DIN 1472 (аналог EN ISO 8745)

Заказать товар
Версия для печати

с насечкой наполовину всей длины

Заказать товар

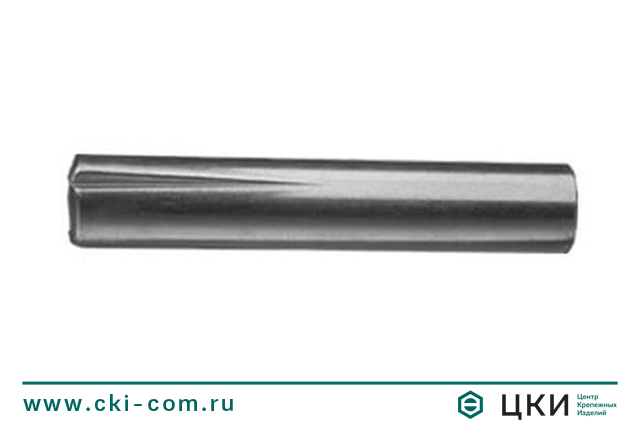

Штифт конический DIN 1472 с насечками

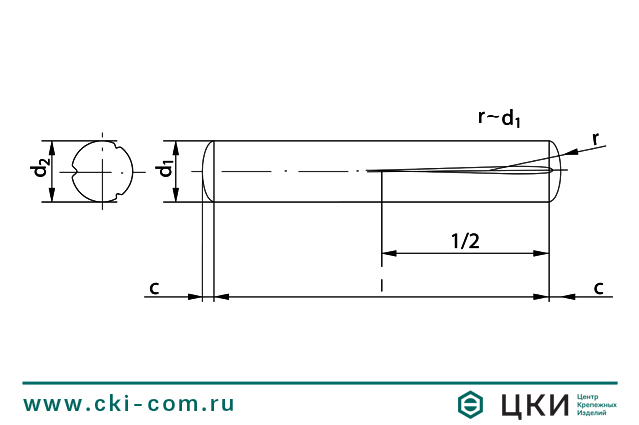

Штифт конический DIN 1472 с насечками (чертеж)
Штифт конический DIN 1472 с насечками
Штифт конический DIN 1472 с насечками (чертеж)

Размерная таблица конического насечённого штифта DIN 1472

Размер

1,5

2

2,5

3

4

5

6

8

10

12

d2

1,60-1,63

2,10-2,15

2,60-2,70

3,20-3,30

4,15-4,30

5,15-5,30

6,15-6,35

8,20-8,40

10,20-10,45

12,25-12,50

с

0,2

0,25

0,3

0,4

0,5

0,63

0,85

1

1,2

1,6



Штифт конический DIN 1472 с насечками (чертеж)

Материал / покрытие

  • Сталь / Без покрытия
  • Нержавеющая сталь A1

Описание

Штифт конический DIN 1472 имеет три насечки до середины длины. Штифты с насечками также носят названия забивных. Насечки увеличивают диаметр штифта, поэтому калибровка посадочного отверстия не требуется. Кроме того, благодаря насечкам до половины создаётся смешанное штифтовое соединение (половина штифта садится с натягом, а остальная часть по скользящей). Диаметр изделия может варьироваться в пределах 1,5–25 мм, длина – в пределах 4–160 мм.



Другие названия

Штифт забивной, штифт насечённый.



Применение

Штифты DIN 1472 предназначены для точной установки деталей относительно друг друга. Используются в машиностроении и станкостроении для точного соединения деталей в разборных конструкциях, например, редукторах и направляющих, требующих точной посадки и взаимного расположения. Штифты DIN 1472 забиваются в сквозные отверстия и при разборке штифт остается в одной из деталей, а вторая соединена скользящей посадкой.



Типоразмерная таблица штифта DIN 1472





Диаметр

Длина

1,5

2

2,5

3

4

5

6

8

10

12

4

+

+



5

+

+



6

+

+

+

+

+



8

+

+

+

+

+

+



10

+

+

+

+

+

+

+

+



12

+

+

+

+

+

+

+

+



14

+

+

+

+

+

+

+

+

+



16

+

+

+

+

+

+

+

+

+

+

18

+

+

+

+

+

+

+

+

+

+

20

+

+

+

+

+

+

+

+

+

+

22



+

+

+

+

+

+

+

+

+

24



+

+

+

+

+

+

+

+

+

25



+

+

+

+

+



26



+

+

+

+

+

+

+

+

+

28



+

+

+

+

+

+

+

+

+

30



+

+

+

+

+

+

+

+

+

32



+

+

+

+

+

+

+

35



+

+

+

+



36



+

+

+

+

+

+

+

40



+

+

+

+

+

+

+

45



+

+

+

+

+

+

50



+

+

+

+

+

+

55



+

+

+

+

+

+

60



+

+

+

+

+

+

65



+

+

+

+

70



+

+

+

+

80



+

+

+

+

90



+

+

+

100



+

+

+

110



+

+

120



+

+

140



+

+

160



+
