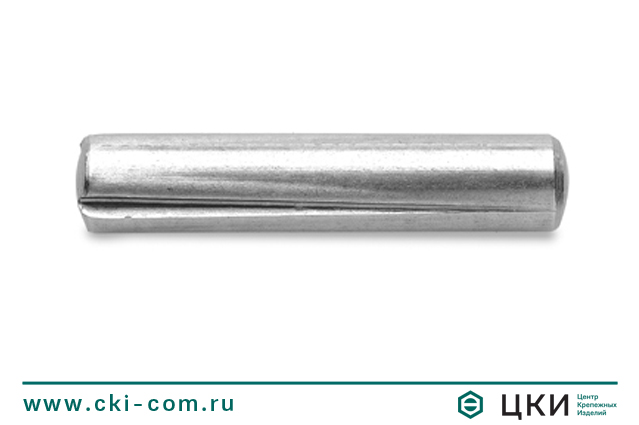

Штифт цилиндрический DIN 1473 с насечками

Аналог EN ISO 8740
аналог ISO 8740
Удобная оплата. По счету или банковской картой
Доставка. По всей территории России
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ



Размер

1,5

2

2,5

3

4

5

6

8

10

12

d2

1,60-1,63

2,10-2,15

2,60-2,70

3,20-3,30

4,15-4,30

5,15-5,30

6,15-6,35

8,20-8,40

10,20-10,45

12,25-12,50

с

0,2

0,25

0,3

0,4

0,5

0,63

0,85

1

1,2

1,6

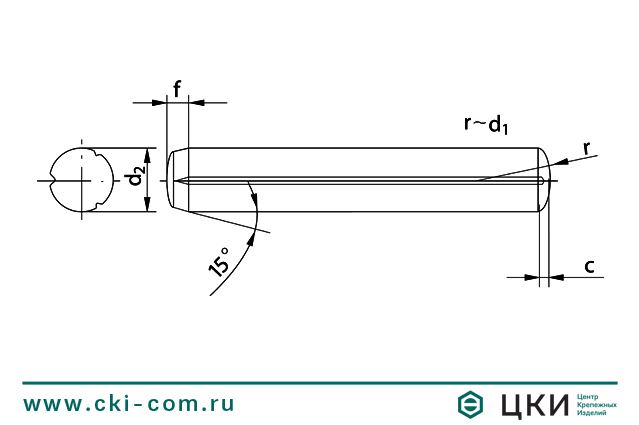

Штифт насечённый DIN 1473 чертеж





Диаметр

Длина

1,5

2

2,5

3

4

5

6

8

10

12

4

+

+



5

+

+



6

+

+

+

+

+



8

+

+

+

+

+

+



10

+

+

+

+

+

+

+

+



12

+

+

+

+

+

+

+

+



14

+

+

+

+

+

+

+

+

+



16

+

+

+

+

+

+

+

+

+

+

18

+

+

+

+

+

+

+

+

+

+

20

+

+

+

+

+

+

+

+

+

+

22



+

+

+

+

+

+

+

+

+

24



+

+

+

+

+

+

+

+

+

25



+



26



+

+

+

+

+

+

+

+

+

28



+

+

+

+

+

+

+

+

+

30



+

+

+

+

+

+

+

+

+

32



+

+

+

+

+

+

+

35



+

+

+

+



36



+

+

+

+

+

+

+

40



+

+

+

+

+

+

+

45



+

+

+

+

+

+

50



+

+

+

+

+

+

55



+

+

+

+

+

+

60



+

+

+

+

+

+

65



+

+

+

+

70



+

+

+

+

80



+

+

+

+

90



+

+

+

100



+

+

+

110



+

+

120



+

+

140



+

+

160



+

+





Штифт цилиндрический DIN 1473 имеет три продольных насечки по всей длине стержня, поэтому соединяемые детали садятся с натягом. Выпускается диаметрами от 0,8 до 25 мм и длиной от 4 до 160 мм. Насечки увеличивают диаметр штифта, поэтому калибровка посадочного отверстия не требуется.



Другие названия

Штифт забивной, штифт насечённый.



Применение

Штифты DIN 1473 используются в машиностроении и станкостроении для точного соединения деталей относительно друг друга в разборных конструкциях, например, редукторах и направляющих, требующих точной посадки и взаимного расположения.
