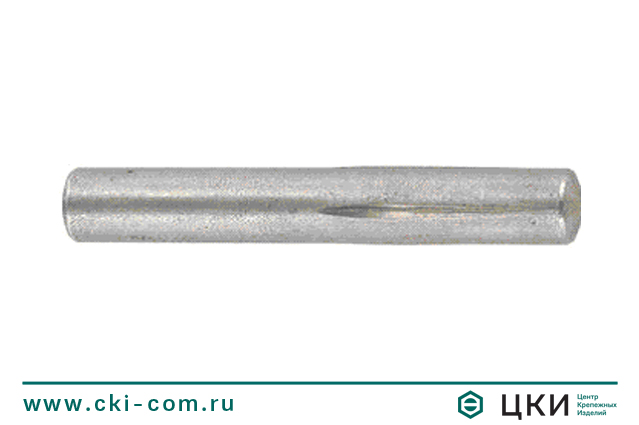

Штифт цилиндрический забивной DIN 1474

Штифты

Штифт цилиндрический забивной DIN 1474 (аналог EN ISO 8741)

Заказать товар
Версия для печати

с насечками наполовину длины с трех сторон

Заказать товар

Штифт цилиндрический с насечками  DIN 1474 (аналог ISO 8741)
Штифт цилиндрический DIN 1474 чертёж

Штифт цилиндрический с насечками  DIN 1474 (аналог ISO 8741)
Штифт цилиндрический DIN 1474 чертёж

Материал / покрытие

  • Сталь / Без покрытия
  • Нержавеющая сталь A1

Описание

Штифт цилиндрический DIN 1474 имеет три продольных насечки до половины длины стержня, выполненные таким образом, что позволяют сначала устанавливать их с натягом в глухие отверстия, а следующие детали соединяются со скользящей посадкой. Данные штифты выпускаются диаметрами 1,5 - 12 мм и длиной 4 - 160 мм. Насечки увеличивают диаметр штифта, поэтому калибровка посадочного отверстия не требуется.



Другие названия

Штифт забивной, штифт насечённый.



Применение

Штифты DIN 1474 используются в машиностроении и станкостроении для точного соединения деталей относительно друг друга в разборных конструкциях, например, редукторах и направляющих, требующих точной посадки и взаимного расположения.

Типоразмерная таблица штифта DIN 1474



Длина

Диаметр

2

3

4

5

6

8

8

+

+

+



10

+

+

+

+

+



12

+

+

+

+

+

+

16

+

+

+

+

+

+

18

+

+

+

+

+

+

20

+

+

+

+

+

+

25



+

+

+

+

+

30



+

+

+

+

35



+

+

+

+

40



+

+

+

+

45



+

50



+

60



+
